Ingenieurs het dikwels 'n frustrerende dilemma wanneer hulle moderne hardeware ontwerp. Jy moet besluit of jy produkomhulsels aanpas om neodymiumgroottes van die rak te pas of in doelgeboude geometrieë te belê. Standaardvoorraad kan aanvanklik vinniger lyk. Die heraanpassing van bestaande ontwerpe rondom generiese magnetiese vorms stel egter dikwels verborge samestelling-uitdagings voor.
Dit is waar die N40-graad na vore kom as 'n ware sweet spot. Dit bied 'n hoogs gunstige balans van magnetiese sterkte, termiese stabiliteit en kostedoeltreffendheid. Hierdie balans werk slegs as die fisiese en omgewingsparameters perfek ooreenstem. Die keuse van die verkeerde spesifikasie kan lei tot katastrofiese demagnetisering of duur produkfoute.
Hierdie artikel verskaf 'n realistiese evalueringsraamwerk vir jou volgende projek. Jy sal leer hoe om die voordele van standaardvoorraad teen gemanipuleerde oplossings op te weeg. Uiteindelik sal ons jou help om te besluit of standaardvoorraad of 'n pasgemaakte benadering die beste opbrengs op belegging vir jou spesifieke produksielopie lewer.
Sleutel wegneemetes
- Standaard neodymiummagnete verminder voorafkoste en deurlooptye, maar vereis dikwels ontwerpkompromieë en komplekse sekondêre monteringstappe.
- 'n Pasgemaakte N40-magneet optimaliseer meetkunde, magnetiseringsrigting en oppervlakbeskerming, wat meganiese slytasie en monteringsarbeid direk verminder.
- Die oorkruispunt vir pasgemaakte lewensvatbaarheid hang af van produksievolume, ruimtelike beperkings en uiterste operasionele omgewings (bv. hoë hitte of korrosiewe blootstelling).
- Vroeë vennootskap met 'n gekwalifiseerde pasgemaakte magneetvervaardiger verseker streng toleransiebeheer en verifieerbare bondel-tot-batch-konsekwentheid.

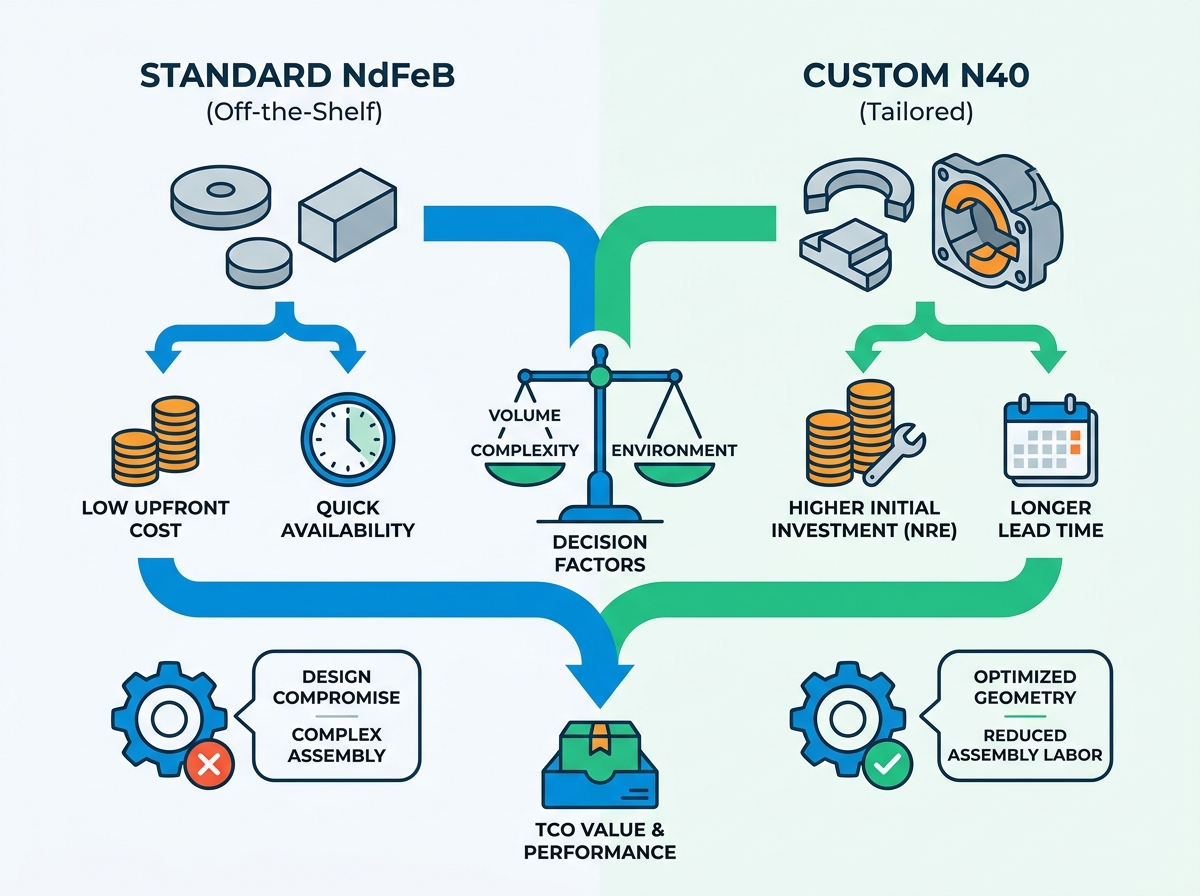

Basislynvergelyking: NdFeB-van-die-rak vs. pasgemaakte N40-magnete
Definieer Standaard Neodymium
Standaard neodymiumvoorraad oorheers die mark vir eenvoudige toepassings. Verspreiders hou gewoonlik grade soos N35, N42 of N52 in voorraad. Hierdie kom in basiese vorms. Jy sal eenvoudige skywe, reghoekige blokke en standaardringe vind. Vervaardigers optimeer hierdie items uit die rak vir massaproduksie. Hulle prioritiseer volume bo spesifieke toepassingsdoeltreffendheid.
Standaardmagnete het byna universeel 'n basiese Ni-Cu-Ni (Nikkel-Koper-Nikkel) platering. Hierdie versteklaag werk goed vir generiese binnenshuise omgewings. Dit skiet egter tekort onder harde chemiese blootstelling of hoë humiditeit. Generiese vorms dwing ook ontwerpingenieurs om omliggende komponente aan te pas. Jy moet dikwels jou produk rondom die magneet ontwerp, eerder as om die magneet vir jou produk te ontwerp.
Die Custom N40 Advantage
Ingenieurswese 'n doelgeboude oplossing verander die hele ontwerpparadigma. Wanneer jy 'n spesifiseer Pasgemaakte N40-magneet , jy kry absolute beheer oor die meetkunde. U kan presiese afmetings aanvra om 'n mikroskopiese holte te pas. Jy kan spesifieke toleransies dikteer om gerammel in 'n bewegende samestelling uit te skakel.
Aanpassing maak voorsiening vir nie-standaard vorms. Jou toepassing benodig dalk boogsegmente vir 'n rotor of trapblokke vir 'n sluitmeganisme. Jy kan ook die magneetveld self aanpas. Pasgemaakte vervaardiging laat jou toe om presies te dikteer hoe die vloedlyne met jou sensors of opponerende metaalplate in wisselwerking tree.
Besigheidsprobleemraamwerk
Oorweeg die koste verbonde aan die verandering van dele. Om 'n aluminiumbehuizing te bewerk om 'n generiese vierkantige blok te pas, verg duur CNC-masjientyd. Die verandering van 'n 3D-gedrukte omhulsel verswak dikwels die strukturele integriteit van die onderdeel.
Kontrasteer dit teen die vooraf gereedskapskoste van 'n pasgemaakte vorm. Ons noem dit 'n Nie-herhalende Ingenieurswese (NRE) uitgawe. 'n Pasgemaakte magneet pas naatloos by jou presiese behuising. Dit skakel sekondêre bewerking uit. Dit verwyder ook die behoefte aan morsige kleefmiddels of ekstra houklemme. Die aanvanklike gereedskapfooi betaal vinnig vir homself deur vaartbelynde samestelling.
Evaluering van die N40-graad: prestasie en realiteite
Sterkte-tot-koste-verhouding
Ingenieurs kies gereeld N40 bo ander standaard grade om goeie rede. N40 verskaf 'n nominale maksimum energieproduk van 38-41 MGOe. Hierdie meting definieer die algehele magnetiese sterkte. Dit skep 'n ideale balans.
Standaard N35 is goedkoper, maar dit is merkbaar swakker. Dit bied dikwels nie genoeg houkrag vir kompakte toestelle nie. Omgekeerd is N52 ongelooflik sterk. N52 is egter hoogs bros en uiters sensitief vir temperatuurskommelings. N52-magnete skeur gereeld tydens hantering. N40 bied genoeg trekkrag vir veeleisende toepassings terwyl dit hoogs kostedoeltreffend en struktureel robuust bly.
Termiese beperkings en dwang
Hitte is die natuurlike vyand van neodymium. Standaard N40 het 'n operasionele temperatuurlimiet van ongeveer 80°C (176°F). As jou toestel hierdie drempel oorskry, sal die magneet permanent 'n gedeelte van sy sterkte verloor.
Aanpassing los hierdie termiese beperking op. Deur direk met 'n vervaardiger te werk, kan ingenieurs hoë-dwangvariante spesifiseer. Jy kan N40M, N40H of N40SH grade bestel. Die 'SH'-variant verhoog byvoorbeeld die maksimum bedryfstemperatuur tot 150°C. Hierdie spesifieke aanpassing voorkom demagnetisering in hoë-hitte omgewings. Tipiese toepassings sluit in hoëspoedmotors en verhitte 3D-drukbeddens.
Nakoming en Integriteit
Jy kan nie 'n magneet se graad bepaal deur bloot daarna te kyk nie. Graad-egtheid vereis streng wetenskaplike verifikasie. Jy moet die demagnetiseringskurwes en histerese lusdata evalueer.
Hierdie kaarte skets hoe die magneet optree onder eksterne magnetiese spanning en termiese ladings. Hulle bewys dat die materiaal mettertyd sy vloeddigtheid sal behou. 'n Betroubare verskaffer verskaf hierdie toetsverslae. Sonder hierdie data loop jy die risiko om subpar materiaal te installeer. Dit verminder die lewensduur van die produk en beskadig handelsmerkreputasie.
Wanneer om 'n pasgemaakte N40-magneet (besluitmatriks) te spesifiseer
Komplekse geometrieë en streng toleransies
Standaardmagnete word tipies met 'n dimensionele toleransie van ±0.1mm gestuur. Dit is perfek vir basiese grendels of yskasmagnete. Presisie mikro-samestellings vereis egter baie strenger beheer.
As jy mediese toestelle of lugvaartsensors bou, veroorsaak 'n ±0.1mm afwyking ernstige verdraagsaamheid. Die dele sal eenvoudig nie inmekaar pas nie. Pasgemaakte vervaardiging maak gebruik van presisie slyp tegnieke. Dit verminder toleransies tot ±0.05 mm of beter. Presiese grootte waarborg elke keer 'n foutlose perspassing.
Unieke magnetiseringsaanwysings
Van die rak magnete beskik gewoonlik oor aksiale of diametrale magnetisering. Die magnetiese pole sit op die plat vlakke of oor die deursnee. Baie gevorderde elektronika vereis komplekse alternatiewe.
Jy benodig dalk radiale magnetisering vir 'n gespesialiseerde motorrotor. Hall-effek sensors vereis dikwels multi-pool magnetisering oor 'n enkele oppervlak. Skewe magnetisasie kan die 'tanddraaimoment' in presisiemotors glad maak. Slegs 'n pasgemaakte produksielopie kan hierdie gevorderde magnetiseringstoebehore akkommodeer.
Harde omgewingsbedekkings
Die standaard vernikkeling faal vinnig in veeleisende omgewings. Dit versplinter onder impak en roes in soutwater. Die opgradering van die deklaag is 'n primêre rede om te bestel Pasgemaakte magnete.
Mediese toestelle benodig dikwels Parylene-bedekkings om bioversoenbaarheid te bereik. Mariene toepassings maak staat op dik epoksiebedekkings om korrosiewe soutsproei uit te sluit. As jou magnete teen ander komponente gly, verminder 'n Teflon (PTFE) deklaag wrywingslytasie drasties. Deur die oppervlakbeskerming aan te pas, verseker dat die magneet sy beoogde bedryfsomgewing oorleef.
Graad- en deklaagvergelykingskaart
| Kenmerk |
Standaardvoorraad (N35) |
Standaard Hoësterkte (N52) |
Pasgemaakte N40 |
| Magnetiese sterkte |
Laag (33-35 MGOe) |
Maksimum (50-53 MGOe) |
Optimaal (38-41 MGOe) |
| Max Temp Limiet |
80°C |
60°C - 80°C |
Tot 150°C (SH-variant) |
| Beskikbare Coatings |
Slegs Ni-Cu-Ni |
Slegs Ni-Cu-Ni |
Epoksie, parileen, PTFE, goud |
| Toleransiebeheer |
±0,1 mm |
±0,1 mm |
±0,05 mm (Presisieslyp) |
Koste-tot-uitkoms, skaalbaarheid en voorsieningsketting
Evaluering van opbrengs op belegging
Ons moet verby die eenvoudige eenheidsprysvergelyking beweeg. 'n Magneet wat van die rak af is, kan dalk tien sent minder per eenheid kos. Jy moet egter die breër finansiële impak op jou produksielyn bereken. Raam die ROI van pasgemaakte komponente deur na vervaardigingsuitkomste te kyk.
Gepasmaakte geometrieë verminder die afvalpryse direk. As die magneet perfek pas, dwing werkers nie dele saam nie. Dit skakel gebarste behuisings uit. Verder skakel jy die behoefte om omliggende komponente te masjineer heeltemal uit. Vinniger monteertye verlaag jou arbeidskoste aansienlik. Die effense styging in eenheidsprys vir 'n pasgemaakte deel lewer massiewe besparings op die fabrieksvloer.
Gereedskap en Prototipering Tydlyne
Om pasgemaakte onderdele te bestel, vereis realistiese skedulebestuur. Jy kan nie 'n pasgemaakte magneet oornag gestuur kry nie. Tipies wissel die tydlyn van drie tot ses weke.
Hierdie tydperk dek CAD-ontwerpgoedkeuring, die skep van die fisiese gereedskap en die vervaardiging van die eerste artikels. U moet hierdie prototipes evalueer voordat u volle produksie magtig. Om voorsieningskettingvertragings te versag, finaliseer u magnetiese vereistes vroeg in die produkontwerpfase. Moenie die magneet as 'n nagedagte behandel nie.
Volumedrempels
Wanneer moet jy oorskakel van standaard na pasgemaak? Die besluit berus grootliks op jou Geskatte Jaarlikse Gebruik (EAU). Hier is 'n praktiese raamwerk.
As jy minder as 500 eenhede per jaar bou, maak standaardmagnete sin. Die NRE-gereedskapskoste kan swaarder weeg as die monteringsbesparings. Sodra jou EAU egter 5 000 eenhede oorsteek, verander die dinamiek. By hoë volumes regverdig die arbeidsbesparing deur vinniger montering maklik die gereedskapbelegging. Skaalbaarheid vereis voorspelbare, herhaalbare komponente.
Implementeringsrisiko's en keuring van 'n pasgemaakte magneetvervaardiger
Kwaliteitbeheer Knelpunte
Ongereguleerde bondelbestellings hou groot risiko's in. Wanneer generiese voorraad van ongeverifieerde bronne gekoop word, is magnetiese vloedvariasies algemeen. Een bondel kan stewig hou, terwyl die volgende bondel dele laat val.
Dimensionele afwykings teister ook goedkoop bestellings. ’n Magneet wat 0,2 mm te wyd meet, sal outomatiese monteermasjiene vassit. Hierdie teenstrydighede veroorsaak onvoorspelbare produkprestasie. Streng gehaltebeheer voorkom hierdie duur knelpunte.
Toets- en valideringsvereistes
U moet inkomende materiaal valideer voordat dit u monteerlyn tref. Moenie op visuele inspeksies alleen staatmaak nie. Implementeer 'n robuuste toetsprotokol.
- Gauss-metertoets: Dit karteer die oppervlakvelddigtheid. Dit verseker dat die magnetiese veld by u sensorvereistes pas.
- Pull-Force Validation: Dit simuleer werklike gebruik. Dit bevestig dat die magneet die vereiste fisiese gewig kan hou.
- Soutsproeitoets: Dit bevestig die deklaag. Dit verseker dat die platering nie sal skil of roes onder omgewingstres nie.
Verkoper seleksiekriteria
Die keuse van die regte vennoot bepaal die sukses van jou projek. Jy benodig 'n verkoper wat in staat is om komplekse ingenieursvereistes uit te voer. Gebruik die volgende kriteria wanneer a Pasgemaakte magneet vervaardiger.
- ISO 9001-sertifisering: Dit waarborg dat die fasiliteit gestandaardiseerde, gedokumenteerde kwaliteitbestuurstelsels volg.
- In-huis magnetiese modellering: Die vervaardiger moet eindige elementanalise (FEA) aanbied. Hulle moet simuleer hoe die magnetiese veld optree binne jou spesifieke samestelling.
- Voldoeningsdokumentasie: Hulle moet verifieerbare RoHS- en REACH-sertifikate verskaf. Dit bewys dat die materiaal veilig is en wetlik voldoen vir globale markte.
Gevolgtrekking
Jou keuse tussen generiese voorraad en doelgeboude magnete bepaal die doeltreffendheid van die samestelling en die lewensduur van die produk. Verstek na standaardmagnete slegs vir vinnige prototipering en omgewings met 'n lae beperking. Jy moet na 'n pasgemaakte N40-graad draai wanneer ruimtelike integrasie, termiese stabiliteit of samestellingspoed jou produk se sukses bepaal.
'n Pasgemaakte benadering elimineer toleransiestapeling en verskaf pasgemaakte magnetiese velde. Dit stroomlyn uiteindelik jou fabrieksvloerbedrywighede. Deur geometrieë en bedekkings te optimaliseer, verminder u langtermyn-vervaardigingshoofpyne aansienlik.
Neem vandag proaktiewe stappe. Versoek 'n magnetiese simulasie van 'n ingenieurspan om die vloedlyne in jou ontwerp te visualiseer. Bestel eerste-artikel prototipes om die fisiese pas te toets. Stel u spesifikasies vroegtydig vas om naatlose hoëvolume-produksie te verseker.
Gereelde vrae
V: Wat is die prysverskil tussen standaard neodymium en pasgemaakte N40-magnete?
A: Standaardmagnete het 'n laer eenheidskoste omdat hulle geen gereedskap vooraf benodig nie. Pasgemaakte magnete behels 'n eenmalige nie-herhalende ingenieurswese (NRE) fooi vir vorms en toebehore. By hoër volumes word persoonlike magnete egter hoogs koste-effektief. Hulle verminder die monteringstyd drasties en skakel sekondêre bewerking uit, wat die aanvanklike gereedskapbelegging verreken.
V: Kan 'n pasgemaakte N40-magneet hoër temperature as standaardvoorraad weerstaan?
A: Ja. Standaard N40-magnete begin krag verloor rondom 80 °C. Pasgemaakte vervaardiging laat jou toe om hoëdwangvariante te spesifiseer. Jy kan oorgaan na N40H-, N40SH- of N40UH-grade. Hierdie gespesialiseerde wysigings stoot die maksimum bedryfstemperatuur tot 120°C, 150°C of selfs 180°C sonder permanente demagnetisering.
V: Wat is die tipiese tyd vir die vervaardiging van persoonlike magnete?
A: 'n Realistiese aanlooptyd wissel van drie tot ses weke. Hierdie tydraamwerk sluit in die finalisering van CAD-goedkeurings, die vervaardiging van die pasgemaakte gereedskap en die vervaardiging van die eerste-artikel prototipes. Nadat u die prototipes goedgekeur het, volg hoëvolume-produksielopies gewoonlik voorspelbare, geoptimaliseerde afleweringskedules.
V: Hoe verifieer ek die magnetiese graad en konsekwentheid van my persoonlike bestelling?
A: U moet omvattende toetsverslae van u vervaardiger aanvra. Vra vir BH-kurwes (demagnetiseringskurwes) om die graad se egtheid te bewys. Vereis CMM-dimensieverslae om streng fisiese toleransies te verifieer. Laastens, versoek vloeddigtheid-metrieke om te verseker dat die oppervlak-magnetiese veld konsekwent bly oor elke bondel.
