Neodymové prstencové magnety jsou silné permanentní magnety vyrobené ze slitiny neodymu, železa a boru. Jejich jedinečný prstencový tvar a silné magnetické vlastnosti je činí ideálními pro širokou škálu aplikací, od elektromotorů po magnetická ložiska. Jedním z klíčových faktorů, které ovlivňují výkon těchto magnetů, je směr magnetizace – zda je magnetické pole vyrovnáno radiálně (podél poloměru prstence) nebo axiálně (podél centrální osy prstence). Tento jemný rozdíl ve směru magnetizace významně ovlivňuje sílu, účinnost a vhodnost magnetu pro konkrétní použití. Pochopení rozdílů mezi radiální a axiální magnetizací je klíčové pro výběr správného typu neodymového prstencového magnetu pro váš projekt, který zajistí optimální výkon a odolnost v různých technologických aplikacích.
Co jsou neodymové prstencové magnety?
1.Vysvětlení neodymových prstencových magnetů a jejich struktury

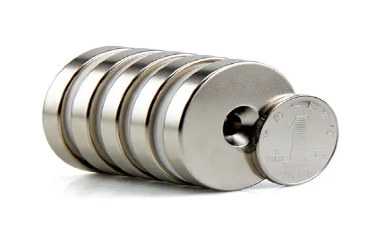

Neodymové prstencové magnety jsou typem magnetů ze vzácných zemin složených ze slitiny neodymu, železa a boru (NdFeB). Tyto magnety jsou známé svými silnými magnetickými poli, což z nich dělá jeden z nejúčinnějších a nejsilnějších dostupných typů permanentních magnetů. Prstencový tvar magnetu – kde je magnetický materiál vytvarován do dutého kruhového tvaru – jim dává jedinečné vlastnosti, díky nimž jsou vysoce univerzální.
Struktura neodymového prstencového magnetu se obvykle vyznačuje otvorem nebo otvorem ve středu, což jim umožňuje snadnou montáž nebo nasazení na rotující hřídele nebo součásti. Magnetické pole může být orientováno v různých směrech, například radiálně (podél poloměru prstence) nebo axiálně (podél středové osy prstence), v závislosti na požadavcích aplikace.
2.Běžné použití prstencových magnetů v různých odvětvích
Neodymové prstencové magnety jsou široce používány v různých průmyslových odvětvích díky jejich síle a všestrannosti. Některé běžné aplikace zahrnují:
Elektromotory a generátory :
Neodymové prstencové magnety se běžně používají v elektromotorech, zejména v motorech s vysokou účinností, které se nacházejí ve spotřebičích, elektrickém nářadí a elektrických vozidlech. Jejich silná magnetická pole pomáhají generovat větší točivý moment a umožňují motorům pracovat efektivně.
Magnetická ložiska :
V systémech, které vyžadují minimální tření, jako jsou magnetické levitační vlaky nebo přesné stroje, poskytují neodymové prstencové magnety nezbytná magnetická pole pro podporu a stabilizaci rotujících součástí bez fyzického kontaktu.
Reproduktory a audio systémy :
Neodymové prstencové magnety se používají v reproduktorech a sluchátkách kvůli jejich schopnosti produkovat vysoké hustoty magnetického toku, které zlepšují kvalitu zvuku a výkon.
Senzory a přístroje MRI :
Axiálně magnetizované neodymové prstencové magnety se často nacházejí v magnetických senzorech a lékařských MRI přístrojích, kde jsou přesná magnetická pole nezbytná pro přesné čtení a zobrazování.
Větrné turbíny :
Tyto magnety se také používají v generátorech větrných turbín, kde pomáhají účinně přeměňovat mechanickou energii z rotace turbíny na elektrickou energii.
Radiální vs. axiální magnetizace: Klíčové rozdíly
1.Radiální magnetizace: Magnetické pole podél poloměru prstence
Při radiální magnetizaci je magnetické pole orientováno podél poloměru prstence, což znamená, že magnetické póly jsou zarovnány od vnějšího okraje k vnitřnímu středu prstence. Tento typ magnetizace má za následek magnetické pole, které proudí směrem ven ze středu a je ideální pro aplikace, kde je vyžadován radiální pohyb nebo krouticí moment.
Použití : Radiální magnetizované neodymové prstencové magnety se běžně používají v elektromotorech, reproduktorech a magnetických ložiskách. Jsou zvláště užitečné v systémech, které se spoléhají na rotační pohyb nebo vyžadují silné, lokalizované magnetické pole.
Úvahy o síle a účinnosti : Radiální magnetizace má tendenci vytvářet silnější magnetické pole poblíž okrajů prstence. Díky tomu jsou efektivnější pro aplikace, které se spoléhají na pohyb založený na točivém momentu, jako jsou elektromotory nebo rotační systémy, kde je síla magnetického pole rozhodující pro zajištění potřebné síly pro pohyb.
2.Axiální magnetizace: Magnetické pole podél osy prstenu
Při axiální magnetizaci je magnetické pole zarovnáno podél středové osy prstence, což znamená, že magnetické póly směřují z jedné ploché plochy prstenu na druhou. To vytváří magnetické pole, které se táhne po délce prstence, takže je ideální pro aplikace, které vyžadují rovnoměrnější a stabilnější magnetické pole podél osy.
Aplikace : Axiálně magnetizované neodymové prstencové magnety se často používají v senzorech, MRI strojích a přesných zařízeních. Jejich stejnoměrné magnetické pole je klíčové v aplikacích, kde je vyžadována vysoká přesnost a stabilita, jako je lékařské zobrazování nebo vědecké přístroje.
Výhody pro specifické úkoly a kompatibilita s různými zařízeními : Axiální magnetizace je vhodnější pro stacionární nebo lineární aplikace, kde je nutné konzistentní, jednotné pole. Díky tomu jsou ideální pro použití v zařízeních, jako jsou magnetické senzory nebo rotační stroje, kde vyrovnání podél osy poskytuje konzistentní údaje nebo funkčnost.
3.Shrnutí klíčových rozdílů:
Směr magnetického pole :
Radiální: Podél poloměru (vně od středu k okraji).
Axiální: Podél středové osy (od jedné strany prstence k druhé).
Síla a účinnost :
Radiální: Silnější v blízkosti vnější hrany, vhodnější pro rotační pohyb a systémy založené na točivém momentu.
Axiální: Rovnoměrné pole ideální pro přesné aplikace a zařízení vyžadující stabilní lineární magnetická pole.
Aplikace :
Radiální: Elektromotory, reproduktory, magnetická ložiska.
Axial: Senzory, MRI stroje, přesná zařízení.
Srovnávací tabulka: Radiální vs. axiální magnetizace
Funkce |
Radiální magnetizace |
Axiální magnetizace |
Směr magnetického pole |
Po poloměru prstenu |
Podél centrální osy prstenu |
Aplikace |
Motory, reproduktory, magnetická ložiska |
Senzory, MRI přístroje, přesné vědecké vybavení |
Magnetická síla |
Silnější u vnějšího okraje prstenu |
Rovnoměrné pole podél osy prstence |
Složitost výroby |
Jednodušší výroba ve standardních tvarech prstenů |
Složitější, vyžaduje přesnost ve výrobě |
Účinnost |
Vysoká pro radiální pohyb nebo systémy založené na točivém momentu |
Ideální pro stacionární nebo lineární aplikace |
Tato tabulka zdůrazňuje klíčové rozdíly mezi radiální a axiální magnetizací u neodymových prstencových magnetů se zaměřením na směr magnetického pole, typické aplikace, magnetickou sílu, složitost výroby a účinnost.
Volba mezi radiální a axiální magnetizací
1.Kdy zvolit radiální magnetizaci pro vaši aplikaci
Radiální magnetizace je nejlepší pro aplikace zahrnující rotační pohyb nebo generování točivého momentu. Zde jsou některá klíčová použití:
Elektromotory : Poskytuje silné pole kolem rotoru, ideální pro stejnosměrné motory a krokové motory, které vyžadují efektivní vytváření točivého momentu.
Reproduktory : Zaměřená magnetická pole zlepšují produkci zvuku interakcí s kmitací cívkou a zlepšují kvalitu zvuku.
Magnetická ložiska : Ideální pro magnetickou levitaci a přesné rotační systémy, které zajišťují plynulou rotaci a levitaci.
Radiální magnetizaci zvolte pro systémy, které vyžadují rotační pohyb, generování točivého momentu nebo interakci s vnějšími okraji.
2.Proč je axiální magnetizace výhodnější v některých vysoce přesných průmyslových odvětvích
Axiální magnetizace je vhodná pro aplikace vyžadující rovnoměrná magnetická pole podél osy prstence, zejména ve vysoce přesných průmyslových odvětvích:
Senzory : Běžné u senzorů s Hallovým efektem a polohových senzorů, kde stabilní, stejnoměrná magnetická pole zajišťují přesné měření.
Přístroje MRI : Poskytuje konzistentní magnetické pole nezbytné pro přesné zobrazení a stabilní výsledky skenování.
Vysoce přesné zařízení : Používá se ve spektrometrech a magnetometrech, kde jsou pro spolehlivá data rozhodující jednotná pole.
Často kladené otázky (FAQ)
Q1: Jaká průmyslová odvětví těží z radiálních neodymových prstencových magnetů?
A1: Radiální magnety jsou ideální pro průmyslová odvětví, kde je zásadní krouticí moment nebo rotační pohyb. Běžně se používají v automobilovém, audio a robotickém průmyslu, zejména v aplikacích, jako jsou elektromotory, reproduktory a magnetická ložiska, kde je síla magnetického pole v blízkosti vnějších okrajů rozhodující pro efektivní výkon.
Q2: Jaké jsou výhody axiálních neodymových prstencových magnetů?
A2: Axiální magnety poskytují rovnoměrná magnetická pole podél osy prstence, díky čemuž jsou ideální pro aplikace vyžadující přesné a stabilní magnetické pole. Běžně se používají v senzorech, MRI přístrojích a lékařských zařízeních, kde jsou pro spolehlivý provoz nezbytná přesná a konzistentní měření zajišťující optimální výkon ve vysoce přesných prostředích.
Q3: Můžete použít radiální a axiální magnetizaci ve stejném zařízení?
A3: Ano, v některých pokročilých systémech lze současně použít radiální i axiální magnetizaci. Například hybridní motory nebo komplexní senzory mohou obsahovat oba typy magnetů, z nichž každý slouží specifické funkci. Radiální magnety zajišťují krouticí moment a rotační pohyb, zatímco axiální magnety zajišťují přesnost a stabilitu ostatních součástí zařízení.
Q4: Jak se porovnávají náklady a složitost výroby radiálních a axiálních magnetů?
A4: Radiální magnety jsou obecně jednodušší a cenově dostupnější na výrobu, protože je lze vyrábět ve standardních prstencových tvarech bez nutnosti přesného vyrovnání. Na druhou stranu axiální magnety zahrnují složitější výrobní procesy z důvodu potřeby přesné orientace při výrobě, což zdražuje jejich výrobu. Dodatečná výrobní složitost odráží zvýšenou přesnost a jednotnost vyžadovanou pro jejich aplikace.
Závěr
Při výběru mezi radiální a axiální magnetizací pro neodymové prstencové magnety je důležité zvážit specifické potřeby vaší aplikace. Radiální magnetizace vyniká v systémech vyžadujících rotační pohyb nebo generování točivého momentu, takže je ideální pro elektromotory, reproduktory a magnetická ložiska, kde je rozhodující síla magnetického pole na vnějších okrajích. Na druhé straně je axiální magnetizace preferována pro aplikace, které vyžadují rovnoměrná a stabilní magnetická pole podél osy prstence, jako jsou senzory, MRI stroje a vysoce přesné vědecké vybavení. Při výběru vpravo magnet , faktory, jako je směr pohybu, potřeba přesnosti a typ zařízení, by se měly řídit vaším rozhodnutím. Pochopení těchto silných stránek vám zajistí výběr nejúčinnějšího magnetu pro váš projekt, který zvýší výkon i spolehlivost.
