Vyvážení magnetické síly a tepelné stability představuje neustálou technickou výzvu. Průmyslové vzory vyžadují spolehlivý výkon v extrémních podmínkách. Označení 'SH' (Super High) znamená robustní tepelnou odolnost. Reálné nasazení však vždy vyžaduje přísné řízení teploty. Provozování neodymových (NdFeB) magnetů v blízkosti jejich limitu 150 °C představuje vážná rizika. Čelíte potenciální degradaci magnetického toku. Tato fyzická ztráta vážně ovlivňuje účinnost motoru a přesnost snímače. Inženýři se nemohou jednoduše spoléhat na základní specifikace. Pro správné vyhodnocení těchto komponent potřebujete vysoce přísný rámec založený na důkazech. Ukážeme vám, jak přesně tyto materiály testovat a implementovat bezpečně. Naučíte se předcházet neočekávaným poklesům výkonu během kritických operací. Pomůžeme vám odstranit i nákladné montážní poruchy v terénu. Pochopením základních magnetických limitů můžete optimalizovat celou architekturu svého systému. Pojďme prozkoumat základní tepelné hranice neodymových magnetů.
Klíčové věci
- Geometrie určuje limity: Maximální provozní teplota 150 °C není absolutní; koeficient permeance magnetu (Pc) určuje jeho aktuální tepelný práh před demagnetizací.
- Ztráta toku je kategorizována: Inženýři musí navrhnout kolem reverzibilních ztrát (které se obnoví po ochlazení) a zabránit nevratným ztrátám (které vyžadují remagnetizaci).
- Body selhání na úrovni systému: Ve vysokoteplotních sestavách strukturální lepidla a ochranné povlaky často selhávají dříve, než je narušena vnitřní koercivita magnetu.
- Strategické alternativy: Hodnocení N35SH vyžaduje srovnání s neodymovými třídami UH/EH a kobaltem Samarium (SmCo), aby se vyrovnaly jednotkové náklady a tepelné riziko.
1. Tepelná realita N35SH: Pochopení degradace toku
Inženýři často zaměňují teoretické teplotní limity. Musíte jasně definovat svou tepelnou základnu. Curieova teplota pro třídy SH se pohybuje kolem 310 °C až 340 °C. Přesně v tomto bodě ztrácí materiál všechny magnetické vlastnosti. Maximální provozní teplota je však mnohem nižší. Obvykle vrcholí při 150 °C. V blízkosti bodu Curie nemůžete bezpečně pracovat.
Zvýšené teploty ovlivňují magnetický výstup dvěma různými způsoby. Nejprve zaznamenáte reverzibilní ztrátu. K dočasnému snížení toku dochází, když se magnet zahřívá. Jakmile se systém ochladí, automaticky se vrátí plná magnetická síla. Za druhé, musíte zabránit nevratné ztrátě. K tomuto trvalému posunu domény dochází, když teploty překročí kritický práh. Magnet protíná koleno demagnetizační křivky. Přirozenou cestou se nikdy neobnoví původní síla. Museli byste součástku zcela přemagnetizovat.
Musíte pochopit vnitřní koercivitu (Hcj), abyste zabránili selhání. Standardní třídy N35 mají nízké hodnocení Hcj. Za tepla se rychle demagnetizují. Třída N35SH nabízí mnohem vyšší hodnocení Hcj. Obvykle měří 20 kOe nebo více. Tento vysoký odpor působí jako tepelný štít. Stává se kritickou metrikou pro odolnost proti tepelné demagnetizaci v náročných aplikacích.
2. Vyhodnocení vysokoteplotně odolného magnetu N35SH pro vaši aplikaci
Fyzický tvar vašeho magnetu silně ovlivňuje jeho tepelnou odolnost. Tento vztah nazýváme koeficient permeance (Pc). Hranice provozního zatížení určuje, kolik tepla může magnet přežít. Tenké, ploché magnety trpí nevratnou ztrátou při nižších teplotách. Silné, válcové magnety odolávají demagnetizaci mnohem lépe. Před dokončením návrhu musíte vypočítat Pc.
Čtení demagnetizačních křivek vyžaduje pečlivou pozornost. Prodejci dodávají křivky BH v různých teplotních intervalech. Tyto křivky byste měli analyzovat při 100 °C, 120 °C a 150 °C. Podívejte se pozorně na koleno křivky. Pokud váš operační bod klesne pod toto koleno, budete čelit trvalé magnetické ztrátě. Vždy ověřte požadavky na výkon pomocí těchto teplotně specifických tabulek.

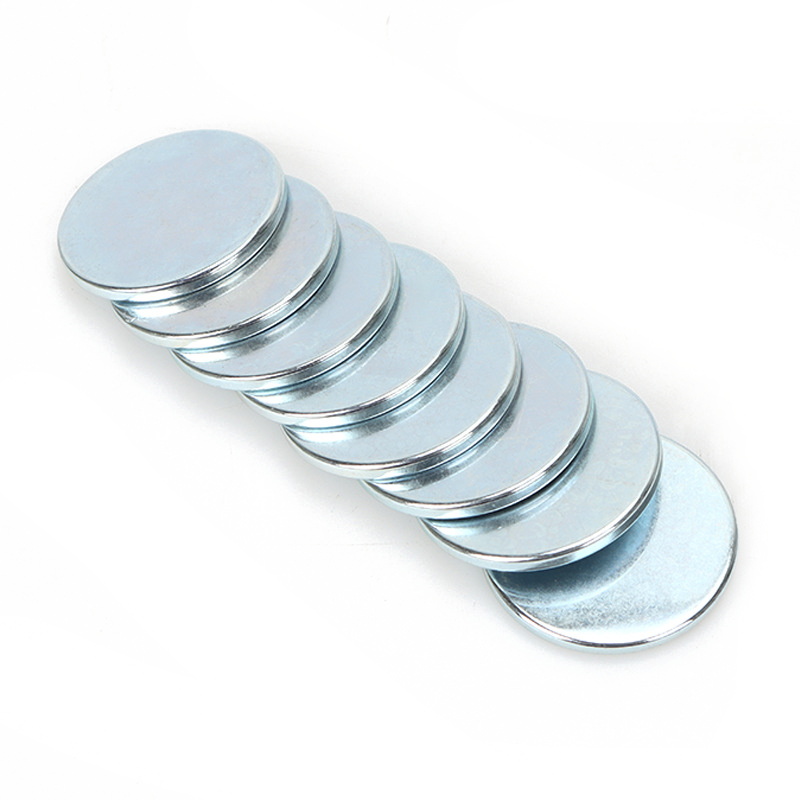

Proměnné prostředí značně komplikují tepelné hospodářství. Teplo zřídka působí samostatně v průmyslových aplikacích. Vnější demagnetizační pole zvyšují vaše tepelné namáhání. Zvažte standardní BLDC stator motoru. Protilehlá magnetická pole silně tlačí magnety rotoru. Při hodnocení a Magnet N35SH odolný vůči vysoké teplotě , musíte počítat s těmito kombinovanými silami. Mohou snadno posunout magnet za jeho teoretické provozní limity.
Nejlepší postupy pro magnetické hodnocení
- Vždy vypočítejte přesný koeficient permeance (Pc) pro vaši konkrétní geometrii.
- Vyžádejte si křivky BH představující vaši maximální očekávanou okolní teplotu.
- Zmapujte vnější protilehlá pole v sestavě motoru nebo snímače.
- Použijte 10% bezpečnostní rezervu na vaše maximální vypočítané tepelné zatížení.
3. Rizika implementace a zranitelnosti na systémové úrovni
Rychlé změny teploty způsobují silný teplotní šok. Vystavení magnetů NdFeB rychlým cyklům zahřívání a chlazení způsobuje fyzické poškození. Riskujete strukturální mikrotrhlinky uvnitř materiálu. Tyto neviditelné trhliny silně oslabují celkový magnetický výstup. Tepelný šok také způsobuje praskání povrchových povlaků. Musíte pečlivě řídit rychlost náběhu prostředí.
Standardní povrchové úpravy se potýkají s dlouhodobým působením 150°C. NiCuNi, zinek a epoxidové povlaky reagují na extrémní teplo odlišně. Epoxid může časem změknout nebo degradovat. Vrstvy niklu mohou způsobit mikropraskání v důsledku tepelné roztažnosti. Pokud povlak mikropraskne, kyslík pronikne na povrch. Tato expozice představuje obrovské riziko vnitřní oxidace. Zrezivělý neodymový magnet rychle ztrácí hmotnost a magnetickou sílu.
Mnoho systémů selhává spíše kvůli slabostem sestavy než kvůli magnetické ztrátě. Vysokoteplotní prostředí snadno ničí konstrukční lepidla. Zalévací hmoty se často taví za stálého tepla. Magnet N35SH může perfektně přežít expozici 150 °C. Montážní lepidlo však ztrácí svou pevnost v tahu. Magnet se poté oddělí od rotoru nebo krytu. Musíte specifikovat průmyslová lepidla určená pro nepřetržitý provoz minimálně 180 °C.
4. Logika výběru do užšího výběru: N35SH vs. alternativní materiály
Někdy N35SH neposkytuje dostatečnou tepelnou bezpečnost. Musíte vědět, kdy odůvodnit upgrade. N35UH (Ultra High) nabízí limit 180°C. N35EH (Extreme High) posouvá tuto hranici na 200°C. Upgrade na třídy UH nebo EH poskytuje širší bezpečnostní rezervu. Pokud váš motor zaznamená neočekávané teplotní špičky, tato rezerva zabrání katastrofické demagnetizaci.
Musíte také porovnat NdFeB se Samarium Cobalt (SmCo). Nepřetržitý provoz v blízkosti 150 °C až 180 °C vytváří jasný přechodový bod. Při těchto trvalých teplotách se SmCo stává bezpečnější dlouhodobou investicí. Vykazuje téměř nulovou nevratnou ztrátu při 150 °C. SmCo však přináší výrazné nevýhody. Zůstává vysoce křehký a náchylný k odštípnutí. Také s sebou nese vyšší vstupní materiálové náklady.
Inženýři musí provést přísnou analýzu nákladů a rizik. Máte dvě hlavní cesty k vyřešení tepelných problémů. Systém aktivního chlazení můžete přepracovat. Případně můžete získat materiály ze vzácných zemin vyšší kvality. Vyhodnocení rizika selhání pomáhá určit nejúčinnější cestu. Lepší proudění vzduchu může zcela eliminovat potřebu tříd EH.
Srovnávací tabulka vlastností materiálu
| Třída materiálu |
Max. provozní teplota |
Curieova teplota |
Vnitřní koercivita (Hcj) |
Odolnost proti tepelnému šoku |
| Standardní N35 |
80 °C |
310 °C |
≥ 12 kOe |
Mírný |
| N35SH |
150 °C |
340 °C |
≥ 20 kOe |
Dobrý |
| N35UH |
180 °C |
350 °C |
≥ 25 kOe |
Dobrý |
| SmCo (2:17) |
300 °C - 350 °C |
800 °C+ |
≥ 25 kOe |
Špatný (křehký) |
5. Technické osvědčené postupy pro zavedení N35SH
Načasování montáže zásadně určuje úspěch výroby. Musíte vyhodnotit, kdy ve vašem procesu dochází k magnetizaci. Provádění tepelně náročných operací po magnetizaci s sebou nese nesmírné riziko. Vlnová pájecí a teplem vytvrzovaná lepidla vystavují plně nabité magnety extrémnímu tepelnému namáhání. Lisování horkých součástí do sestav může materiál okamžitě demagnetizovat. Důrazně doporučujeme nejprve sestavit surové, nezmagnetizované součásti. Celou dokončenou sestavu pak můžete bezpečně zmagnetizovat.
Tolerance tepelné roztažnosti vyžadují přesný výpočet. NdFeB má jedinečný koeficient tepelné roztažnosti (CTE). Materiál se ve skutečnosti roztahuje různě v závislosti na směru magnetizace. Jakmile teplota stoupne na 150 °C, magnet mírně změní tvar. Pokud magnet pevně zatlačíte do ocelového rotoru, expanzní síly se znásobí. Tento nesmírný tlak může prasknout pouzdra senzoru nebo rozbít samotný magnet. Musíte ponechat vypočítané toleranční mezery, abyste absorbovali tuto fyzickou expanzi.
Přísné ověřovací testování zaručuje spolehlivost v terénu. Nepřeskakujte fáze fyzického testování. Před schválením hromadné výroby musíte zavést specifické protokoly zajištění kvality.
Požadované ověřovací protokoly QA
- Testy tepelného stárnutí: Magnety pečte v ekologické komoře při 150 °C po dobu 500 hodin. Změřte konečný výstup vůči základní linii.
- Měření toku Helmholtzovou cívkou: Zaznamenejte celkový magnetický tok v otevřeném obvodu před a po tepelných cyklech. To jasně identifikuje nevratnou ztrátu.
- Zrychlené testování životního cyklu: Spusťte svůj sestavený motor nebo senzor při maximální elektrické zátěži ve vytápěném prostředí. Sledujte pokles výkonu v reálném čase.
- Testování adheziva ve smyku: Aplikujte boční sílu na spojený magnet při teplotě 150 °C, abyste ověřili strukturální integritu.
Závěr
Třída N35SH představuje vysoce schopnou volbu pro zvýšené teploty. Poskytuje vynikající magnetickou sílu při přežití v náročných prostředích. Jeho úspěch však zcela závisí na přísném návrhu magnetického obvodu. Musíte přesně vypočítat čáru zatížení, abyste zabránili nevratné ztrátě. Nikdy nepředpokládejte, že hodnocení 150 °C platí univerzálně pro každý tvar a velikost.
Nespoléhejte pouze na standardní technické listy. Vždy si vyžádejte křivky demagnetizace BH specifické pro daný stupeň zacílené na vaši přesnou provozní teplotu. Tato data zůstávají vaší nejlepší obranou proti neočekávaným selháním.
Jako další krok namodelujte svou konkrétní geometrii, abyste našli skutečný koeficient permeance (Pc). Objednejte si ihned prototypové šarže vámi vybraných magnetů. Tyto vzorky podrobte přísnému fyzikálnímu testování tepelného cyklu. Než přejdete do sériové výroby, ověřte svá lepidla a nátěry. Provedení těchto proaktivních technických kroků zaručuje spolehlivý, vysoce výkonný konečný produkt.
FAQ
Otázka: Může magnet N35SH nepřetržitě pracovat při přesně 150 °C?
A: Není zaručeno. Velmi závisí na tvaru magnetu (Permeance Coefficient) a přítomnosti protilehlých magnetických polí. 150 °C je horní hranice, není to bezpečný nepřetržitý provozní základ pro všechny tvary.
Otázka: Co se stane, když můj magnet N35SH krátce překročí 150 °C?
Odpověď: Pravděpodobně dojde k nevratné ztrátě toku. Když se ochladí, nevrátí se k původní magnetické síle. K obnovení plného výkonu bude vyžadovat úplnou remagnetizaci.
Otázka: Zlepšuje povrchová úprava tepelnou odolnost magnetu N35SH?
Odpověď: Ne. Nátěry jako nikl nebo epoxid chrání proti korozi a fyzickému opotřebení. Neizolují magnet od okolního tepelného nasycení. Nemohou změnit její vnitřní magnetické teplotní limity.
Otázka: Jak je N35SH ve srovnání s N52 v prostředí s vysokou teplotou?
Odpověď: Přestože je N52 silnější při pokojové teplotě, má mnohem nižší teplotní toleranci (typicky 80°C). V prostředí 120°C–150°C si N35SH zachová mnohem více magnetického toku a výrazně překoná N52.
