Průmyslová závislost na permanentní magnet roste nebývalou rychlostí. Cíle elektrifikace, automatizace a obnovitelné energie pohánějí tuto obrovskou poptávku. Výrobci čelí nepředvídatelným nákladům na materiál napříč globálními dodavatelskými řetězci. Výběr špatného magnetického materiálu přináší vážné technické a finanční důsledky. Vaše systémy mohou zaznamenat předčasnou demagnetizaci. Špatný výběr materiálů často způsobuje katastrofální selhání zařízení. Způsobují také zbytečné překračování nákladů na projekt.
Tento článek poskytuje robustní rámec pro řešení těchto technických problémů. Prozkoumáme, jak hodnotit, specifikovat a získávat tyto kritické materiály. Naučíte se technické standardy nezbytné pro sebevědomé rozhodování. Zkoumáme také obchodní strategie na ochranu vašich průmyslových projektů. Pochopením těchto proměnných můžete optimalizovat design produktu a současně chránit svůj dodavatelský řetězec.
Klíčové věci
- Základní definice: Permanentní magnety generují souvislá magnetická pole bez vnějšího napájení, přičemž se spoléhají na specifické prahové hodnoty remanence a koercitivity.
- Výběr materiálu je kontextový: Neodym (NdFeB) dominuje co do pevnosti, zatímco ferit, Samarium Cobalt (SmCo) a Alnico nabízejí vynikající nákladovou efektivitu nebo extrémní teplotní stabilitu.
- Primární průmyslové ovladače: Zavádění se rychle rozšiřuje ve výrobě elektrických vozidel, větrné energii, robotice a průmyslové magnetické separaci.
- Zmírnění rizik: Úspěšné zadávání zakázek vyžaduje vyvážení specifikací výkonu s nestálostí dodavatelského řetězce, dodržováním ESG a riziky degradace životního prostředí (koroze, tepelný šok).
Beyond the Physics: Hodnocení permanentních magnetů pro komerční použití
Mnoho lidí vnímá magnetismus čistě jako fascinující fyzikální jev. Profesionálové v oboru musí přijmout přísnější provozní definici. Průmyslový permanentní magnet je vysoce specializovaná konstrukční součást. Spolehlivě zachovává své magnetické pole v podmínkách otevřeného obvodu. Tyto komponenty pracují nepřetržitě, aniž by vyžadovaly jakoukoli externí elektrickou energii. Tato pasivní výroba energie je činí základem moderního strojírenství.
Inženýrské týmy nemohou jednoduše žádat o 'silný' magnet. Musí kvantifikovat výkon pomocí specifických standardizovaných metrik. Tyto benchmarky určují, jak se bude materiál chovat pod napětím. Během procesu hodnocení se spoléháme na tři klíčové ukazatele výkonu (KPI):
- Remanence (Br): Měří zbytkovou magnetickou sílu materiálu. Určuje maximální točivý moment, který může motor vytvořit. Definuje také absolutní přídržnou sílu v separačních aplikacích. Vyšší remanence se přímo promítá do silnějšího základního výkonu.
- Koercivita (Hc): Tato metrika definuje odolnost materiálu vůči demagnetizaci. Vysoká koercivita je pro elektromotory naprosto zásadní. Tyto motory často čelí intenzivním reverzním vnějším magnetickým polím. Bez dostatečné koercitivity komponenta rychle ztrácí svou účinnost.
- Maximální energetický produkt (BHmax): Představuje celkovou magnetickou hustotu. Přímo ovlivňuje velikost konečné sestavy. Vysoký BHmax umožňuje inženýrům výrazně miniaturizovat komponenty. Mohou snížit hmotnost systému bez obětování výstupního výkonu.
Tyto tři proměnné musíte pečlivě vyvážit. Vysoká remanence jde často na úkor nátlaku. Nalezení optimálního poměru zajišťuje dlouhodobou provozní stabilitu.

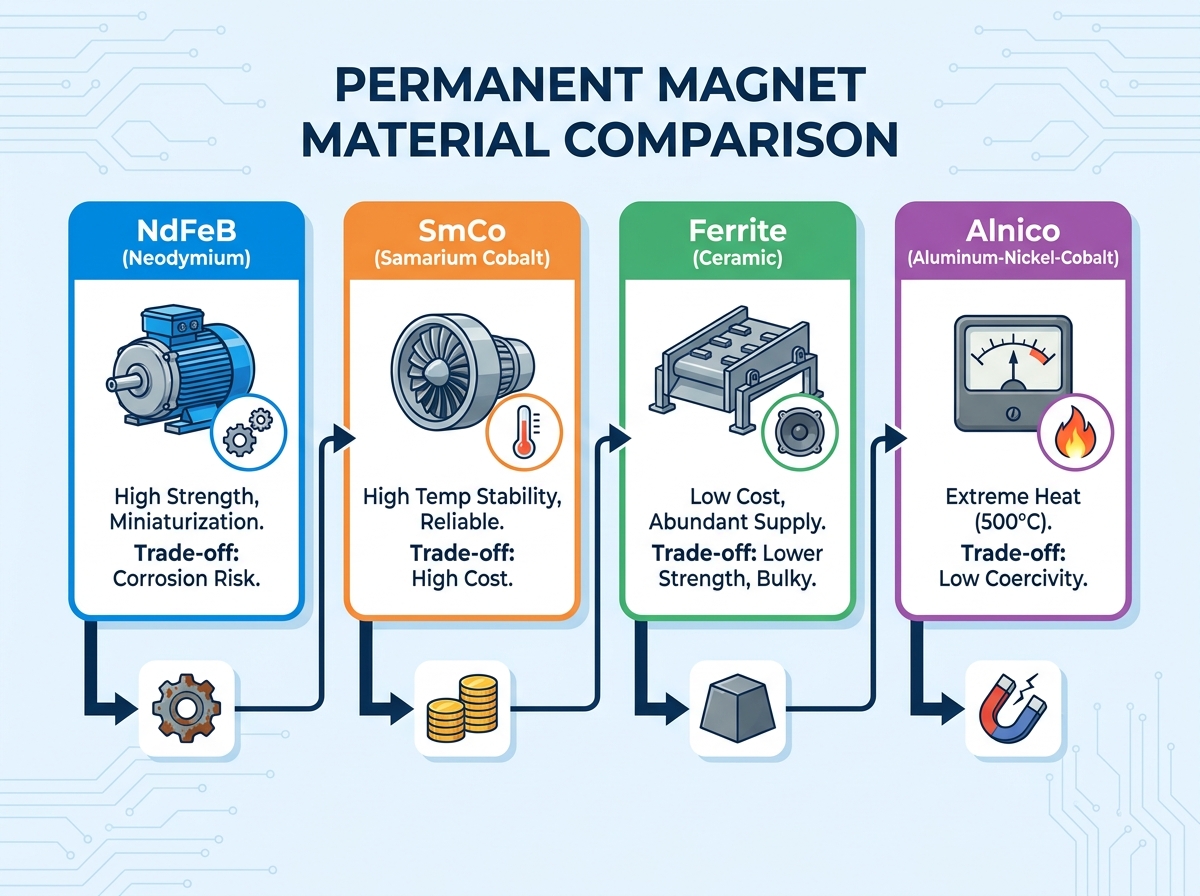

Porovnání materiálů s permanentními magnety: Rámec rozhodování
Žádný magnetický materiál nefunguje dokonale pro každou průmyslovou aplikaci. Třídu materiálu musíte přizpůsobit konkrétním omezením prostředí. Inženýři si obvykle vybírají mezi čtyřmi kategoriemi primárních materiálů. Každá kategorie nabízí jedinečnou kombinaci silných a slabých stránek.
neodymový železný bór (NdFeB)
NdFeB v současnosti dominuje na trhu vysoce výkonných produktů. Tyto materiály ze vzácných zemin poskytují nesrovnatelnou magnetickou sílu. Jsou nejlepší pro projekty miniaturizace, motory s vysokým točivým momentem a spotřební elektroniku. Kompromisy však vyžadují pečlivé řízení. NdFeB je vysoce citlivý na korozi ve vlhkém prostředí. Musíte použít ochranné nátěry, jako je nikl nebo epoxid. Vykazují také nižší tepelné prahy ve srovnání s jinými slitinami.
Samarium Cobalt (SmCo)
SmCo slouží jako prémiová volba pro drsná prostředí. Je nejlepší pro letecké aplikace, vojenský hardware a vysokoteplotní průmyslové motory. SmCo poskytuje výjimečnou teplotní stabilitu a přirozenou odolnost proti korozi. Je to však extrémně křehký materiál. Při montáži se snadno odštípne. Také se řadí jako nejdražší možnost kvůli ceně surového kobaltu.
Keramika/Ferrit
Feritové komponenty dominují v nízkonákladových výrobních odvětvích. Jsou nejlepší pro spotřebitelské spotřebiče, standardní automobilové senzory a základní magnetické separátory. Primární výhodou je bohatý a levný dodavatelský řetězec. Feritové komponenty přirozeně odolávají korozi. Kompromisem je špatná magnetická hustota. K dosažení smysluplné magnetické síly potřebujete fyzicky objemné komponenty.
Alnico (hliník-nikl-kobalt)
Alnico představuje jednu z nejstarších dosud používaných magnetických slitin. Je nejlepší pro starší průmyslová zařízení a prostředí s velmi vysokou teplotou. Alnico funguje pohodlně při teplotách blížících se 500 °C. Může se pochlubit vynikajícím teplotním profilem. Bohužel se vyznačuje velmi nízkou koercitivitou. Vnější pole mohou snadno demagnetizovat komponenty Alnico.
Použijte následující srovnávací tabulku jako vodítko pro váš počáteční proces výběru materiálu. Nastiňuje základní vlastnosti každé kategorie.
| Typ materiálu |
Relativní pevnost (BHmax) |
Max. provozní teplota |
Odolnost proti korozi |
Relativní náklady |
| neodym (NdFeB) |
Nejvyšší |
80 °C - 230 °C |
Nízký (vyžadován nátěr) |
Vysoký |
| Samarium Cobalt (SmCo) |
Vysoký |
250 °C - 350 °C |
Vynikající |
Velmi vysoká |
| Keramika/ferit |
Nízký |
250 °C |
Vynikající |
Velmi nízká |
| Alnico |
Mírný |
Až 500°C |
Dobrý |
Mírný |
Průmyslové aplikace permanentních magnetů s vysokým dopadem
Globální posun směrem k energetické účinnosti silně závisí na magnetické technologii. Průmyslová odvětví nasazují a permanentní magnet pro řešení složitých mechanických problémů. Jsme svědky rychlého přijetí v několika odvětvích s vysokým dopadem.
Elektromotory a generátory
Elektromobily (EV) a větrné turbíny zcela závisí na materiálech s vysokým BHmax. Neodymové komponenty dramaticky snižují celkovou hmotnost motoru. Toto snížení hmotnosti maximalizuje rotační účinnost a prodlužuje dosah baterie EV. Větrné turbíny využívají masivní magnetická pole k přeměně kinetické energie na elektřinu. Tyto systémy musí na odlehlých místech bezchybně fungovat po celá desetiletí.
Průmyslová automatizace a robotika
Moderní továrny vyžadují maximální přesnost. Robotičtí inženýři používají magnetické komponenty v servomotorech a lineárních pohonech. Tyto díly poskytují okamžitou odezvu točivého momentu pro rychlé pohyby. Magnetické snímače poskytují přesnou polohovou zpětnou vazbu centrálním řídicím jednotkám. To zajišťuje, že se robotická ramena pohybují přesně podle naprogramování bez mechanického posunu.
Manipulace s materiálem a magnetická separace
Recyklační zařízení a závody na zpracování potravin čelí neustálému riziku kontaminace. Používají silné magnetické separátory k zachycení zbloudilých železných kovů. Tyto systémy zaručují nepřetržitý provoz. Protože se spoléhají na pasivní magnetická pole, nikdy netrpí rizikem výpadku napájení. Chrání následné drtící zařízení před katastrofálním poškozením.
Lékařská technologie
Lékařský obor vyžaduje absolutní stabilitu a jednotnost. Přístroje pro zobrazování magnetickou rezonancí (MRI) vyžadují masivní, dokonale kalibrované magnetické pole. Inženýři staví tyto základní systémy pomocí vysoce stabilních magnetických slitin. Pole nesmí v čase kolísat. Jakákoli degradace ohrožuje přesnost zobrazení a diagnostiku pacienta.
Rizika implementace: dodavatelský řetězec, životní prostředí a udržitelnost
Určení třídy materiálu je pouze prvním krokem. Než začne masová výroba, musíte se také vypořádat se značnými vnějšími riziky. Nákupní týmy čelí složité krajině dodavatelského řetězce a environmentálním překážkám.
Krize dodavatelského řetězce vzácných zemin
Dodavatelský řetězec vzácných zemin je notoricky nestálý. Neodym a dysprosium jsou rozhodující pro vysoce výkonné motory. Dostupnost těchto prvků silně ovlivňují geopolitická omezení. Několik zemí kontroluje většinu zpracování surovin. Tato koncentrace vytváří drastické cenové výkyvy. Výrobci aktivně prosazují formulace se sníženým obsahem těžkých vzácných zemin (HRE). Snížení obsahu dysprosia pomáhá stabilizovat výrobní náklady a zajišťuje zásobovací linky.
Realita degradace životního prostředí
Vaše provozní prostředí bude aktivně snižovat magnetický výkon, pokud zůstane nezaškrtnuté. Musíte počítat se dvěma hlavními environmentálními skutečnostmi:
- Tepelná demagnetizace: Každý magnetický materiál má Curieovu teplotu. Pokud provozní teploty překročí bezpečné prahové hodnoty, součást utrpí nevratnou ztrátu. Musíte specifikovat jakost materiálu dimenzovanou pro vaše maximální očekávané teplotní špičky.
- Koroze a oxidace: Vlhké a chemické prostředí rychle ničí surový NdFeB. Musíte zavést přísné požadavky na pokovování. Mezi běžná řešení patří trojité pokovování Ni-Cu-Ni nebo specializované epoxidové povlaky. Tyto bariéry zabraňují oxidaci degradovat strukturální integritu součásti.
Udržitelnost a recyklace (integrace ESG)
Cíle podnikové udržitelnosti nyní určují strategie nákupu. Trh vyžaduje recyklaci magnetů na konci životnosti. Společnosti čelí intenzivnímu tlaku, aby vyhověly požadavkům na ochranu životního prostředí, sociálních věcí a řízení (ESG). Spoléhat se pouze na nově vytěžené vzácné zeminy se stává komerčně riskantním. Inženýři navrhují sestavy, které usnadňují pozdější extrakci magnetických materiálů. Recyklace snižuje závislost na surovinách a snižuje celkovou ekologickou stopu.
Jak určit a získat správný permanentní magnet
Převedení teoretických požadavků do fyzického produktu vyžaduje přísnou disciplínu. Při zadávání a. nelze spoléhat na odhad permanentní magnet pro průmyslové použití. Dodržujte systematický přístup k zajištění komerčního úspěchu.
Definujte kritéria úspěchu
Začněte mapováním přesných provozních parametrů. Musíte určit maximální provozní teploty, kterým bude sestava čelit. Vypočítejte přesnou potřebnou přídržnou sílu nebo rotační moment. Změřte svá absolutní prostorová omezení. Teprve po definování těchto proměnných byste měli vybrat jakost materiálu. Pokus vložit obecný materiál do vlastní aplikace obvykle selže.
Prověřování prodejců a dodržování předpisů
Váš dodavatelský řetězec je pouze tak silný, jak silný je vámi vybraný dodavatel. Musíte vybrat dodavatele pomocí přísných metrik dodržování předpisů. Vyžádejte si platné certifikace ISO 9001 nebo ISO/TS 16949. Ty dokazují, že výrobce dodržuje přísnou kontrolu kvality. Pro bezpečnost životního prostředí vyžadovat dokumentaci shody s nařízeními REACH a RoHS. Nakonec trvejte na ověřitelných datech magnetického testování pro každou odeslanou šarži. Renomovaní prodejci budou běžně poskytovat grafy hystereze.
Prototypování
Nikdy nevynechávejte fázi prototypování. Začněte s magnetickou analýzou konečných prvků (FEA). Software FEA simuluje interakci magnetického pole s vaší konkrétní ocelovou sestavou. Okamžitě odhalí únik tavidla a slabá místa. Jakmile digitální model funguje, objednejte fyzické prototypy. Než se pustíte do sériové výroby, musíte ověřit simulovaný výkon v reálných podmínkách.
Závěr
Specifikace permanentního magnetu vyžaduje pečlivou rovnováhu konkurenčních priorit. Musíte zvážit magnetickou sílu a tepelnou stabilitu. Musíte také sladit technické požadavky se zabezpečením dodavatelského řetězce. Vysoce výkonná část NdFeB neznamená nic, pokud váš prodejce nemůže získat surové dysprosium. Naopak levný feritový díl selže, pokud postrádá potřebnou koercitivitu pro váš motor.
Přijměte okamžitá opatření k zabezpečení dalšího výrobního projektu. Zmapujte svá prostorová omezení a požadavky na teplotu ještě dnes. Poraďte se se specializovaným specialistou na magnetické inženýrství již ve fázi návrhu. Stáhněte si obsáhlého průvodce výběrem jakosti materiálu, abyste mohli dokončit své přesné technické specifikace. Správné plánování nyní zabraňuje pozdějším katastrofickým selháním.
FAQ
Otázka: Jaký je rozdíl mezi elektromagnetem a permanentním magnetem v průmyslových aplikacích?
Odpověď: Elektromagnet vyžaduje k vytvoření magnetického pole nepřetržitý elektrický proud. Pokud dojde k výpadku napájení, magnetická síla okamžitě zmizí. Permanentní magnet generuje své vlastní pasivní magnetické pole neomezeně dlouho bez jakéhokoli externího zdroje energie. Průmysl se na ně spoléhá při operacích bezpečného držení a nepřetržitém vytváření pole v motorech.
Otázka: Který permanentní magnet je nejlepší pro prostředí s vysokou teplotou?
Odpověď: Alnico zvládá nejvyšší absolutní teploty a bezpečně funguje až do 500 °C. Snadno se však demagnetizuje. Samarium Cobalt (SmCo) je obecně nejlepší průmyslová volba. Zvládá až 350°C při zachování vynikající odolnosti vůči vnějším demagnetizačním polím. Standardní NdFeB typicky selhává nad 150 °C až 230 °C v závislosti na konkrétní jakosti.
Otázka: Jak dlouho si permanentní magnety udrží svůj magnetismus?
A: Za ideálních podmínek si uchovají svůj magnetismus neomezeně dlouho. Dochází k mikroskopické degradaci, ale ztrácí pouze zlomek procenta pevnosti za desetiletí. K okamžité a nevratné ztrátě však dojde, pokud je vystavíte teplotám překračujícím jejich tepelné limity nebo je vystavíte masivním protilehlým magnetickým polím.
Otázka: Lze průmyslové permanentní magnety recyklovat?
A: Ano. Průmysl rychle rozvíjí recyklační programy pro komponenty NdFeB. Inženýři používají mechanické drcení a pokročilé hydrometalurgické procesy k extrakci surového neodymu a dysprosia z motorů na konci životnosti. To snižuje dopad na životní prostředí a zmírňuje globální nedostatek v dodavatelském řetězci prvků vzácných zemin.
