Vuoden 2026 suunnitteluprojektit kohtaavat kasvavia lämpövaatimuksia useilla vaativilla aloilla. Trendit, kuten sähköajoneuvojen miniatyrisointi ja suuren kuormituksen tehdasautomaatio, synnyttävät voimakasta sisäistä lämpöä. Suunnittelijat ylittävät jatkuvasti kompaktien järjestelmäarkkitehtuurien fyysisiä rajoja. Normaalit NdFeB-magneetit kärsivät peruuttamattomasta demagnetoitumisesta, kun ympäristön lämpötila nousee yli 80 °C. Insinöörit tarvitsevat kipeästi luotettavan keskitien. Niiden on täytettävä suorituskykyero standardien neodyymiseosten ja erittäin kalliiden Samarium Cobalt -vaihtoehtojen välillä. Tämä artikkeli tarjoaa läpinäkyvän teknisen erittelyn näiden olennaisten komponenttien nykyisistä teollisista sovelluksista. Opit arvioimaan toimintarajoja tarkasti omissa moottori- tai anturimalleissasi. Käsittelemme myös luotettavan hankinnan Korkean lämpötilan kestävä N35SH-magneetti ilman äkillisen mekaanisen vian riskiä. Ymmärtämällä lämpökynnykset ja rakennegeometrian voit optimoida sekä suorituskyvyn että pitkäikäisyyden haastavissa ja kuumissa ympäristöissä.
Key Takeeways
Lämpökatto: N35SH on suunniteltu korkealla sisäisellä koersitiivisuudella (Hcj) kestämään peruuttamatonta demagnetoitumista jopa 150 °C:een (302 °F) asti, kun permeanssikertoimet ovat oikeita.
Optimaaliset käyttötapaukset: Tällä hetkellä hallitsee pienikokoisissa servomoottoreissa, autojen antureissa ja teollisissa magneettikytkimissä, joissa kohtalainen lämmöntuotanto on vakio.
Kustannus-suorituskyky: Tarjoaa huomattavasti korkeamman magneettisen lujuuden (MGOe) kuin SmCo halvemmalla, jos käyttölämpötilat pysyvät tiukasti alle 150 °C:n kynnyksen.
Hankintariski: Luottaminen yleisiin tietosivuihin ilman lämpötilaspesifisten demagnetointikäyrien (BH) pyytämistä on suurin syy N35SH-toteutuksen epäonnistumiseen.
Korkean lämpötilan kestävän N35SH-magneetin ymmärtäminen: ominaisuudet ja rajat
Arvosanan dekoodaus
Insinöörit ymmärtävät usein väärin magneettiset nimeämiskäytännöt. Meidän on eriteltävä arvosanan takana oleva tarkka merkitys. 'N' tarkoittaa neodyymipohjamateriaalia. '35' edustaa enimmäisenergiatuotetta (BHmax). Tämä arvo on noin 35 MGOe. Se takaa erittäin vahvan perusviivan magneettisen voiman. 'SH' tarkoittaa Super High. Valmistajat parantavat tätä erityistä seosta käyttämällä raskaita harvinaisten maametallien elementtejä. Tyypillisesti ne sekoittavat dysprosiumia (Dy) tai terbiumia (Tb) perusseokseen. Nämä elintärkeät lisäaineet lisäävät sisäistä koersitiivia (Hcj) merkittävästi. Hcj saavuttaa luotettavasti 20 kOe tai enemmän. Tämä parannus estää magneettialueen seinämiä liukumasta lämpörasituksen alaisena.
Curie-lämpötila vs. maks. käyttölämpötila
Meidän on selvennettävä tässä tärkeä insinööriero. Monet suunnittelijat sekoittavat Curie-lämpötilan ja maksimikäyttölämpötilan. Tämä yleinen virhe johtaa katastrofaalisiin järjestelmähäiriöihin. Curien lämpötila on noin 340 °C. Tässä ääripisteessä materiaali menettää kaiken magnetoinnin kokonaan. Toiminnallinen vakaus päättyy kuitenkin paljon aikaisemmin. Peruuttamaton virtaushäviö alkaa, jos ympäristön lämpötila ylittää 150 °C. Magneettikentän voimakkuus laskee jyrkästi. Et voi luottaa näihin komponentteihin tämän toimintarajan yläpuolella. Suunnittelukehykset vaativat tiukkaa toiminnallisen käyttökaton noudattamista.
Geometriatekijä (permeanssikerroin)
Geometria muuttaa kaiken magneettipiirin suunnittelussa. Toteamme tässä läpinäkyvästi: ohuet magneetit demagnetoituvat paljon nopeammin kuin paksut. Ohut magneettilevy epäonnistuu alhaisemmissa lämpötiloissa verrattuna vankkaan sylinteriin. 150 °C:n luokitus edellyttää optimaalista muototekijää. Insinöörit kutsuvat tätä läpäisykertoimeksi (Pc). Matala PC lisää lämpöhaavoittuvuutta dramaattisesti. Sinun on arvioitava käyttökuormitusraja huolellisesti. Jos suunnittelussasi on erittäin litteä magneetti, todellinen lämpökatto putoaa. Se saattaa epäonnistua 130 °C:ssa 150 °C:n sijaan.
Parametrin
standardi N35 Grade
N35SH Grade
Key Engineering Impact
Suurin energiatuote (BHmax)
33-36 MGOe
33-36 MGOe
Tarjoaa identtisen perusviivan vetovoiman ja vääntömomentin.
Sisäinen koersitiivi (Hcj)
≥ 12 kOe
≥ 20 kOe
Estää alueen seinämän liikkeen kohonneen lämpöaltistuksen aikana.
Max käyttölämpötila
80°C (176°F)
150°C (302°F)
Määrittää ehdottoman turvallisen toimintarajan ennen pysyvää menetystä.
Curie lämpötila
~310°C
~340°C
Merkitsee täydellisen rakenteellisen depolarisaation pisteen.

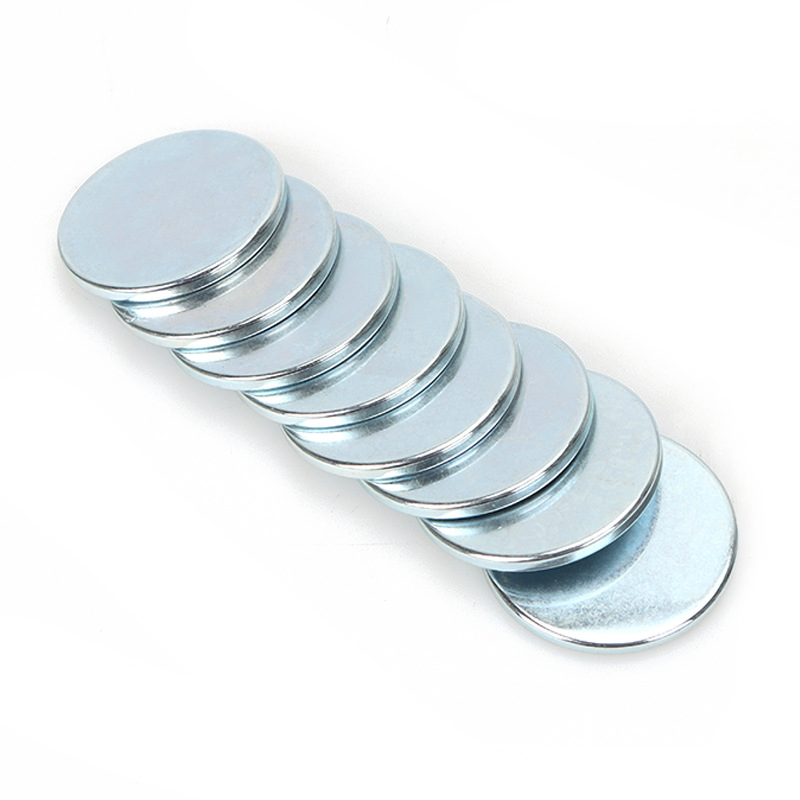

Neljä parasta kaupallista sovellusta N35SH-magneeteille vuonna 2026
Nykyaikainen teollisuusmaisema on vahvasti riippuvainen optimaalisesta lämmönhallinnasta. Tietyt alat vaativat äärimmäistä luotettavuutta. Tässä on neljä parasta kaupallista sovellusta, jotka hallitsevat vuoden 2026 markkinoita.
Tehokkaat servo- ja BLDC-moottorit: Jatkuva käyttö tuottaa voimakasta sisäistä lämpöä. Nopeat käynnistys-pysäytyssyklit luovat äkillisiä lämpöpiikkejä moottorin kotelon sisään. Luotettava Korkean lämpötilan kestävä N35SH-magneetti estää vääntömomentin heikkenemisen. Se ylläpitää elintärkeää kenttävoimakkuutta huippukuormituksen aikana. Insinöörit suosivat niitä tarkoissa robottiliitoksissa ja CNC-koneissa.
Autojen ja sähköajoneuvojen komponentit: Sähköajoneuvot ovat vahvasti riippuvaisia vakaista anturiryhmistä. Löydät nämä komponentit EPS-järjestelmistä (Electric Power Steering). ABS-moduulit ovat myös erittäin riippuvaisia niistä. Lisäjäähdytyspumput käyttävät niitä nesteen siirtoon. Konepellin alla lämpötila ylittää rutiininomaisesti 100°C kesäajon aikana. Vakioarvosanat epäonnistuvat täällä nopeasti. SH-laadut tarjoavat ehdottoman luotettavuuden koko ajoneuvon käyttöiän ajan.
Teollisuuden magneettiset kytkimet ja pumput: Suljetut kemialliset käsittelypumput kohtaavat valtavan toiminnallisen rasituksen. Kitka ja nesteen lämmönsiirto luovat jatkuvaa lämpökuormitusta. Nämä pumput vaativat virheettömän magneettisen synkronoinnin suojaesteiden yli. Mikä tahansa magneettinen lipsahdus aiheuttaa vakavia tehonpudotuksia. SH-laadut kestävät täydellisesti jatkuvaa lämpöaltistusta. Ne poistavat suorien mekaanisten akselien tarpeen.
Tuuliturbiinigeneraattorit: Pienoismallit ja apujärjestelmät kohtaavat jatkuvasti ankaria olosuhteita. Vaihteleva sää rajoittaa aktiivisia jäähdytysvaihtoehtoja. Korkea luotettavuus on edelleen tiukka vaatimus etäasennuksille. Ylläpitoon pääsyä on usein rajoitettu voimakkaasti. SH-luokka tarjoaa tasaisen sähköntuotannon pitkän elinkaaren ajan. Se kestää vaivattomasti ympäristön lämpötilan vaihteluita.
Arvioidaan N35SH vs. vaihtoehtoiset korkean lämpötilan magneettiset materiaalit
N35SH vs. UH/EH-luokat
Insinöörien tulee arvioida materiaalit tiukkojen objektiivisten kriteerien perusteella. Budjettirajoitukset ja todelliset lämpöhuiput sanelevat lopullisen valinnan. Meidän on verrattava SH-luokkaa korkeamman tason vaihtoehtoihin. UH-laadut kestävät jopa 180 °C:n lämpötilan. EH-luokat kestävät pitkäaikaista altistusta jopa 200 °C:seen asti. Ne sisältävät asteittain suurempia määriä dysprosiumia. Tämä erityinen harvinaisten maametallien lisäys lisää tuotantokustannuksia huomattavasti. Älä ylimäärittele suunnitteluasi mielivaltaisesti. Jos järjestelmäsi katto on tiukasti 130 °C, SH-laatu on täydellinen. Päivitys EH:ksi tuhlaa arvokkaita resursseja tarpeettomasti.
N35SH vs. Samarium Cobalt (SmCo)
Katsotaanpa tarkkaan suorituskykymatriisia. NdFeB-teknologia tarjoaa vahvemman perusvedon ja pyörimismomentin. SmCo on erinomainen puhtaasti äärimmäisissä kuumissa ympäristöissä. Se viihtyy yli 250 °C:ssa hikeämättä. Se tarjoaa myös ehdottoman luonnollisen korroosionkestävyyden. SmCo on kuitenkin huomattavan hauras. Se halkeilee helposti automatisoitujen kokoonpanoprosessien aikana. Valitse SH-laatu ylivoimaisen vääntömomentin ja kokosuhteen saavuttamiseksi. Se maksimoi tehokkuuden erittäin kompakteissa tiloissa. Valitse SmCo vain, jos sovelluksessasi on samanaikaisesti sekä äärimmäinen kuumuus että suuri hapettumisriski.
Materiaalien vertailutaulukko
Materiaaliluokka
Max käyttölämpötila
Suhteellinen magneettinen lujuus
Korroosionkestävyys
Paras sopivuus -skenaario
Vakio N35
80 °C
Korkea
Huono (vaatii pinnoitteen)
Kulutuselektroniikka, ympäristön lämpötila-anturit.
N35SH
150 °C
Korkea
Huono (vaatii pinnoitteen)
Servomoottorit, EV-anturit, teollisuuspumput.
N35EH
200°C
Korkea
Huono (vaatii pinnoitteen)
Raskaat teollisuusmoottorit, syväöljyporaus.
SmCo (Sm2Co17)
300°C+
Kohtalainen
Erinomainen (ei pinnoitetta)
Ilmailu, sotilas, äärimmäinen kemikaalialtistus.
Hankintoja koskevat näkökohdat: Adoptioriskien vähentäminen
Sinun tulee aktiivisesti pienentää adoptioriskejä hankintavaiheessa. Pelkästään perustietosivuihin luottaminen johtaa suoraan epäonnistumiseen. Suojaa suunnittelusuunnitelmasi noudattamalla näitä kriittisiä arviointivaiheita.
Vahvistetaan lämpötehokkuutta
Kysy mahdollisilta toimittajiltasi korkean lämpötilan demagnetointikäyriä. Pyydä BH-käyriä, jotka on erityisesti kartoitettu 100 °C:ssa, 120 °C:ssa ja 150 °C:ssa. Tee tämä ennen kuin lisäät toimittajan listalle. Tarvitset kiistattoman todisteen korkean lämmön stabiilisuudesta. Tutki BH-käyrän toista kvadranttia huolellisesti. Etsi suora viiva ennen 'polvi' pistettä tavoitelämpötilassasi. Ennenaikainen käyrä osoittaa huonoa sisäistä koersitiivia.
Pintakäsittely ja korroosionmukaisuus
NdFeB-materiaali on edelleen erittäin herkkä aggressiiviselle hapettumiselle. Lämpö nopeuttaa tätä hajoamisprosessia merkittävästi. Suojapinnoitteet on arvioitava huolellisesti.
Ni-Cu-Ni-pinnoitus: Tämä kolmikerroksinen pinnoite sopii täydellisesti yleiseen teolliseen käyttöön. Se tarjoaa erinomaisen perussuojan ympäristön kosteutta vastaan.
Epoksipinnoite: Tämä käsittely sopii täydellisesti korkean kosteuden ympäristöihin. Se kestää myös kemikaalien altistumista teollisuuspumpuissa.
Varmista, että valitsemasi pinnoite kestää korkean lämpölaajenemisen turvallisesti. Väärät lämpölaajenemiskertoimet aiheuttavat pinnoitteiden halkeilua ajan myötä. Halkeileva pinnoite altistaa ydinmateriaalin välittömälle hapettumiselle.
Toimitusketju ja raskas harvinaisten maametallien riippuvuus
SH-luokat riippuvat voimakkaasti tietyistä harvinaisten maametallien alkuaineista. Dysprosium (Dy) ja Terbium (Tb) kokevat usein markkinavaihteluita. Kaivosten louhinnan rajoitukset aiheuttavat äkillisiä toimitusten pullonkauloja. Suosittelemme vahvasti pitkäaikaisten volyymisopimusten turvaamista. Tämä ennakoiva strategia vakauttaa yksikön taloutta pitkien tuotantosyklien aikana. Keskustele strategisista varastointivaihtoehdoista valitsemasi valmistajan kanssa.
Kuinka lisätä toimittajia suosikkeihin ja viimeistellä N35SH-tilauksesi
Prototyyppiprotokolla
Noudata tiukkaa prototyyppiprotokollaa täydellisen turvallisuuden varmistamiseksi. Aloita tiukoilla lämpökiertotesteillä. Suorita nämä stressitestit ensin pienille näyte-erille. Nosta näytteet 150 °C:seen 100 tunniksi. Mittaa avoimen piirin vuo ennen ja jälkeen testin. Sinun tulee huomioida minimaalinen peruuttamaton virtaushäviö. Suorita tämä tärkeä validointivaihe ennen kuin siirryt täydelliseen kokoonpanointegraatioon.
Mukautettavat tekniset tiedot
Kun otat yhteyttä valmistajaan, anna kattavat tiedot. Epämääräiset pyynnöt tuottavat epäjohdonmukaisia tuotteita. Sisällytä nämä tärkeät tiedot:
Tarkat mitat: Tarjoa tarkat CAD-mallit. Määritä vaaditut toleranssit +/- 0,05 mm asti.
Magnetoinnin suunta: Määritä suunta selkeästi. Onko se aksiaalinen, diametraalinen vai moninapainen? Moninapaiset kokoonpanot vaativat erikoistyökaluja.
Suurin käyttölämpötila: Ilmoita järjestelmäsi katto selkeästi. Yksityiskohtaisesti arvioitu ympäristöaltistuminen tai kemikaalikontakti.
Pinnoitevaatimukset: Määritä tarvittaessa suolasuihkutestin kestovaatimukset.
Seuraava vaihe
Suosittelemme ottamaan yhteyttä kokeneeseen sovellusinsinööriin. Pyydä heiltä muodollinen suorituskykykertoimen tarkistus. Anna heille oma rakenteellinen geometriasi. Tee tämä ennen ostotilauksen viimeistelyä. Oikea geometrian validointi estää odottamattoman demagnetisoitumisen. Se toimii viimeisenä turvatarkastuksena.
Johtopäätös
N35SH-laatu on edelleen tärkeä työhevonen vuoden 2026 markkinamaisemassa. Se sopii täydellisesti keskilämpöisiin teollisiin sovelluksiin. Se kattaa eron heikkojen standardilaatujen ja kalliiden äärimmäisen lämpöisten vaihtoehtojen välillä. Sinun on muistettava muutama tärkeä huomio. Ensinnäkin onnistunut käyttöönotto perustuu täysin tarkaan geometriseen suunnitteluun. Sinun on kohdistettava muototekijäsi todellisten lämpökattojen kanssa. Toiseksi, älä koskaan oleta, että magneetti kestää 150 °C yksinkertaisesti siksi, että etiketissä lukee 'SH'. Vaadi aina lämpötilakohtaisia BH-käyriä toimittajaltasi.
Ryhdy ennakoiviin toimiin jo tänään varmistaaksesi toimitusketjusi. Ota välittömästi yhteyttä tekniseen myyntiin tai tekniseen tukeen. Ajoita mukautetun projektin tarkistus suunnitteluparametrien tarkistamiseksi. Asianmukainen validointi varmistaa, että automaattiset järjestelmäsi toimivat moitteettomasti vuosia.
FAQ
K: Menettääkö N35SH-magneetti voimansa pysyvästi, jos se saavuttaa 160 °C:n?
V: Kyllä. 160°C:n saavuttaminen aiheuttaa peruuttamattoman virtaushäviön. 150°C:n kynnyksen ylittäminen vahingoittaa pysyvästi sisäisen magneettisen alueen kohdistusta. Magneetti ei palaa täyteen voimaansa jäähtyessään. Sinun on magnetoitava se kokonaan uudelleen perustason suorituskyvyn palauttamiseksi.
K: Miten N35SH:n fyysinen muoto vaikuttaa sen lämmönkestävyyteen?
V: Muotolla on valtava rooli. Alhainen permeanssikerroin alentaa lämpödemagnetisoinnin kynnystä. Esimerkiksi hyvin ohut levy demagnetoituu paljon nopeammin kuin paksu sylinteri. Sinun on otettava geometria huomioon maksimilämpötilalaskelmissasi.
K: Voidaanko N35SH:ta käyttää ilman suojaavaa pinnoitetta korkeissa lämpötiloissa?
V: Ei. Lämpö nopeuttaa neodyymimateriaalien hapettumista nopeasti. Vakaa pinnoite on ehdottoman pakollinen. Suosittelemme tavallista nikkeli-kupari-nikkelipinnoitusta tai erikoistunutta korkean lämpötilan epoksia estämään katastrofaalista sisäistä ruostumista.
K: Miksi N35SH on huomattavasti kalliimpi kuin tavallinen N35?
V: Lisäkustannukset tulevat suoraan raskaasta harvinaisesta maametallista. Valmistajien on lisättävä seokseen kallista dysprosiumia tai terbiumia. Nämä tärkeät elementit lisäävät sisäistä pakottamista dramaattisesti. Ne mahdollistavat lämmönkestävyyden tinkimättä 35 MGOe:n magneettisesta vahvuudesta.
