A nagy teljesítményű gyártás pontos anyagválasztást igényel a tervezési folyamat minden szakaszában. A sikeres termékbevezetés érdekében gondosan egyensúlyba kell hoznia a mágneses erőt, a térbeli korlátokat és az egységköltségeket. Sok mérnökcsapat kezdetben a legmagasabb elérhető minőségek, például az N50 vagy az N52 felé hajlik, feltételezve, hogy az erősebb mindig jobb. Noha ezek a csúcskategóriák maximális energiatermékeket kínálnak, gyakran szükségtelen költségeket és súlyos termikus sebezhetőséget okoznak a szabványos alkalmazásoknál. Nem mindig van szükség az abszolút legmagasabb tartóerőre. Az anyagok túlzott megadása egyszerűen értékes erőforrásokat pazarol.

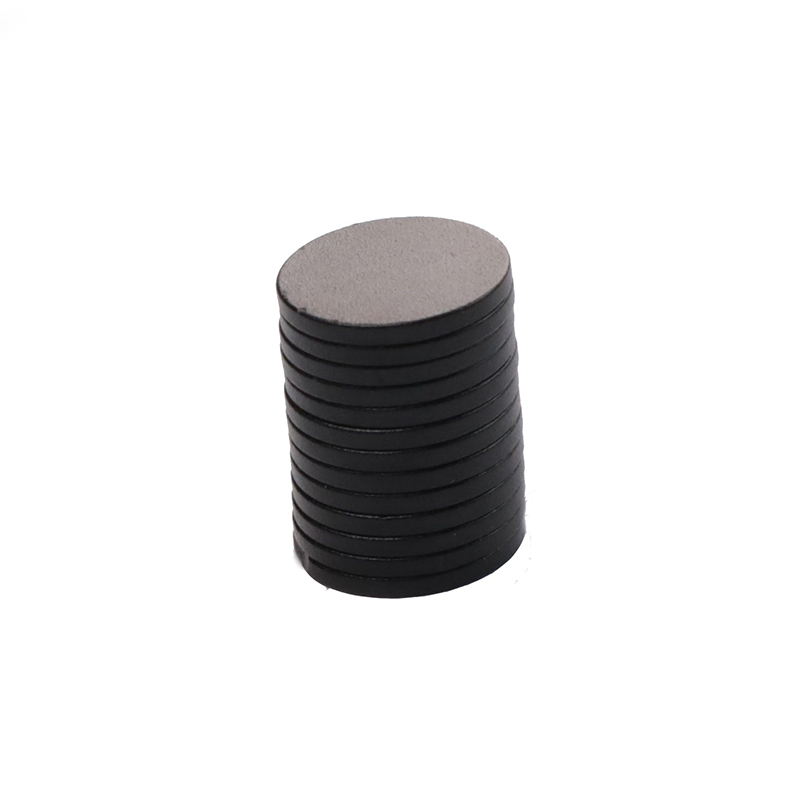

Ez az útmutató klinikai, bizonyítékokon alapuló értékelést nyújt a Ipari N40 neodímium mágnes . Alaposan elemezzük működési előnyeit, fizikai korlátait és reális beszerzési kockázatait. Megtanulja, hogyan igazíthatja közvetlenül a mágneses tulajdonságokat az Ön speciális mérnöki követelményeihez. A beszerzési és tervezői csoportok ezt az objektív keretrendszert felhasználhatják arra, hogy megalapozott döntéseket hozzanak a szűkített listára való felvételről. A szélesebb NdFeB spektrumon belüli N40 minőség pontos megértése biztosítja a napi teljesítmény és a termék hosszú távú élettartamának optimalizálását.
Kulcs elvitelek
- Sweet-Spot teljesítmény: Az N40 minőségek optimális egyensúlyt biztosítanak a nagy mágneses energia (BHmax ~38-41 MGOe) és a gyártási költségek között, ideális a középszintű miniatürizáláshoz.
- Termikus sérülékenységek: A szabványos N40 mágnesek visszafordíthatatlan fluxusveszteséget szenvednek 80°C (176°F) felett, hacsak nincs megadva egy magas hőmérsékletű változat (pl. N40H, N40SH).
- Korróziófüggőség: Az NdFeB magas vastartalma miatt az N40 mágnesek szigorú felületkezelést írnak elő (Ni-Cu-Ni, cink vagy epoxi), hogy megakadályozzák az oxidációt az ipari környezetben.
- Teljes tulajdonlási költség: Az N40 előzetes költsége magasabb, mint a ferrité, de rendszeresen csökkenti a teljes rendszerköltséget, mivel csökkenti a motorok, érzékelők és mágneses szerelvények szükséges lábnyomát.
1. A döntés megalkotása: Mikor adjunk meg ipari N40 neodímium mágnest
A mérnökök folyamatosan szembesülnek egy külön problémával a termékfejlesztés során. Sikeresen integrálniuk kell a nagy sűrűségű mágneses tereket rendkívül korlátozott fizikai terekbe. Az olyan eszközök, mint a szervomotorok, az akusztikus átalakítók és a precíziós érzékelők, nagymértékben támaszkodnak a kompakt mágneses teljesítményre a megfelelő működéshez. Nem lehet egyszerűen bedobni egy nagyobb mágnest, ha a ház kialakítása szigorú méretkorlátokat ír elő. A mágneses komponensnek óriási fluxussűrűséget kell biztosítania anélkül, hogy az eszköz alapterületét megnövelné.
A sikerhez gondosan fel kell mérni a maximális energiatermék (MGOe) és a belső kényszerítő tényező közötti közvetlen kompromisszumot. Az MGOe határozza meg a mágnes nyers tartó- vagy húzóerejét. A belső koercivitás méri az anyag ellenállását a feszültség alatti lemágnesezéssel szemben. A két mutató közötti helyes egyensúly megtalálása határozza meg terméke hosszú távú megbízhatóságát. Egy szabványos 40-es fokozatú mágnes általában 38-41 MGOe BHmax-ot biztosít. Ez a speciális termékcsalád megbízhatóan teljesíti a szigorú üzemeltetési követelményeket anélkül, hogy extrém, rendkívül érzékeny anyagspecifikációkra kényszerítené Önt.
Sok beszerzési csapat aktívan leminősíti anyagkérelmét N52-ről N40-re a prototípuskészítési szakaszban. Ezt a váltást a tömegtermelés kereskedelmi életképességének elérése érdekében hajtják végre. Az N52 mágnes használata óriási erőt garantál, de drasztikusan növeli a beszerzési akadályokat és a hőmérséklet-érzékenységet. Az N40 minőség megőrzi a kritikus tartóerőt, miközben a termelés méretezhető. Több mint elegendő mágneses fluxust kínál hatékony motorok és érzékeny elektronika meghajtásához.
A legjobb gyakorlatok azt diktálják, hogy az anyagminőség kiválasztása előtt át kell tekinteni a pontos légrés-korlátokat. Ha az Ön kialakítása rendelkezik néhány plusz milliméter belső térrel, az N40 mágnes tökéletesen működik. Megakadályozza a túlzott tervezést, csökkenti az ellátási lánc szűk keresztmetszeteit, és hatékonyan tartja a szerelősorokat.
2. Alapvető előnyök (előnyök) a kereskedelmi alkalmazásokban
Az N40-es fokozat kiválasztása kézzelfogható előnyökkel jár a modern gyártási folyamatok számára. Az előnyök között szerepel a nyers mágneses teljesítmény, a gazdaságosság és a széles gyártási rugalmasság.
Először is, az N40 mágnesek kiemelkedően magas remanenciával büszkélkedhetnek robusztus energiatermék mellett. Rutinszerűen nagyjából tízszer nagyobb mágneses húzást biztosítanak, mint a hagyományos kerámia- vagy ferritmágnesek, amelyek pontosan azonos fizikai térfogattal rendelkeznek. Ez a hihetetlen energiasűrűség lehetővé teszi a termékek agresszív miniatürizálását több szektorban. A mérnökök kihasználják ezt a sajátos tulajdonságot a repülőgép-alkatrészek, az autóipari modulok és a hordható fogyasztói elektronika tömegének jelentős csökkentésére. A kisebb mágnes elkerülhetetlenül egy könnyebb külső házat jelent, amely közvetlenül a rendszer általános hatékonyságát befolyásolja.
Másodszor, ez a minőség a spektrum felső végéhez képest rendkívül jobb költség-teljesítmény arányt kínál. Előállítása egy Az ipari N40 neodímium mágnes kevesebb tőkét igényel, mint az N45-N52 fokozatok gyártása. A legmagasabb minőségűek sokkal nagyobb mennyiségű nehéz ritkaföldfém elemet igényelnek, különösen a diszproziumot, hogy megőrizzék stabilitásukat. A szabványos N40 lényegesen kevesebb diszproziumot igényel normál működési környezetben. Ez az alapvető különbség rendkívül vonzóvá teszi az anyagot a nagy volumenű gyártáshoz, ahol minden cent számít.
Harmadszor, skálázható gyártási sokoldalúságot érhet el. Az NdFeB anyag nagyon fogékony a precíziós megmunkálásra közvetlenül az utolsó mágnesezési lépés előtt. A gyártók a nyers blokkokat rendkívül összetett geometriákká alakíthatják. Könnyedén beszerezhet speciális íveket, szűk tűrésű gyűrűket és süllyesztett blokkokat. Az automatizált összeszerelő sorok teljes mértékben ezekre a speciális formákra támaszkodnak a gyors, hibamentes integráció érdekében.
Főbb teljesítményelőnyök ellenőrzőlista:
- Minimális fizikai térfogatához képest hatalmas tartóerőt biztosít.
- Lehetővé teszi a drasztikus súlycsökkentést mobil vagy légi eszközök esetén.
- Csökkenti a drága nehéz ritkaföldfémek függőségét.
- Kiváló megmunkálhatóságot biztosít egyedi kereskedelmi házformákhoz.
3. Működési korlátok és mérnöki kockázatok (hátrányok)
Lenyűgöző működési erősségei ellenére az NdFeB anyag speciális sebezhetőségeket rejt magában. A katasztrofális terepi meghibásodások megelőzése érdekében aktívan meg kell határoznia ezeket a fizikai korlátokat.
A hőérzékenység az elsődleges műszaki kockázat. A szabványos N40 gyorsan elveszíti mágnesességét, amikor a környezeti hőmérséklet megközelíti a 80 °C-ot. A mérnököknek egyértelműen különbséget kell tenniük az anyag Curie-hőmérséklete és a maximális üzemi hőmérséklet között. 80°C feletti hőmérséklet visszafordíthatatlan fluxusveszteséget okoz. A mágnes még lehűlés után sem nyeri vissza erejét. Ennek a kockázatnak a csökkentése érdekében frissítenie kell a magas hőmérsékletű változatokra, ha a környezeti hő elkerülhetetlen. Megadhatja az N40H-t 120°C-hoz, az N40SH-t 150°C-hoz vagy az N40UH-t 180°C-os környezethez. A zárt hangszórószekrények és a nehézipari gépek rendszerint megkövetelik ezeket a speciális, magas hőmérsékletű utótagokat a túléléshez.
Ezután figyelembe kell vennie az anyag oxidációra és gyors korrózióra való nagy érzékenységét. Az NdFeB anyagokból teljesen hiányzik a természetes korrózióállóság. A magas vastartalom védelem nélkül szinte azonnal rozsdásodik. A nedvességnek, sópermetnek vagy ipari vegyszereknek való kitettség gyors lebomlást vált ki. A mágnesek súlyos szerkezeti hámláson mennek keresztül, ami ezt követően teljesen elveszíti mágneses integritását. A kötelező megfelelés a többrétegű felületi bevonatok szigorú specifikáció-érvényesítését írja elő. Az ipari szabvány a robusztus nikkel-réz-nikkel (Ni-Cu-Ni) bevonat, bár a speciális alkalmazásokhoz cink vagy epoxigyanta rétegekre lehet szükség.
Végül a mechanikai ridegség komoly napi összeszerelési kihívást jelent. A neodímium mágnesek szerkezetileg gyengék és nagyon törékenyek. Könnyen széttöredeznek, megrepednek vagy összetörnek bármilyen nagy sebességű ütközéskor. Ha két erős mágnes összepattan egy fém munkapadon, akkor valószínűleg veszélyes repeszké törnek. A megvalósítási valóság szigorú kezelési protokollokat igényel. A gyárpadló személyzetének speciális, nem mágneses szerelőszerszámokra, nagy teherbírású távtartó gyűrűkre és átfogó biztonsági képzésre van szüksége.
Gyakori hiba: Soha ne illessze ezeket a rideg mágneseket merev fémházakba a hőtágulási különbségek kiszámítása nélkül. A táguló fém összetöri a törékeny mágnest.
4. N40 kontra alternatív mágneses anyagok (értékelő mátrix)
A mágneses anyagok értékeléséhez a fizikai tulajdonságok közvetlen, bizonyítékokon alapuló összehasonlítása szükséges. Pontosan meg kell értenie, hogy az N40-es mágnes hogyan áll szemben a régebbi örökölt technológiákkal és a szomszédos ritkaföldfém-minőségekkel.
N40 kontra ferrit (kerámia)
A ferritmágnesek továbbra is hihetetlenül olcsón gyárthatók, és rendkívül korrózióállóak. Nem igényelnek semmilyen védőbevonatot. Fizikailag azonban terjedelmesek, és viszonylag gyenge mágneses teret bocsátanak ki. A döntési szabály itt egyértelmű és abszolút. Válassza az N40-et, ha a rendelkezésre álló hely vagy a teljes tömeg jelenti az elsődleges tervezési korlátot. Válassza a Ferritet az alacsony költségű, nagy alapterületű alkalmazásokhoz, amelyek folyamatosan működnek nedves vagy erősen korrozív környezetben.
N40 vs. Samarium Cobalt (SmCo)
Az SmCo kivételes hőmérsékleti stabilitást biztosít az egész területen. 300°C-ig biztonságosan működik anélkül, hogy visszafordíthatatlan fluxusveszteséget szenvedne. Fantasztikus natív korrózióállósággal is rendelkezik, anélkül, hogy külső réz- vagy nikkelbevonatot igényelne. Sajnos az SmCo beszerzése rendkívül költséges, és az ellátási lánc súlyos ingadozására hajlamos. Az alapvető döntési szabály az N40-et részesíti előnyben a 80°C alatti alkalmazásoknál a beszerzési költségvetés szabályozására. Az SmCo-t szigorúan extrém repülési feladatokra vagy mélyfúrásokra kell fenntartani, ahol elkerülhetetlen a túlzott hőség.
Normál N40 és 'Low Cost' N35/N38
A vevők gyakran megpróbálják bezárni a pénzügyi hiányt azáltal, hogy alacsonyabb minőséget, például N35-öt vagy N38-at vásárolnak. Az N35-ös határköltség-megtakarítás azonban ritkán indokolja a tartóerő meredek csökkenését. Gyakran szembesül a termékek kiterjedt újratervezésével, csak hogy fizikailag is alkalmazkodjon a gyengébb mágneses térhez. Az N40 a megbízható fluxussűrűség és a kezelhető beszerzési költségek közötti végleges édes pont.
Az alábbiakban egy összehasonlító értékelési mátrix látható, amely szemlélteti ezeket a kritikus anyagi különbségeket.
Mágneses anyag teljesítményének értékelése Mátrix
| anyagminőség |
Mágneses szilárdság |
Korrózióállóság |
Max. működési hőmérséklet |
költségprofil |
| N40 Neodímium |
Magas (~40 MGOe) |
Alacsony (bevonatot igényel) |
80°C (normál) |
Mérsékelt |
| Ferrit (kerámia) |
Alacsony (~4 MGOe) |
Magas (natív) |
250°C |
Alacsony |
| Szamáriumi kobalt (SmCo) |
Közepes-magas |
Magas (natív) |
300°C+ |
Nagyon magas |
| N35 Neodímium |
Mérsékelt (~35 MGOe) |
Alacsony (bevonatot igényel) |
80°C (normál) |
Közepes-alacsony |
5. Megvalósítási valóság: beszerzés, megfelelőség és minőség-ellenőrzés
A megfelelő fokozat kiválasztása az adatlapon a mérnöki küzdelemnek csak a felét jelenti. A sikeres megvalósítás szigorú felügyeletet igényel a beszerzési és a végső összeszerelési szakaszban.
Először is, a beszerzési csapatoknak gondosan értékelniük kell a szállítói igényeket. Jelentős iparági kockázat áll fenn a 'hamis' vagy kevert minőségekkel kapcsolatban. A gátlástalan eladók időnként a szabványnak nem megfelelő anyagokat keverik, hogy mesterségesen elérjék a célzott N40-es árkategóriákat. Használható tanácsként kifejezetten meg kell követelnie a lemágnesezési görbéket a szállítótól. Kérjen BH-görbéket és részletes hiszterézis grafikonokat, amelyek közvetlenül az adott szállítmány tételszámaihoz vannak kötve. Ez a papírmunka igazolja, hogy a szállított anyag valóban megfelel az előírt N40-es küszöbértéknek.
Másodszor, a tűréshatárok és a bevonatvizsgálatok megszabják a fizikai sikert a gyárban. Hihetetlenül szűk mérettűréseket kell megadnia, általában ±0,05 mm körül mozognak. A rossz méretű mágnesek az automata összeszerelő sorok elakadását vagy helytelen beállítását okozzák. Ezenkívül ellenőriznie kell a bevonat vastagságát a szabványos sószóró vizsgálattal (SST). A sérült nikkelbevonat a felület alatti gyors, láthatatlan oxidáció miatt idő előtti térkieséshez vezet.
Végül hozzon létre egy nagyon logikus szűkítési keretrendszert. Szisztematikusan térjen át az elméleti kiválasztástól a szigorú prototípus-tesztelés felé. Azonnali következő lépései közé tartozik a műszaki anyagbiztonsági adatlapok (MSDS) kérése. Ellenőrizze, hogy a kiválasztott mágnesek megfelelnek-e a veszélyes anyagokra vonatkozó összes jelenlegi RoHS és REACH megfelelőségi szabványnak. Mindig rendeljen első cikk-ellenőrzési (FAI) mintákat, mielőtt tömeggyártásra vállalkozna. Egy kis tétel fizikai tesztelése biztosítja, hogy a mágnesek repedés nélkül túléljék a tényleges összeszerelési folyamatot.
Következtetés
An Az ipari N40 neodímium mágnes egyértelműen a térbeli hatékonyság és a működési gazdaságosság páratlan egyensúlyát kínálja. Hihetetlenül jól szolgálja a modern mérnöki feladatokat. A termikus sérülékenységeket és a környezeti kockázatokat azonban proaktívan, teljes mértékben a végső termékterven kívül kell terveznie.
A projekt teljes sikerének biztosítása érdekében fontolja meg a következő lépéseket:
- Gondosan ellenőrizze a pontos üzemi hőmérsékletet, hogy megállapítsa, elegendő-e a szabványos N40, vagy szüksége van-e az N40H frissítésére.
- A megfelelő felületbevonási stratégia meghatározásához térképezze fel készüléke várható környezeti expozícióját.
- Kérjen FAI-mintákat az ellenőrzött BH-görbék mellett a szállítójától, hogy garantálja a hiteles anyagteljesítményt.
- Speciális, nem mágneses szerelőfülek tervezése, amelyek megvédik a rideg alkatrészeket a nagy sebességű ütésektől a gyártás során.
GYIK
K: Mennyi az N40 neodímium mágnes maximális üzemi hőmérséklete?
V: A szabványos N40 neodímium mágnes biztonságosan működik 80°C-ig (176°F). Ennek a határértéknek a túllépése a mágneses erő visszafordíthatatlan elvesztését okozza. Ha az alkalmazás magasabb hőt igényel, meg kell adnia egy magas hőmérsékletű változatot. Például az N40H ellenáll a 120 °C-nak, az N40SH eléri a 150 °C-ot, az N40UH pedig biztonságosan kezeli a 180 °C-ot.
K: Hogyan bírja ki az ipari N40 neodímium mágnes tengeri környezetben?
V: A szabványos NdFeB anyagok nedves vagy sós körülmények között gyorsan lebomlanak. Az alapvető nikkelezés végül meghibásodik tengeri körülmények között. Speciális epoxi bevonatokat vagy robusztus horganyzást kell megadni a nedvesség behatolásának megakadályozására. A többrétegű tokozás hatékonyan megakadályozza az oxidációt és a szerkezeti hámlást zord óceáni környezetben.
K: Alkalmasak az N40 mágnesek nagy hűségű hangszóró-meghajtókhoz?
V: Igen, nagyon hatékonyak a hangszóró-meghajtók számára. Kompakt térben hatalmas fluxussűrűséget biztosítanak, javítva az akusztikus kimenetet. A nagy csúcsterhelés azonban jelentős hangtekercs-hőt termel. Gondos hűtőbordát kell beépíteni, hogy a mágnes ne lépje túl Curie-hőmérsékletét, és ne szenvedjen hő demagnetizálódást.
K: Hogyan ellenőrizhetem, hogy valóban N40 minőségű mágnest kaptam, és nem N35-öt?
V: Szemrevételezéssel nem lehet meghatározni a mágnes pontos minőségét. Meg kell követelnie a szállítótól, hogy biztosítson ellenőrizhető BH-görbe dokumentációt, amely kifejezetten az Ön tételéhez kapcsolódik. Ezenkívül egy ellenőrzött laboratóriumi beállításban használjon Gauss-mérőt a felületi mező mérésére, és biztosítsa, hogy az tökéletesen illeszkedjen az N40 specifikációs szabványokhoz.
