Hoë bedryfstemperature bly die primêre mislukkingspunt vir standaard neodymium (NdFeB) magnete in deurlopende industriële toepassings. Soos komponente hitte genereer tydens werking, word standaard magnetiese velde vinnig afgebreek en verswak. Ingenieurs en verkrygingspanne moet voortdurend magnetiese sterkte, termiese stabiliteit en materiaalbegroting balanseer as 'n streng operasionele vereiste. Die keuse van 'n onvoldoende graad lei dikwels tot katastrofiese motoriese mislukking in die veld. Omgekeerd, oorspesifikasie blaas projekbegrotings onnodig op.
Hierdie resensie breek die streng af Hoë-temperatuurbestande N35SH-magneet , wat sy basislynspesifikasies en meganiese implementeringsrisiko's evalueer. Ons ondersoek praktiese toepassings wat wissel van permanente magneet sinchrone motors (PMSM) tot kritieke kommersiële sensors. Ten slotte dek ons belangrike voorsieningskettingoorwegings om jou te help bepaal of dit perfek by jou spesifieke ingenieursvereistes pas.
Sleutel wegneemetes
- Termiese drempels: N35SH is ontwerp om betroubaar te werk tot 150°C (302°F), wat die onomkeerbare vloedverlies voorkom wat algemeen gesien word in standaard N35-grade bo 80°C.
- Koste-tot-prestasie: Dit bied 'n pragmatiese middeweg - lewer standaard magnetiese sterkte (35 MGOe) gekombineer met hoë dwangvermoë (SH-gradering) sonder die steil premie van SmCo (Samarium Cobalt) magnete.
- Toepassingspas: Optimaal vir permanente magneet-sinchrone motors (PMSM), motorsensors en industriële aktuators waar hitte-opwekking onvermydelik is, maar ruimte beperk is.
- Verkrygingsrealiteit: Verkrygingslewensvatbaarheid berus grootliks op geverifieerde bondel-tot-batch-konsekwentheid, akkurate toetsing (demagnetiseringskrommes) en toepaslike oppervlakbehandelings (bv. Sink of NiCuNi) om oksidasie te voorkom.
Die ingenieursprobleem: waarom standaard grade onder hitte misluk
Standaard neodymiummagnete degradeer vinnig onder termiese spanning. Wanneer omgewingstemperature styg, verloor hul interne magnetiese domeine belyning. Hierdie fisiese verandering veroorsaak 'n verskynsel bekend as omkeerbare vloedverlies. As die komponent afkoel, keer die magnetiese sterkte ten volle terug. Om die materiaal verby sy maksimum bedryfsdrempel te stoot, verander egter alles. Onomkeerbare vloedverlies vind plaas. Die komponent verloor permanent sy houkrag. Jy kan nie hierdie verlore werkverrigting herstel sonder om die grondstof heeltemal te hermagnetiseer nie.
Baie ingenieurspanne staar 'n moeilike balanseertoertjie te staan. U moet projekbegrotings en prestasievermoëns perfek in lyn bring. Oorspesifikasie van grade verhoog jou vervaardigingskoste. Jy kan dalk onnodig 'n EH- of AH-graad kies vir 'n matige warm omgewing. Omgekeerd veroorsaak onderspesifikasie later katastrofiese komponentfaling. ’n Standaard N35-graad kan eenvoudig nie interne motorhitte oorleef nie.
Besluitnemers het hoogs verifieerbare sukseskriteria nodig. Jy moet altyd magnetiese oplossings evalueer op grond van drie kernfaktore:
- Verifieerbare maksimum bedryfstemperatuurlimiete gebaseer op termiese toetsdata.
- Voldoende intrinsieke dwang wat spesifiek ontwerp is vir jou beoogde toepassing.
- Betroubare voorsieningskettingbeskikbaarheid wat in staat is om volumevervaardigingskedules te ondersteun.
Om hierdie termiese meganika te verstaan, verseker dat u die regte materiaal kies. Jy vermy duur herontwerpe en skakel die risiko van onverwagte veldmislukkings uit.
Tegniese spesifikasies van die hoë-temperatuur-weerstandige N35SH-magneet
Om magnetiese spesifikasies te evalueer vereis 'n gedetailleerde blik op kernprestasiemaatstawwe. Die N35SH-graad bied 'n unieke balans van krag en duursaamheid. U moet drie primêre aanwysers hersien om die vermoë daarvan te verstaan.
| Eiendomswaardereeks |
|
Ingenieursimpak |
| Residuele vloeddigtheid (Br) |
11,7 – 12,1 kG |
Verskaf die basislyn vashou- of dryfkrag in 'n toepassing. |
| Intrinsieke dwang (Hcj) |
≥ 20 kOe |
Die kritieke metrieke weerstaan demagnetisering in hoë hitte en aktiewe velde. |
| Maksimum energieproduk (BHmax) |
33 – 36 MGOe |
Bepaal die algehele energiedigtheid en fisiese grootte vereistes. |
Die 'SH'-benaming staan vir Super High. Hierdie spesifieke gradering bevestig 'n maksimum bedryfstemperatuur van 150°C. Dit beskik oor 'n hoogs gespesialiseerde temperatuurkoëffisiënt vir beide Br en Hcj. Wanneer die magneet warm word, daal die vloeddigtheid teen 'n voorspelbare, beheerde tempo. Jy kan motorgapings en sensortoleransies rondom hierdie presiese vervalkurwe ontwerp.
Ingenieurs moet streng verifikasiepraktyke aanneem. Versoek altyd spesifieke BH-kurwe (demagnetisering) verslae van jou vervaardigingsvennote. Jy benodig hierdie verslae geteken by 20°C, 100°C en 150°C. Die hersiening van hierdie termiese dinamika bevestig die verskafferseise. Dit waarborg ook jou Hoë-temperatuur-weerstandige N35SH-magneet sal betroubaar presteer tydens piekbedryfsiklusse.

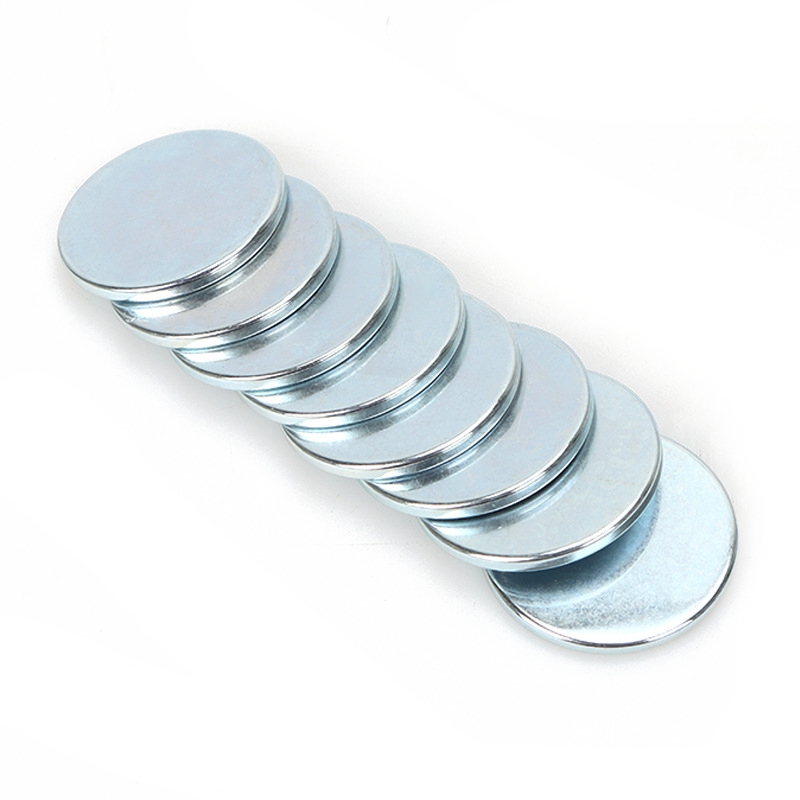

N35SH vs. Standaard N35 en Alternatiewe Grade
Die vergelyking van grade beklemtoon direk waarom die N35SH-benaming bestaan. 'n Standaard N35-magneet en 'n N35SH-magneet deel identiese trekkrag by kamertemperatuur. Albei lewer ongeveer 35 MGOe. Die standaard N35 degradeer egter vinnig sodra dit 80°C verbysteek. Vir enige termiese omgewing het jy die SH-variant streng nodig om operasionele integriteit te handhaaf.
Jy mag dalk wonder hoekom jy N35SH moet kies bo hoër-sterkte SH grade soos N38SH of N40SH. Kortlys maak staat op praktiese logika. N35SH bied wêreldwyd beter beskikbaarheid van grondstowwe. Dit bied ook laer vervaardigingskoste. As 35 MGOe voldoende wringkrag en houkrag verskaf, verspil die opgradering na N40SH begroting.
Toedienings wat 150°C oorskry, vereis deurgaans 'n heeltemal ander chemie. Jy moet Samarium Cobalt (SmCo) vir uiterste hitte gebruik. SmCo is egter duur en meganies bros. Vir die 100°C tot 150°C-reeks bied N35SH voortreflike fisiese krag. Dit bied beter strukturele integriteit en aansienlik laer verkrygingskoste.
| Materiaal Graad |
Maks Temp Limit |
Relatiewe Koste |
Ideale Gebruik Geval |
| Standaard N35 |
80°C |
Laag |
Verbruikerselektronika, basiese housamestellings by kamertemp. |
| N35SH |
150°C |
Matig |
Industriële motors, warm enjins, swaar wrywingsareas. |
| N40SH |
150°C |
Hoog |
Hoë-wringkragmotors wat kleiner fisiese afmetings benodig. |
| SmCo (Standaard) |
250°C - 350°C |
Baie hoog |
Ruimtevaartturbines, diepgat boortoerusting. |
Primêre industriële en kommersiële toepassings
Die implementering van die korrekte magnetiese graad verander produkbetroubaarheid oor verskeie sektore. Die unieke termiese stabiliteit van hierdie spesifieke materiaal maak dit 'n kernkomponent in moderne ingenieurswese.
- Elektriese motors en kragopwekkers: Permanente Magneet Sinchronous Motors (PMSM) maak sterk staat op N35SH boog- en segmentvorms. Tydens swaar vrag word statorhitte direk na die rotor oorgedra. Die SH-koërsiwiteitgradering verseker dat die rotormagnete hierdie konstante termiese deurweek oorleef. EV-dryfbane en industriële servo's gebruik hierdie komponente om konsekwente wringkragkurwes te handhaaf.
- Motor- en lugvaartsensors: Moderne enjinruimtes genereer intense omgewingshitte. Motoringenieurs integreer hierdie magnete in ABS-sensors en nokasposisiesensors. Uitlaatstelsel-aktuators vind ook baat by hulle. Hulle handhaaf akkurate magnetiese velde wat nodig is vir presiese sensorlesings ondanks uiterste plaaslike temperature.
- Kommersiële magnetiese samestellings: Industriële omgewings stel gereedskap bloot aan swaar wrywing. U sal N35SH-blokke vind wat geïntegreer is in persoonlike magnetiese houstelsels. Swaardiens-vloeistoffiltreringstelsels gebruik dit om metaalafval in warm oliestrome op te vang. Pasgemaakte trapblokke werk betroubaar, selfs wanneer dit aan hoë fabriekshitte blootgestel word.
Die gebruik van hierdie graad verseker toerusting lang lewe. Vervaardigers kan met selfvertroue langer waarborge bied. Jy vermy die verborge koste van vroeë komponentmoegheid.
Pasmaak, toleransies en implementeringsrisiko's
Ontwerp rondom neodymium vereis noukeurige aandag aan fisiese kwesbaarhede. Vormfaktorkompleksiteit stel beduidende vervaardigingswerklikhede bekend. Die bewerking van boog-, trap- of pasgemaakte blokgeometrie verg akkuraatheid. Ingewikkelde vorms verhoog die risiko van randafsplintering dramaties. Afgekapte rande stel die rou neodymium bloot aan vog, wat lei tot vinnige daaropvolgende oksidasie.
Oppervlakbehandelings speel 'n deurslaggewende rol om hierdie korrosie te voorkom. U moet die lang lewe van die laag evalueer op grond van u bedryfsomgewing:
- Sink (Zn): Koste-effektief en hoogs geskik vir matige binnenshuise omgewings. Dit dien as 'n basiese opofferende versperring.
- Nikkel-Koper-Nikkel (NiCuNi): Die erkende industriestandaard. Dit bied uitsonderlike korrosiebestandheid en 'n duursame, gladde afwerking vir meganiese pers.
- Epoksie: Streng nodig vir omgewings met hoë humiditeit, soutsproei of direkte chemiese blootstelling.
Montagerisiko's vereis proaktiewe beplanning. Die hantering van hierdie komponente bied duidelike uitdagings omdat hulle inherent bros is. Outomatiese monteerlyne vereis buitengewone stywe dimensionele toleransies, tipies +/- 0.05 mm. Sonder hierdie toleransies veroorsaak perspassing meganiese spanningsbreuk. Ons beveel aan om ruim afkante op alle pasgemaakte blokke te ontwerp. Afkante verminder hoekspanning tydens outomatiese invoegings.
'n Algemene fout behels die gebruik van basiese gom in hoë-hitte samestellings. Jy moet die magneet met 'n termies gegradeerde industriële epoksie koppel. Standaard gom degradeer by 100°C, wat veroorsaak dat die magneet losmaak lank voordat dit sy magnetiese lading verloor.
Verkrygingsvoldoening en verskafferskontrole
Om 'n betroubare voorsieningsketting te verseker, vereis streng verskafferskontrole. Bondelkonsekwentheid verteenwoordig die nommer een risiko by die invoer van industriële magnetiese materiale. Jy sal dalk een uitstekende bondel ontvang, gevolg deur 'n heeltemal onvoldoende tweede aflewering. Intrinsieke koërsiwiteit (Hcj) variansie tussen groepe veroorsaak onvoorspelbare motoriese prestasie. Skets die absolute noodsaaklikheid daarvan om deurlopende statistiese prosesbeheer (SPC) data van jou fabrieksvennote aan te vra.
Reguleringsnakoming is ononderhandelbaar vir globale verspreiding. Maak seker dat u geselekteerde verskaffer verifieerbare RoHS- en REACH-sertifisering verskaf. Hierdie dokumente bewys dat die materiaal nie gevaarlike swaar metale het nie. Hulle hou jou eindprodukte voldoen om te koop in Europese en Noord-Amerikaanse markte.
Uitvoer- en invoerlogistiek vereis gespesialiseerde kennis. U moet aan magnetiese afskermvereistes voldoen vir alle lugvragversendings. Onbeskermde magnete meng in met vliegtuignavigasiestelsels en sal onmiddellike doeaneverwerping in die gesig staar. Beplan ook jou produksieskedules noukeurig. Pasgemaakte hoë-temperatuur gereedskap vereis gewoonlik langer leitye. Faktor in ten minste vier tot ses weke vir pasgemaakte vorms en aanvanklike sny-opstellings.
Gevolgtrekking
Die N35SH-graad is nie 'n universele oplossing vir elke ingenieursuitdaging nie, maar dit staan as die mees ekonomies lewensvatbare neodymiumoplossing vir toepassings wat streng in die 80°C tot 150°C venster werk. Dit balanseer rou houkrag met kritieke termiese veerkragtigheid.
Om effektief vorentoe te beweeg, moet u ingenieurspanne die volgende stappe neem:
- Finaliseer jou ruimtelike beperkings, en bevestig die presiese grootte en vorm wat nodig is vir jou samestelling.
- Bevestig die piek omgewingstemperature wat jou produk tydens ergste scenario's sal ervaar.
- Versoek fisiese prototipes van geverifieerde verskaffers langs bypassende BH termiese kurwes vir gelokaliseerde toetsing.
- Evalueer verskillende deklaagopsies gebaseer op jou verwagte omgewingsblootstelling.
Gereelde vrae
V: Beteken die 'SH'-gradering dat die magneet nooit sy lading sal verloor nie?
A: Nee. Dit beteken die magneet weerstaan onomkeerbare vloedverlies tot 150°C. As dit aan temperature buite hierdie limiet blootgestel word, of blootgestel word aan sterk opponerende magnetiese velde by piektemperature, sal permanente agteruitgang onvermydelik plaasvind.
V: Kan ek 'n N52-magneet vervang met 'n N35SH vir beter hittebestandheid?
A: Ja, maar slegs as jou meganiese ontwerp 'n vermindering van ongeveer 30% in algehele magnetiese sterkte (Br) kan akkommodeer. Standaard N52 grade is aansienlik sterker by kamertemperatuur, maar kan nie hoë termiese omgewings oorleef nie.
V: Wat is die minimum bestelhoeveelheid (MOQ) vir pasgemaakte N35SH-magnete?
A: Alhoewel volumebestellingshoeveelhede volgens vervaardiger verskil, vereis pasgemaakte boog- of trapgeometrie gewoonlik hoër aanvanklike bestellings. Verskaffers versoek dikwels 1 000 of meer eenhede om die basislynkoste van pasgemaakte sny en gespesialiseerde magnetiseringsgereedskap te absorbeer.
V: Hoe beïnvloed 'n sinkbedekking die werkverrigting van 'n N35SH-magneet?
A: Sink verander nie die werklike magnetiese uitset nie. Dit bied bloot 'n opofferende versperring teen omgewingsoksidasie. Dit is effens dikker en aansienlik minder duursaam teen soutsproei wanneer dit direk vergelyk word met NiCuNi- of Epoxy-bedekkings.
