مگنت سفارشی N40 چیست؟ کاربردها و مزایا توضیح داده شده است

مهندسی مدرن نیاز به تعادل ظریفی از محدودیت‌های فضایی، اقتصاد واحد و قدرت مغناطیسی خام در طول توسعه محصول دارد. هنگام طراحی الکترونیک فشرده یا موتورهای با راندمان بالا، مهندسان اغلب به دیواری برخورد می کنند که سعی می کنند اجزای مغناطیسی مناسب را تامین کنند. پایبندی به گزینه های استاندارد می تواند مونتاژ شما را به خطر بیندازد، در حالی که تعیین بیش از حد منجر به هدر رفتن بودجه می شود. آهنرباهای نئودیمیوم استاندارد N40 (NdFeB) درست در وسط طیف عملکرد قرار دارند. آنها تعادل بسیار قابل اعتمادی از قدرت نگهداری و هزینه تولید ارائه می دهند.

حرکت از اجزای مغناطیسی خارج از قفسه به هندسه های سفارشی مستلزم ارزیابی دقیق مشخصات فنی و قابلیت های فروشنده است. شما باید عوامل محیطی، یکپارچگی ساختاری و مقیاس تولید بلند مدت را در نظر بگیرید. در این مقاله، نحوه رمزگشایی درجه N40 و مقایسه آن با سایر گزینه های نئودیمیم را خواهید آموخت. ما کاربردهای صنعتی اصلی، مشخصات طراحی ضروری و نکات کاربردی را برای انتخاب یک شریک تولیدی قابل اعتماد برای زنده کردن طرح های سفارشی شما بررسی خواهیم کرد.

خوراکی های کلیدی

• عملکرد Sweet Spot: یک درجه N40 محصول حداکثر انرژی (BHmax) 38-41 MGOe را ارائه می دهد، که یک حد وسط قابل اعتماد بین کلاس های استاندارد N35 و N52 برتر ارائه می دهد.
• ویژگی کاربرد: طراحی یک آهنربای سفارشی N40 امکان کنترل دقیق هندسه، جهت مغناطیسی و حفاظت از محیط زیست (پوشش) را فراهم می کند.
• محدودیت های حرارتی: آهنرباهای استاندارد N40 در دمای عملیاتی 80 درجه سانتیگراد حداکثر خروجی را دارند. فراتر از این نیاز به انواع با دمای بالا (مانند N40H یا N40SH) دارد.
• انتخاب شریک: تعامل زودهنگام با یک سازنده آهنربای سفارشی واجد شرایط، چرخه نمونه‌سازی اولیه را کاهش می‌دهد و انطباق با تلورانس‌های ابعادی دقیق را تضمین می‌کند.

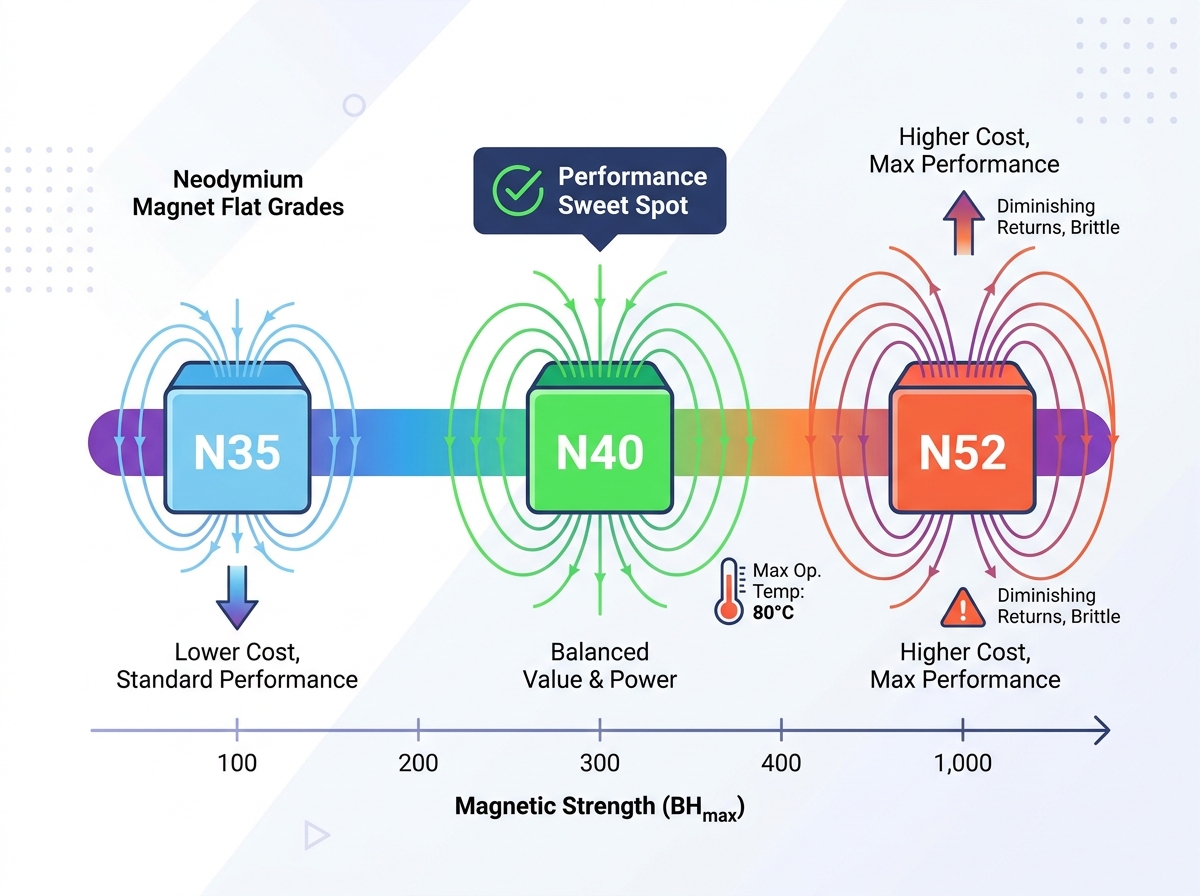

رمزگشایی درجه N40: معاوضه هزینه در مقابل عملکرد

'40' واقعاً از نظر عملی به چه معناست؟ مهندسان از محصول حداکثر انرژی (BHmax) برای تعیین کمیت قدرت مغناطیسی استفاده می کنند. واحد علمی اندازه گیری Mega-Gauss Oersteds (MGOe) است. یک جزء N40 یک BHmax بین 38 تا 41 MGOe تولید می کند. این فیزیک خام مستقیماً به نیروی نگهدارنده هولناک و شار مغناطیسی متراکم تبدیل می شود. شما می توانید نیروهای کششی بسیار قوی را در حجم های بسیار کوچک به دست آورید. این به مهندسان آزادی زیادی برای نوآوری می دهد.

چرا باید از N35 به N40 ارتقا دهید؟ بسیاری از طرح های قدیمی به شدت به N35 متکی هستند. این به عنوان درجه پایه پایه برای کالاهای مصرفی عمل می کند. با این حال، ارتقاء به N40 باعث افزایش 10 تا 15 درصدی در قدرت مغناطیسی می شود. هنگامی که کوچک سازی تهاجمی اهمیت دارد، این به راحتی افزایش هزینه نهایی مواد را توجیه می کند. اگر باید محفظه حسگر را چند میلی متر کوچک کنید، یک قطعه N40 دقیقا همان میدان مغناطیسی یک واحد N35 بزرگتر را فراهم می کند.

برعکس، چرا از N52 پریمیوم دانگرید می کنید؟ همه به طور غریزی حداکثر قدرت را می خواهند. نمرات ممتاز N52 استحکام فوق العاده ای را ارائه می دهند. با این حال، قطعات N52 از بازده کاهش شدید رنج می برند. هزینه تولید و منبع آنها بسیار بیشتر است. آنها همچنین شکنندگی قابل توجهی را افزایش می دهند. هنگامی که یک عنصر N40 برای برنامه مورد نظر شما کافی باشد، در هزینه صرفه جویی می کنید. همچنین دوام مکانیکی مجموعه خود را بهبود می بخشید.

قبل از نهایی کردن نقشه های خود، باید مفروضات عملیاتی را به دقت درک کنید. آهنرباهای N40 اصلاح نشده در برابر مغناطیس زدایی غیرقابل برگشت بالای 80 درجه سانتیگراد (176 درجه فارنهایت) بسیار حساس هستند. این دمای پایه به عنوان یک سقف سخت عمل می کند. اگر مواد را در معرض حرارت بالاتر قرار دهید، برای همیشه مغناطیس ساختاری خود را از دست می دهد. برای تجاوز مطمئن از این حد حرارتی به یک نوع با دمای بالا نیاز دارید. پسوندهایی مانند H، SH یا UH که به درجه متصل می شوند، این قابلیت های حرارتی تخصصی را نشان می دهند.

درجه آهنربا	BHmax (MGOe)	هزینه تولید نسبی محدوده	سناریوی موردی استفاده اولیه
N35	33 - 35	کم	لوازم الکترونیکی مصرفی پایه
N40	38 - 41	متوسط	مجموعه های صنعتی کوچک
N52	49 - 52	بالا	محدودیت های اندازه شدید

مزایای فنی و تجاری مگنت سفارشی N40

شما هنگام طراحی یک مزیت ساختاری عظیم به دست می آورید مگنت سفارشی N40 ابتدا به کارایی فضا و وزن عمیق نگاه کنید. نئودیمیم دارای چگالی انرژی بسیار زیاد در هر سانتی متر مکعب است. مهندسان به شدت بر این ویژگی فیزیکی منحصر به فرد متکی هستند. شما می توانید ردپای کلی مجموعه های خود را به شدت کاهش دهید. این ماده مدرن را با فریت های قدیمی یا جایگزین های AlNiCo مقایسه کنید. یک بلوک نئودیمیوم کوچک به راحتی از یک حلقه فریت بزرگ بهتر عمل می کند. این به شما کمک می کند تا محصولات شیک تر و سبک تر بسازید.

اقتصاد زنجیره تامین قابل پیش بینی نیز نقش مهمی در تولید مدرن دارد. کارخانه های ریخته گری N40 را در سطح جهانی در مقادیر انبوه تولید می کنند. این به عنوان یک درجه متوسط ​​به طور گسترده پذیرفته شده و بسیار مورد تقاضا عمل می کند. این حجم تولید بالا، در دسترس بودن مواد خام نسبتاً پایدار در طول سال را تضمین می کند. شما از نوسانات شدید قیمت که معمولاً در گریدهای فوق‌العاده دیده می‌شود اجتناب می‌کنید. تیم های تدارکاتی می توانند قراردادهای قیمت انبوه قابل پیش بینی بیشتری را امضا کنند. این ثبات، پیش بینی تولید بلند مدت را بسیار آسان تر می کند.

ادغام مناسب به عنوان یکی دیگر از مزایای اصلی برجسته است. اشکال تجاری استاندارد به ندرت کاملاً در طرح های مدرن بسیار پیچیده قرار می گیرند. ابعاد سفارشی راه‌حل‌های مکانیکی خسته‌کننده و زمان‌بر را حذف می‌کنند. می‌توانید قوس‌های پیچیده، بلوک‌های شکاف‌دار یا حلقه‌های کاملاً فرو رفته سفارش دهید. این اشکال سفارشی دقیق به صورت یکپارچه در مونتاژ محصول نهایی شما فرو می‌روند. خطوط تولید را تسریع می‌کنید، ساعات کار را کاهش می‌دهید و نقاط خرابی سازه را به شدت کاهش می‌دهید.

برنامه های اصلی صنعتی و تجاری

این اجزای همه کاره واقعاً کجا می روند؟ آنها را خواهید دید که به شدت در ده ها بخش حیاتی مدرن مورد استفاده قرار گرفته اند.

1. موتورهای الکتریکی و ژنراتورها: سازندگان به شدت از آنها در موتورهای BLDC (Brushless DC) استفاده می کنند. قوس های سفارشی N40 گشتاور لازم را برای عملکرد فوق العاده نرم فراهم می کنند. بدون مهندسی بیش از حد مجموعه روتور، بازده الکتریکی بالایی را به دست می آورید.
2. سنسورها و سوئیچ های مغناطیسی: سیستم های دقیق نیاز به ورودی های کاملا قابل اعتماد دارند. سنسورهای اثر هال برای راه اندازی صحیح به میدان های مغناطیسی بسیار ثابت نیاز دارند. مهندسان اجزای سفارشی را با خاصیت مغناطیس چند قطبی سفارشی طراحی می کنند. این نقطه ماشه بسیار دقیق را در حسگرهای پیچیده خودرو و صنعتی تضمین می کند.
3. کوپلینگ ها و بست های مغناطیسی: پمپ های صنعتی کاملاً به نیروهای نگهدارنده قوی متکی هستند. کالاهای مصرفی گران‌قیمت نیز به بسته‌های رضایت‌بخش و محکم نیاز دارند. قطعات نئودیمیوم سفارشی نیروهای جداکننده قوی و قابل اعتمادی را ارائه می کنند. آنها بدون نیاز به تماس مستقیم مکانیکی، مهر و موم هوا را در پمپ های شیمیایی خطرناک حفظ می کنند.

تعیین آهنرباهای سفارشی: پیاده سازی و کاهش خطر

شما باید به دقت الزامات فنی دقیق خود را برای کاهش خطرات مشخص کنید. خرید آهنرباهای سفارشی به اسناد فنی دقیق و ارتباطات واضح نیاز دارند. با تعریف صریح هندسه و تلورانس ها شروع کنید. تلورانس های استاندارد تولید معمولاً 0.1 ± میلی متر است. این بیشتر کاربردهای اساسی مکانیکی را پوشش می دهد. با این حال، مجموعه های دقیق اغلب به 0.05± میلی متر نیاز دارند. این تلورانس های سخت تر پیامدهای هزینه ای قابل توجهی دارد. شما کارخانه را مجبور می کنید که چرخه های سنگ زنی کندتر را اجرا کند و واحدهای ناقص بیشتری را از بین ببرد. فقط در صورتی ± 0.05 میلی متر را مشخص کنید که مونتاژ محکم شما کاملاً آن را می خواهد.

همچنین باید خطرات خوردگی محیطی را به شدت کاهش دهید. نئودیمیم برهنه بسیار واکنش پذیر باقی می ماند. هنگامی که در معرض رطوبت اولیه قرار می گیرد، فوق العاده سریع اکسید می شود. شما باید یک لایه محافظ قوی اعمال کنید. این گزینه های پوشش محافظ را بر اساس محیط عملیاتی مورد نظر خود مقایسه کنید:

• Ni-Cu-Ni (Nickel-Copper-Nickel): استاندارد مطلق صنعت. این یک پوشش بسیار بادوام و براق کاملاً مناسب برای اکثر شرایط داخلی ارائه می دهد.
• روی: یک جایگزین کمی نازک تر و ارزان تر. برای محیط های محافظت شده و کم رطوبت بسیار خوب عمل می کند.
• اپوکسی: مقاومت فوق العاده ای در برابر پاشش نمک ارائه می دهد. مهندسان به طور قابل اعتماد این را برای کاربردهای سخت دریایی یا سنگین در فضای باز انتخاب می کنند.
• پاریلن: پلیمر ممتاز و رسوب‌شده در خلاء. این محافظت بی عیب و نقص درجه پزشکی را بدون اضافه کردن حجم یا ضخامت قابل توجهی ارائه می دهد.

در نهایت، جهت گیری مغناطیسی خود را هر چه زودتر تعیین کنید. شما باید این معیار حیاتی را در مرحله طراحی قبل از شروع ابزارسازی به طور کامل تعریف کنید. آیا شار مغناطیسی به صورت محوری، قطری یا شعاعی حرکت می کند؟ شما مطلقاً نمی توانید این را پس از فشار دادن مواد خام توسط کارخانه ریخته گری تغییر دهید. رفع یک جهت گیری نادرست نیاز به یک دوره تولید کاملا جدید و گران قیمت دارد.

ارزیابی یک سازنده مگنت سفارشی

موفقیت مهندسی شما به شدت به انتخاب فروشنده بستگی دارد. درگیر کردن یک قابل اعتماد سازنده آهنرباهای سفارشی موانع فنی عمده را حذف می کند. ابتدا، از شریک انتخابی خود پشتیبانی مهندسی قوی بخواهید. به دنبال کارخانه‌هایی باشید که تجزیه و تحلیل دقیق اجزای محدود (FEA) را ارائه می‌دهند. آنها می توانند مدارهای مغناطیسی پیچیده را قبل از شروع نمونه سازی فیزیکی شبیه سازی کنند. شما در اوایل محیط نرم افزار به اشکالات مهم طراحی پی می برید. این گام فعال باعث صرفه جویی در هزاران دلار در ابزار تلف شده و زمان از دست رفته می شود.

تضمین کیفیت و قابلیت ردیابی داده ها فروشندگان ممتاز را از تامین کنندگان اصلی جدا می کند. یک شریک تولیدی قابل اعتماد مشتاقانه مستندات فنی گسترده ای را ارائه می دهد. شما باید به طور معمول نمودارهای هیسترزیس دقیق را درخواست کنید. این منحنی های خاص مغناطیس زدایی ثابت می کند که مواد خام با BHmax مشخص شده شما مطابقت دارد. همچنین باید گزارش‌های دقیق آزمایش اسپری نمک را برای تأیید ضخامت پوشش بهینه درخواست کنید. اطمینان حاصل کنید که مرکز تولید کاملاً با استانداردهای اصلی صنعتی مطابقت دارد. گواهینامه های ISO 9001 و IATF 16949 نشان دهنده کنترل فرآیند بسیار بالغ است.

مقیاس پذیری تولید بلندمدت فروشنده را ارزیابی کنید. نمونه‌های اولیه کوچک با تولید انبوه جهانی رفتار بسیار متفاوتی دارند. در مورد طرح انتقال دقیق آنها از نمونه سازی سریع به تولید داخلی یا فراساحلی با حجم بالا بحث کنید. شما نیاز به اطمینان کامل و مستند دارید که وقتی تعداد سفارشات از صدها به میلیون ها می رسد، کیفیت کاهش نمی یابد.

نتیجه گیری

عناصر نئودیمیوم سفارشی N40 ارزش استراتژیک استثنایی را ارائه می دهند. آنها به عنوان یک راه حل بسیار همه کاره و بسیار موثر برای چالش های مهندسی مدرن عمل می کنند. آنها شکاف ساختاری بین مواد پایه ضعیف و نمرات گران قیمت را کاملاً پر می کنند. شما کنترل کاملی بر ابعاد بحرانی، پوشش های محافظ و جهت گیری دقیق شار به دست می آورید.

ما به شدت توصیه می کنیم که در مورد طرح های محصول آینده خود اقدام فوری انجام دهید. به تیم های تدارکاتی و مهندسی خود توصیه کنید تا مجموعه های مغناطیسی فعلی را به طور کامل بررسی کنند. دقیقاً مشخص کنید که قطعات استاندارد خارج از قفسه باعث اصطکاک، حجیم یا خرابی می شوند. سپس، یک شبیه سازی FEA یا یک نقل قول نمونه اولیه سفارشی از یک سازنده تایید شده درخواست کنید. شما راه‌های کاملا جدیدی را برای بهینه‌سازی فضای داخلی، کاهش وزن نهایی مونتاژ و تثبیت زنجیره تامین شرکت خود کشف خواهید کرد.

سوالات متداول

س: حداکثر دمای کاری آهنربای N40 چقدر است؟

A: آهنرباهای استاندارد N40 تا دمای 80 درجه سانتیگراد (176 درجه فارنهایت) به طور قابل اعتماد عمل می کنند. اگر آنها را در معرض حرارت بالاتر قرار دهید، دچار مغناطیس زدایی غیرقابل برگشت می شوند. برای محیط های گرمتر باید از انواع ویژه با دمای بالا استفاده کنید. درجه هایی مانند N40H به 120 درجه سانتیگراد می رسد، در حالی که N40SH تا 150 درجه سانتیگراد بدون از دست دادن مغناطیس ساختاری مقاومت می کند.

س: چه مدت طول می کشد تا نمونه اولیه آهنرباهای سفارشی؟

پاسخ: نمونه سازی به طور معمول سه تا پنج هفته طول می کشد. این جدول زمانی به شدت به نیازهای ابزار خاص و پوشش محافظ شما بستگی دارد. دستگاه شکل استاندارد بلوک بسیار سریع. حلقه‌های شعاعی پیچیده به قالب‌های پرس سفارشی و برنامه‌های تف جوشی طولانی نیاز دارند، که اغلب زمان‌های سرب را به سمت انتهای طولانی‌تر آن پنجره می‌برند.

س: آیا آهنرباهای N40 مستعد بریدگی یا ترک خوردن هستند؟

پاسخ: بله، همه آهنرباهای نئودیمیم متخلخل شده شکنندگی ذاتی را نشان می دهند. رفتار آنها بیشتر شبیه سرامیک است تا فلزات سخت. برای جلوگیری از شکستن در اثر ضربه شدید باید آنها را با دقت رفتار کنید. ما به شدت توصیه می‌کنیم که لبه‌های پخ‌دار را به طرح‌های سفارشی خود اضافه کنید تا به میزان قابل توجهی بریدگی در هنگام مونتاژ خودکار کاهش یابد.

س: چگونه می توانم تأیید کنم که درجه مغناطیسی که دریافت می کنم N40 است؟

A: شما نمرات را از طریق آزمایش فیزیکی دقیق تأیید می کنید. مهندسان از سیم پیچ هلمهولتز برای اندازه گیری دقیق گشتاور مغناطیسی یک نمونه معین استفاده می کنند. همچنین می توانید از تست شار سنج برای بررسی سطوح گاوس سطح استفاده کنید. همیشه قبل از پذیرش محموله، گزارش های جامع QA و منحنی های مغناطیس زدایی را از تامین کننده خود درخواست کنید.
