Ang mga inhinyero at tagapamahala ng pagkuha ay patuloy na nahaharap sa isang maselan na pagkilos sa pagbabalanse kapag tinutukoy ang mga bihirang-lupa na materyales. Kailangan mo ng eksaktong mga detalye ng pagganap, malinaw na mga limitasyon sa pagpapatakbo, at isang solidong cost-benefit ratio. Ang pagkabigong maunawaan ang mga sukatan na ito ay kadalasang humahantong sa mga sakuna na pagkabigo.

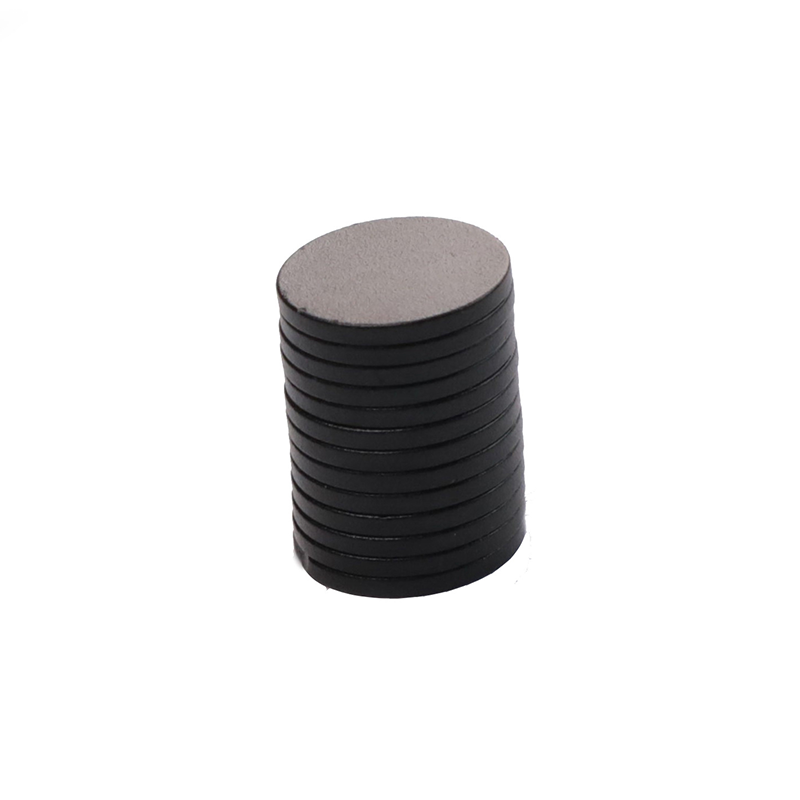

Ang Ang Industrial N40 Neodymium Magnet (NdFeB) ay lumalabas bilang isang napakahusay na mid-to-high tier solution. Perpektong binabalanse nito ang matinding magnetic flux density na may lubos na nasusukat na mga kakayahan sa produksyon. Gayunpaman, ang labis na pagtukoy sa isang bahagi sa pamamagitan ng pag-default sa isang gradong N52 ay lubhang nag-aaksaya ng mga badyet ng proyekto. Sa kabaligtaran, ang hindi pagtukoy sa iyong grado ay nanganganib sa biglaan, hindi maibabalik na demagnetization sa field.
Susuriin namin ang mga kritikal na katangian at hanay ng komersyal na aplikasyon ng gradong N40. Matututuhan mo kung paano suriin ang mga thermal threshold at pumili ng mga matibay na proteksiyon na coatings. Higit pa rito, tutukuyin namin ang mahigpit na pamantayan sa pagkuha na kinakailangan para sa iyong susunod na proyekto sa engineering.
Mga Pangunahing Takeaway
- Performance Tier: Nag-aalok ang N40 ng pinakamainam na Maximum Energy Product (BHmax na ~38-41 MGOe), na nakaupo sa 'sweet spot' para sa mga pang-industriyang motor at sensor kung saan ang N35 ay masyadong mahina at ang N52 ay hindi kinakailangang mahal.
- Thermal Vulnerability: Ang karaniwang N40 ay bumababa sa 80°C (176°F). Ang mga variant na may mataas na temperatura (N40M, N40H, N40SH) ay mahigpit na kinakailangan para sa mga high-friction o nakalakip na application.
- Ang proteksyon ay ipinag-uutos: NdFeB ay mabilis na nag-oxidize; ang pagpili ng tamang coating (Ni-Cu-Ni, Epoxy, o Zinc) ay kasing kritikal ng pagpili ng magnetic grade.
- Sourcing Criterion: Ang pag-verify sa kadalisayan ng hilaw na materyal at pagsubok para sa tumpak na direksyon ng magnetization ay ang dalawang pinakamahalagang hakbang sa yugto ng pagsusuri sa pagkuha.
Ang Panukala sa Halaga ng N40: Bakit Piliin ang N40 Higit sa N35 o N52?
Ang mga inhinyero ay madalas na nahaharap sa isang mahirap na problema sa panahon ng paunang bahagi ng disenyo ng bahagi. Sila ay regular na pumipili ng mga magnetic na grado batay lamang sa teoretikal na mga kalkulasyon ng pull-force. Binabalewala ng nakahiwalay na sukatan na ito ang mahahalagang salik tulad ng katatagan ng pagpapatakbo at mga limitasyon sa badyet. Ang sobrang pagtukoy sa lakas ay kadalasang nakakasira ng mga badyet ng proyekto. Kailangan mo ng balanse, analytical na diskarte.
Ihambing ang baseline na mga marka ng N35 at N38 laban sa antas ng N40. An Pang-industriya N40 Neodymium Magnet ay karaniwang nagbibigay ng 10-15% higit pang magnetic yield. Nangyayari ang pagtaas ng pagganap na ito nang walang proporsyonal na pagtalon sa mga gastos sa hilaw na materyales sa bihirang-lupa. Makakakuha ka ng mas malakas na density ng flux para sa mga compact na espasyo. Samantala, ang mga epekto sa badyet sa pagmamanupaktura ay nananatiling lubos na mapapamahalaan.
Ang mga premium na marka tulad ng N50 at N52 ay nagpapakita ng ganap na kakaibang hamon sa pagmamanupaktura. Ang mga top-tier na materyales na ito ay sumusunod sa isang exponential, hindi mapagpatawad na cost curve. Higit pa rito, nagpapakita sila ng mas mataas na brittleness sa panahon ng proseso ng pisikal na pagpupulong. Ang mga linya ng pagmamanupaktura ng mataas na dami ay nangangailangan ng ganap na pagiging maaasahan at pare-parehong paghawak. Ang N40 ay nananatiling mas maaasahang pagpipilian para sa mass production. Ito ay lumalaban sa chipping at crack na mas mahusay kaysa sa N52 counterparts.
Magtatag ng malinaw na pamantayan sa tagumpay nang maaga sa iyong yugto ng disenyo. Ang N40 ay nagpapatunay na ang perpektong pagpipilian kapag ang mga spatial na hadlang ay nangangailangan ng isang malakas na larangan. Ang mga compact na electro-mechanical assemblies ay nangangailangan ng mataas na density ng enerhiya. Gayunpaman, ang mga karaniwang komersyal na badyet ay hindi maaaring tumanggap ng mga nangungunang grado sa aerospace. Epektibong tinutulay ng N40 ang agwat na ito sa pagitan ng teknikal na kakayahan at pagiging posible sa pananalapi.
Mga Karaniwang Pagkakamali sa Pagpili ng Marka
- Nagde-default sa pinakamataas na available na grado para lang magarantiya ang sapat na puwersa sa pagpigil.
- Hindi pinapansin ang tumaas na brittleness ng N52 magnets sa panahon ng automated assembly routines.
- Nabigong isaalang-alang ang aktwal na temperatura ng pagpapatakbo kapag inihahambing ang N35 sa N40.
Mga Pangunahing Magnetic at Pisikal na Katangian ng N40
Ang mga standardized na sukat ng pagsusuri ay bumubuo sa pundasyon ng tamang pagpili ng materyal. Dapat mong lubusang maunawaan ang apat na kritikal na sukatan. Ang mga halagang ito ay nagtutulak ng mga sheet ng data ng produkto at nagpapatunay ng mga kumplikadong CAD simulation. Ang wastong magnetic modeling ay nangangailangan ng lubos na tumpak na mga input ng materyal.
Una, sinusukat natin ang Remanence (Br). Idinidikta ng panukat na ito kung gaano karaming magnetic field ang natitira pagkatapos ng paunang magnetization. Maaari mong asahan ang isang mahigpit na hanay ng 12.5 hanggang 12.8 kGs. Pangalawa, ang Coercivity (Hcb) ay nagpapahiwatig ng likas na pagtutol sa demagnetization. Nangangailangan ang N40 ng Hcb na ≥ 11.4 kOe. Pangatlo, ang Intrinsic Coercivity (Hcj) ay nasa ≥ 12.0 kOe. Ang partikular na rating na ito ay mahalaga para sa pagsalungat sa mga panlabas na magnetic field.
Sa wakas, tinutukoy ng Maximum Energy Product (BHmax) ang pangkalahatang sukatan ng kuryente. Mahigpit itong saklaw sa pagitan ng 38 at 41 MGOe. Ang numerong ito ay mahalagang binibilang ang maximum na magnetic energy na nakaimbak sa loob ng materyal na dami. Ang mas mataas na BHmax ay nagbibigay-daan sa mga inhinyero na magdisenyo ng mas maliit, mas mahusay na mga magnetic circuit.
Ang mga pisikal na katangian ay direktang nagdidikta sa iyong magagamit na mga paraan ng pagpupulong. Ang densidad ng materyal ay humigit-kumulang 7.4 hanggang 7.5 g/cm³. Kinukumpirma ng mga rating ng hardness ng Vickers ang matinding likas na brittleness. Huwag subukang mag-machine o mag-drill ng Pang-industriya N40 Neodymium Magnet post-magnetization. Ang conventional machining ay agad na nadudurog ang materyal. Dapat mong tapusin ang lahat ng dimensyon bago ang proseso ng magnetization.
Comparative Parameter Table
| Grade |
Remanence (Br) |
Coercivity (Hcb) |
Intrinsic Coercivity (Hcj) |
Max Energy (BHmax) |
| N35 |
11.7 - 12.1 kGs |
≥ 10.9 kOe |
≥ 12.0 kOe |
33 - 35 MGOe |
| N40 |
12.5 - 12.8 kGs |
≥ 11.4 kOe |
≥ 12.0 kOe |
38 - 41 MGOe |
| N52 |
14.3 - 14.8 kGs |
≥ 10.5 kOe |
≥ 11.0 kOe |
49.5 - 52 MGOe |
Thermal Stability at ang N40 Suffix Designations
Ang thermal degradation ay nagdudulot ng matinding demagnetization na panganib para sa mga rare-earth na metal. Ang mga materyal na neodymium ay may ganap na pisikal na limitasyon tungkol sa init ng kapaligiran. Sinusubaybayan namin ang temperatura ng Curie at ang pinakamataas na temperatura ng pagpapatakbo (Max OpTemp). Ang paglampas sa mga thermal threshold na ito ay nagdudulot ng permanenteng, hindi maibabalik na pagkawala ng flux.
Ang pag-decode ng mga partikular na suffix ay nagsasalin ng mga pisikal na katangian sa mga praktikal na resulta. Ang karaniwang N40 ay humahawak ng Max OpTemp na 80°C. Lubos naming inirerekumenda ito para sa mga nakapaligid na IoT sensor, consumer electronics, at karaniwang holding application. Ligtas na itinutulak ng variant ng N40M (Medium) ang limitasyon sa 100°C. Ang partikular na katangiang ito ay ginagawa itong lubos na angkop para sa mga pang-industriyang actuator at stepper motor.
Mahigpit na hinihiling ng mga heavy-duty na kapaligiran ang detalye ng N40H (Mataas). Ito ay nagpapanatili ng mga magnetic properties hanggang sa 120°C pare-pareho. Kailangan mo ang eksaktong gradong ito para sa mga automotive sensor at nakapaloob na mabigat na makinarya na kapaligiran. Sa wakas, ang mga variant ng N40SH (Super High) at N40UH ay nakaligtas sa 150°C hanggang 180°C na kapaligiran. Ang mga ito ay ganap na ipinag-uutos para sa high-RPM brushless DC (BLDC) na mga motor at magnetic coupling.
Ang mga koponan sa pagkuha ay dapat sumunod sa tiyak na payo sa teknikal na pagsusuri. Kalkulahin ang pinakamataas na naisalokal na temperatura sa loob ng iyong pagpupulong. Huwag umasa lamang sa mga panlabas na temperatura ng operating sa paligid. Ang friction at nakapaloob na copper coils ay bumubuo ng matinding localized heat spike. Ang paghula sa mga partikular na thermal spike na ito ay nakakatulong na maiwasan ang biglaang pagkawala ng magnetic.
N40 Thermal Variant Chart
| Suffix Designation |
Max Operating Temp (°C) |
Curie Temperature (°C) |
Ideal Application |
| Karaniwang N40 (Walang Suffix) |
80°C (176°F) |
310°C |
Consumer electronics, ambient sensor |
| N40M (Katamtaman) |
100°C (212°F) |
340°C |
Actuator, karaniwang stepper motors |
| N40H (Mataas) |
120°C (248°F) |
340°C |
Mga sensor ng sasakyan, makinarya |
| N40SH (Super High) |
150°C (302°F) |
340°C |
Mataas na RPM BLDC na mga motor |
Mga Patong, Kaagnasan, at Pagsunod sa Kapaligiran
Ang mga katotohanan sa pagpapatupad ay kadalasang nakakagulat sa mga walang karanasan na mga taga-disenyo ng bahagi. Ang Raw NdFeB ay naglalaman ng napakataas na antas ng iron content. Ang kemikal na pampaganda na ito ay gumagawa ng anumang hindi protektadong pang-industriya na N40 na lubhang madaling kapitan sa mabilis na oksihenasyon. Ang pagkasira ng istruktura ay palaging sumusunod sa mabilis na pagbuo ng kalawang sa ibabaw. Ang materyal ay literal na gumuho sa mataas na magnetic powder.
Tinitiyak ng pagsusuri ng mga espesyal na solusyon sa coating ang pangmatagalang tagumpay sa pagpapatakbo. Ang Ni-Cu-Ni (Nickel-Copper-Nickel) ay nagsisilbing pinagkakatiwalaang pamantayan ng industriya. Nagbibigay ito ng pambihirang tibay at nananatiling mataas na conductive. Tandaan ang eksaktong dimensional na epekto nito sa panahon ng pagmomodelo ng CAD. Ang tri-layer coating na ito ay nagdaragdag ng humigit-kumulang 10-20 microns sa pangkalahatang structural geometry.
Ang mga epoxy coatings ay nag-aalok ng sukdulang proteksyon para sa hindi kapani-paniwalang malupit na mga sektor. Gamitin ang mga ito nang husto para sa dagat, kemikal, o panlabas na kapaligiran. Nagbibigay sila ng mahusay na paglaban sa pag-spray ng asin sa mahabang panahon. Gayunpaman, ang mga ibabaw ng epoxy ay medyo malambot at madaling scratch sa panahon ng mekanikal na pagpupulong. Nagbibigay ang Zinc ng alternatibong cost-effective para sa mga kontroladong kapaligiran na mababa ang halumigmig. Tandaan na nagpapataw ito ng bahagyang mas mababang limitasyon sa temperatura ng pagpapatakbo.
Ang mga pagsasaalang-alang sa pagsunod ay nananatiling pinakamahalaga para sa pandaigdigang pamamahagi ng produkto. Paalalahanan ang iyong mga koponan sa pagkuha na maingat na i-verify ang lahat ng ibinibigay na materyales. Dapat matugunan ng mga coating at base metal ang mahigpit na mga alituntunin sa pagsunod sa RoHS at REACH. Ang dokumentasyon ng regulasyon na ito ay ganap na ipinag-uutos, lalo na para sa mga merkado ng pamamahagi sa Europa.
Pinakamahuhusay na Kasanayan para sa Detalye ng Coating
- Itala ang 10-20 micron na kapal ng coating kapag kinakalkula ang mga press-fit tolerance.
- Iwasan ang mga epoxy coating sa mga assemblies kung saan kinukuskos ng mataas na friction force ang ibabaw ng magnet.
- Humiling ng mga sertipiko ng pagsubok ng salt-spray mula sa mga supplier kapag nag-order ng mga batch ng Ni-Cu-Ni.
Mga Pang-industriya na Aplikasyon at Pamantayan sa Shortlisting sa Pagkuha
Ang mga napatunayang kaso ng paggamit ay eksaktong nagpapakita kung saan ang N40 ay nangunguna sa komersyo. Ang mga kagamitan sa magnetic separation ay lubos na umaasa sa partikular na gradong ito. Ang mga planta sa pagpoproseso ng pagkain at kemikal ay nangangailangan ng napakalakas na mga field upang makuha ang tramp iron. Ang mga de-koryenteng motor at generator na may mataas na kahusayan ay kumakatawan sa isa pang napakalaking pandaigdigang merkado. Ginagamit ng mga wind turbine ang mga bahaging ito para sa maaasahang conversion ng enerhiya.
Ang mga magnetic bearings at coupling ay nakikinabang din nang husto mula sa materyal na ito. Sila ay walang putol na naglilipat ng napakalaking torque nang walang anumang pisikal na kontak. Ang mga precision robotics at automation sensor ay nangangailangan ng ganap na magnetic consistency. Ang N40 ay nagbibigay ng eksaktong flux density na kinakailangan para sa lubos na tumpak na Hall-effect sensor readings.
Ang pag-draft ng komprehensibong Request for Quote (RFQ) ay nangangailangan ng mahigpit na atensyon sa detalye. Gumamit ng matatag, paunang natukoy na checklist para sa pakikipag-ugnayan sa mga supplier sa ibang bansa. Tukuyin ang eksaktong hugis, sukat, at mahigpit na pagpapaubaya sa dimensional. Ang mga tolerance ng ±0.05mm ay ganap na tipikal para sa precision aerospace at automotive assemblies.
Malinaw na tukuyin ang tumpak na direksyon ng magnetization sa iyong mga blueprint. Sabihin kung kailangan mo ng Axial, Diametrical, o kumplikadong mga configuration ng Multipole. Humiling kaagad ng mga opisyal na demagnetization curve at mga ulat ng batch-testing. Bine-verify ng mga curve ng BH ang kadalubhasaan ng supplier at pagiging maaasahan sa pagmamanupaktura. Kinukumpirma nila ang pagkakapare-pareho ng materyal bago magsimula ang mass production.
Mahalagang Checklist ng RFQ
- Tukuyin ang eksaktong mga geometric na dimensyon kabilang ang mga katanggap-tanggap na ±0.05mm tolerance band.
- Tukuyin ang tumpak na uri ng patong at kinakailangang kapal ng micron.
- Ideklara ang mandatoryong temperature suffix (hal., N40H vs standard N40).
- Humiling ng mga sertipiko ng pagsunod sa RoHS at REACH ng third-party.
- Humingi ng BH curve chart na partikular na sinubukan para sa iyong hiniling na batch.
Konklusyon
Kinakatawan ng pang-industriya na N40 rare-earth magnet ang intersection na may pinakamataas na lakas at cost control. Ang mataas na magnetic output ay hindi kailangang sirain ang iyong badyet sa engineering. Ang tagumpay ay ganap na nakasalalay sa pagtukoy ng ganap na tamang temperature suffix. Dapat mo ring piliin ang pinakamainam na patong sa kapaligiran upang maiwasan ang sakuna na oksihenasyon.
Sa pamamagitan ng pag-unawa sa remanence, intrinsic coercivity, at tumpak na dimensional tolerances, ang mga inhinyero ay may kumpiyansa na makakapagdisenyo ng mga system na napakahusay. Iwasan ang karaniwang pitfall ng pag-default sa N52. Ang N40 ay naghahatid ng isang malakas, lubos na matatag na magnetic field para sa mga hinihingi na aplikasyon.
Kumonsulta sa isang dedikadong magnetics engineer nang maaga sa iyong ikot ng disenyo. Humiling ng komprehensibong BH curve chart na partikular para sa mga materyales na N40. Isumite ang iyong mga detalyadong modelo ng CAD para sa custom na pag-quote at mahigpit na pagpapaubaya na pag-verify upang magarantiya ang tagumpay sa pagmamanupaktura.
FAQ
Q: Maaari bang gawing makina o baguhin ang isang N40 neodymium magnet pagkatapos bumili?
A: Hindi. Ang mga ito ay lubhang malutong at lubos na nasusunog na alikabok ay nalilikha habang pinuputol. Dapat silang gawin sa kanilang eksaktong hugis ng net bago ang magnetization at coating.
Q: Gaano kalakas ang N40 kumpara sa karaniwang ceramic (ferrite) magnets?
A: Halos 10 beses na mas malakas sa volume. Ang napakalawak na kapangyarihan na ito ay nagpapahintulot sa mga inhinyero na lubos na bawasan ang laki at kabuuang bigat ng kanilang mga electro-mechanical assemblies.
T: Mawawalan ba ng lakas ang isang N40 magnet sa paglipas ng panahon?
A: Sa ilalim ng normal na mga kondisyon, ang mga neodymium magnet ay nawawalan lamang ng isang bahagi ng isang porsyento ng kanilang lakas bawat 10 taon. Ang matinding init ay ang pangunahing degrader, hindi oras.
Q: Paano ko mabe-verify na nakatanggap talaga ako ng N40 at hindi mas mababang grado tulad ng N35?
A: Humingi ng opisyal na sertipikasyon ng materyal at pagsusuri ng hysteresis graph mula sa supplier. Bilang kahalili, i-verify ang mga bahagi gamit ang gauss meter laban sa inaasahang surface field para sa partikular na geometry ng magnet.
