ציון החומר המגנטי הלא נכון בתכנון או בייצור המוצר מוביל לרוב לכשלים בלתי צפויים בביצועים. אתה מסתכן בהשפלה תרמית חמורה, התמוטטות מכנית או הוצאות מיותרות אם נבחר רכיב שגוי. בחירה לא מושכלת כאן פוגעת בסופו של דבר בכל קו הבסיס ההנדסי שלך. בחירת חומר חיונית זו מכתיבה את התלות האנרגטית המתמשכת של המערכת ואת אורך החיים התפעולי הכולל שלה. זה גם מגביל או מרחיב ישירות את טביעת הרגל המכנית של המכלול התעשייתי הסופי שלך.
עיצבנו מאמר זה כדי לספק השוואה ברורה, מבוססת ראיות, של תכונות מגנטיות קשות ורכות. אנו חותכים דרך מדע בסיסי תיאורטי כדי לספק קריטריונים להערכת שלב ההחלטה עבור יישומים מסחריים ותעשייתיים. תלמד בדיוק כיצד להתאים את ההתנהגות המגנטית האופטימלית לאילוצי הפרויקט הספציפיים שלך. המשך לקרוא כדי לגלות כיצד לאזן בין ביצועי חומר מול מציאות תרמית ודרישות תפעוליות.
טייק אווי מפתח
- מגנטים קבועים (חומרים מגנטיים קשים) שומרים על השטף המגנטי שלהם באופן עצמאי והם חיוניים לשדות מגנטיים מתמשכים וחסרי כוח (למשל מנועים, חיישנים).
- מגנטים זמניים (חומרים מגנטיים רכים) דורשים שדה מגנטי חיצוני כדי להפגין מגנטיות והם קריטיים עבור יישומים הדורשים מחזורי מגנטיזציה ודה-מגנטיזציה מהירים.
- מטריצת ההחלטות מסתמכת על שלושה מימדים קפדניים: סביבת הפעלה (טמפרטורה/קורוזיה), התמדה נדרשת של שדה מגנטי, ואילוצים מכניים.
- מגנטים קבועים בדרגה גבוהה (כמו N50 Neodymium) מציעים כוח אחיזה קיצוני אך דורשים ניהול תרמי קפדני, בעוד שמגנטים זמניים מציעים שליטה משתנה ללא עלויות חומרי אדמה נדירים.
הגדרת התנהגות מגנטית: חומרים קשים לעומת רכים
הבנת ההבחנה הבסיסית בין חומרים מגנטיים מתחילה בשני מדדי ליבה. אנו מודדים את היכולת המגנטית של חומר באמצעות כפייה ורמננטיות. תכונות אלו מכתיבות כיצד חומר מתנהג לאחר שנחשף לכוח מגנט ראשוני.
המגנט הקבוע (חומרים מגנטיים קשים)
חומר מגנטי קשיח מתגאה בכפייה גבוהה להפליא. כפייה מודדת את ההתנגדות של חומר לדה-מגנטיזציה. ברגע שאתה חושף את החומרים האלה לשדה מגנט חזק, הם מיישרים את המבנה האטומי הפנימי שלהם. לאחר מכן הם נועלים את היישור הזה במקומו. הם גם כוללים רמננטיות גבוהה, כלומר הם שומרים על כמות עצומה של מגנטיות שיורית. א מגנט קבוע מספק שדה מגנטי רציף ללא אנרגיה. הוא מתנגד לכוחות חיצוניים המנסים לטרוף את התחומים המגנטיים שלו.
התעשייה מסתמכת במידה רבה על כמה דוגמאות נפוצות מעשה ידי אדם של חומרים מגנטיים קשים. לעתים קרובות תתקלו בניאודימיום (NdFeB), המציע את החוזק המגנטי הגבוה ביותר הקיים. Samarium Cobalt (SmCo) מספק יציבות תרמית מעולה עבור סביבות חום גבוה. מגנטים מסוג פריט (קרמי) מציעים אלטרנטיבה חסכונית ביותר, עמידה בפני קורוזיה, עבור דרישות חוזק נמוך יותר. לבסוף, סגסוגות אלניקו מספקות עמידות בטמפרטורה יוצאת דופן, אם כי יש להן כושר כפייה נמוך יותר מאשר אפשרויות מודרניות של אדמה נדירה.
המגנט הזמני (חומרים מגנטיים רכים)
בניגוד גמור, חומרים מגנטיים רכים מתפקדים אחרת לגמרי. אנו מגדירים את הפונקציונליות שלהם על ידי הכפייה הנמוכה במיוחד. הם פועלים כצינורות מצוינים לקווי כוח מגנטיים. הם מתעלים ומגבירים בשקיקה שדות מגנטיים ממקורות חיצוניים. עם זאת, הם מאבדים כמעט את כל המגנטיזציה שלהם ברגע שאתה מסיר את השדה החיצוני הזה.
מהנדסים חייבים להבין את ההבחנה בין החומר המגנטי הזמני עצמו לבין המערכת שמניעה אותו. מגנט זמני הוא פשוט החומר התגובתי, כמו ליבת ברזל רכה. אלקטרומגנט הוא המערכת הפעילה השלמה, הכוללת בדרך כלל סלילים חשמליים, שיוצרת את השדה הזמני. דוגמאות תעשייתיות נפוצות לחומרים מגנטיים רכים כוללות ברזל רך, פלדת סיליקון וסגסוגות ניקל-ברזל שונות. חומרים אלו מצטיינים בסביבות בהן אתה זקוק לשטף מגנטי כדי לשנות כיוון או עוצמה במהירות ללא אובדן אנרגיה.

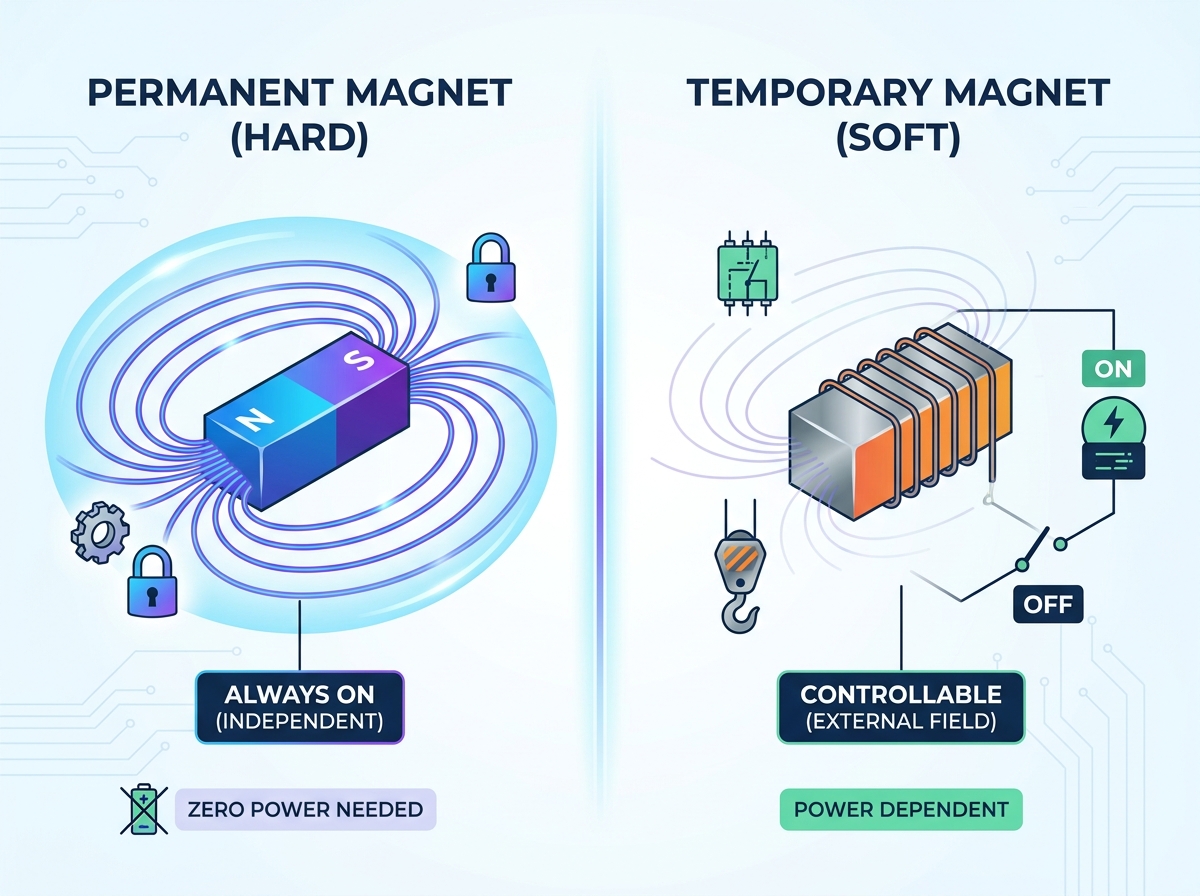

הבדלי ליבה: מגנט קבוע לעומת מגנט זמני
כדי לציין את החומר הנכון, עליך להעריך כיצד מגנטים אלה פועלים בסביבות פעילות. ההבדלים חורגים הרבה מעבר למשיכה בסיסית. הם משפיעים על כל היבט של עיצוב המוצר שלך, ממנגנוני בקרה ועד ללוגיסטיקה של שרשרת האספקה.
תלות ושליטה בשטח
בקרת שטח מייצגת את הפער התפעולי הברור ביותר. הגדרה מגנטית קבועה תמיד 'מופעלת'. לא ניתן לווסת בקלות את עוצמתה או לכבות אותה. אם אתה צריך לעצור את המשיכה המגנטית שלו, עליך להפריד אותו פיזית מעצם המטרה. לחלופין, עליך להתקין מיגון מכני מורכב כדי לנתב מחדש את השטף. מצב פעיל קבוע זה הופך אותו למושלם עבור החזקות בטוחות לכשל אך מאתגר עבור מנגנוני שחרור דינמיים.
חומרים מגנטיים זמניים ניתנים לשליטה רבה. המגנטיות שלהם יורדת כמעט לאפס באופן מיידי כאשר אתה מסיר את כוח המגנט החיצוני. אם אתה מצמד ליבת ברזל רכה עם סליל אלקטרומגנט פעיל, אתה משיג שליטה מדויקת. אתה יכול לכוונן את הזרם כדי להגביר את ההחזקה, להקטין אותו או לכבות אותו לחלוטין. תגובה מהירה זו מאפשרת מערכות מיתוג דיגיטליות ותעשייתיות מודרניות.
הרכב חומרים ושונות בעלויות
מציאות שרשרת האספקה משפיעה במידה רבה על בחירת החומרים. חומרים מגנטיים קשים מסתמכים לרוב על יסודות אדמה נדירים. ניאודימיום ודיספרוסיום הם קריטיים למגנטים בדרגה גבוהה. אלמנטים ספציפיים אלו כפופים לתנודתיות עזה בשוק, הגבלות יצוא גיאופוליטיות ותהליכי כרייה מורכבים. כתוצאה מכך, התמחור שלהם משתנה בפראות.
חומרים מגנטיים זמניים מנצלים בעיקר משאבים זמינים ביותר. סגסוגות ברזל ופלדה נמצאות בשפע ברחבי העולם. שרשרות האספקה שלהם יציבות, ניתנות לחיזוי, וסחורות כבדות. כאשר אתה מעצב סביב חומרים מגנטיים רכים, אתה בדרך כלל עומד בפני עלויות חומר ראשוניות נמוכות בהרבה. אתה גם מגן על קו הייצור שלך מפני זעזועים של אספקת אדמה נדירה.
בסיס צריכת אנרגיה
עליך להעריך את דרישות האנרגיה התפעוליות מוקדם בשלב התכנון. הגדרות קבועות דורשות אפס כוח תפעולי. הם שומרים על השדה המגנטי שלהם ללא הגבלת זמן ללא כל כניסה חשמלית. יכולת אחיזה פסיבית זו היא ללא תחרות ליעילות אנרגטית.
לעומת זאת, מערכות מגנטיות זמניות גורמות לעלויות חשמל מתמשכות. מכיוון שהם דורשים כוח חיצוני כדי להפגין מגנטיות, עליך להזין כל הזמן זרם חשמלי לסלילים שמסביב. לאורך אורך חיים תפעולי ארוך, צריכת חשמל מתמשכת זו הופכת לגורם משמעותי ביעילות הכוללת של המערכת שלך.
התרשים הבא ממחיש את ההבדלים התפעוליים בין פרמטרים הנדסיים מרכזיים.
| פרמטר הערכה |
חומרים מגנטיים קשים |
חומרים מגנטיים רכים |
| בקרת שדה |
סטטי, תמיד פעיל |
דינמי, מתכוונן בקלות |
| אנרגיה נדרשת |
אפס כוח תפעולי |
נדרש כוח רציף |
| זמינות חומרים |
אספקת אדמה נדירה נדיפה |
אספקת ברזל/פלדה בשפע |
| Remanence |
גבוה במיוחד |
ליד אפס |
מידות הערכה: בחירת המגנט המתאים לפרויקט שלך
בחירת הפתרון המגנטי הנכון דורשת הערכה מובנית. אתה לא יכול פשוט לבחור באפשרות החזקה ביותר שיש. עליך לשקול את קריטריוני היישום שלך מול מגבלות תרמיות ותקני תאימות בתעשייה.
קריטריוני יישום והצלחה
עליך לציין חומרים מגנטיים קשים כאשר היישום שלך דורש כוח אחיזה סטטי. הם מצטיינים בתרחישים הדורשים ביצועים בטוחים ללא חשמל. אנו רואים אותם באופן שגרתי בעיצובי מנועים קומפקטיים, גנרטורים של טורבינות רוח וציוד חישה פסיבי. אם המכשיר שלך חייב לשמור על שדה מגנטי במהלך הפסקת חשמל, עליך להשתמש בחומר קשיח.
עליך לציין חומרים מגנטיים רכים כאשר יישומים דורשים החלפה מהירה. הם הכרחיים עבור חוזק מגנטי משתנה. מהנדסים מסתמכים עליהם עבור מנגנוני שחרור בטוח בציוד הרמה תעשייתי. תוכלו למצוא אותם גם בלב השנאים, הממסרים והסלילי אינדוקציה. אם המערכת שלך דורשת מגנטיזציה מחזורית, חומרים רכים מונעים הצטברות חום מסוכנת ואובדן אנרגיה.
סובלנות תרמית וסביבתית
הטמפרטורה מכתיבה ביצועים מגנטיים. עליך להבין היטב את מגבלות הטמפרטורה של Curie של מגנטים קשיחים. טמפרטורת קירי היא הנקודה שבה חומר מאבד לצמיתות את התכונות המגנטיות שלו. דרגות ניאודימיום סטנדרטיות מתחילות לאבד חוזק בטמפרטורות מעט מעל 80 מעלות צלזיוס. אם האפליקציה שלך מתקדמת, עליך לציין דרגות מיוחדות בטמפרטורה גבוהה יותר. לחלופין, ייתכן שתצטרכו לעבור ל-Samarium Cobalt, שעומד בחום גבוה בהרבה אך עולה משמעותית יותר.
חומרים זמניים שומרים בדרך כלל על תכונות התעלות המבניות והמגנטיות שלהם בטמפרטורות גבוהות בהרבה. ברזל רך ופלדת סיליקון מתפקדים בצורה אמינה בסביבות תעשייתיות בחום גבוה. הם אינם סובלים מאותה השפלה תרמית בעלת סף נמוך כמו יסודות אדמה נדירים. זה הופך אותם לאידיאליים עבור תאי מנוע וסביבות ייצור כבדות.
תאימות ותקני תעשייה
ייצור עולמי דורש הקפדה על סטנדרטים רגולטוריים. בעת שימוש בחומרי אדמה נדירים, עליך להבטיח תאימות ל-RoHS ו-REACH. רבים מהמגנטים החזקים הללו רגישים מאוד לקורוזיה. הם דורשים ציפויים כימיים מיוחדים, כגון ציפוי ניקל-נחושת-ניקל. עליך לוודא שתהליך הציפוי שבחרת עומד בהנחיות הבינלאומיות לבטיחות סביבתית.
עליך גם לדבוק בפרוטוקולי בדיקה קפדניים. תקני ISO בתעשייה קובעים כיצד אנו מאמתים את דירוגי צפיפות השטף המגנטי ודירוג כוח המשיכה. אי אפשר להסתמך על חישובים תיאורטיים בלבד. תיעוד מתאים מבטיח שההרכבה הסופית שלך עומדת בתקנות הבטיחות, במיוחד ביישומי רכב ותעופה וחלל.
סיכוני יישום והחלפות בעולם האמיתי
כל בחירה הנדסית טומנת בחובה סיכונים. ציפייה למגבלות הפיזיות של החומר שבחרת מונעת כשלים יקרים בשטח. הבה נבחן את הפשרות הספציפיות הקשורות לחומרים אלו.
סיכוני דה-מגנטיזציה
מגנטים קשיחים עומדים בפני סיכוני דה-מגנטיזציה משמעותיים בעולם האמיתי. הם חזקים להפליא, אבל הם לא בלתי מנוצחים. חשיפה לשדות מגנטיים הפוכים חזקים יכולה לבטל את היישור שלהם. חום קיצוני יפגע באופן בלתי הפיך בצפיפות השטף שלהם. יתר על כן, הלם מכני חמור או פגיעה בוטה עלולים להחליש אותם לצמיתות. עליך לתכנן בית מגן כדי להגן על רכיבים אלה מפני טראומה סביבתית.
שבירות מכנית מול יכולת עיבוד
עלינו לטפל בשבריריות החומר בשקיפות. מגנטים מסונטרים של אדמה נדירה הם שבירים ביותר. תהליך הייצור יוצר חומר הדומה יותר לקרמיקה מאשר לפלדה. הם נוטים מאוד להישבר, להיסדק או להתנפץ במהלך ההרכבה. אינך יכול לקדוח, להקיש או בעיבוד קונבנציונלי של רכיב סינטר מוגמר ללא כלי יהלום מיוחדים.
אנו מנוגדים זאת לחומרים מגנטיים זמניים. ברזל וסגסוגות פלדה רכות ניתנות לעיבוד גבוה. אתה יכול לטבוע, לטחון, מחרטה וליצור אותם באמצעות תהליכי עיבוד מתכת סטנדרטיים. קלות ייצור זו מפחיתה באופן דרסטי את לוחות הזמנים של הייצור. זה מאפשר עיצובים גיאומטריים מורכבים שיהיו בלתי אפשריים או יקרים בצורה בלתי רגילה עם חומרים סינטרים שבירים.
פרוטוקולי בטיחות וטיפול
פרוטוקולי בטיחות תעשייתיים משתנים מאוד בין שתי הקטגוריות הללו. טיפול ברכיבים קבועים ברמה גבוהה מהווה סכנות בטיחותיות חמורות. גושי ניאודימיום גדולים יכולים להיצמד זה לזה באלימות ממרחק של כמה מטרים. זה יוצר סיכוני צביטה חמורים שיכולים למחוץ אצבעות או לנפץ את החומר, ולשלוח רסיסים לאוויר. הם גם מהווים סיכונים קריטיים לעובדים עם קוצבי לב או מכשירים רפואיים מושתלים.
חומרים זמניים לא ממוגנטים אינם פעילים לחלוטין במהלך ההרכבה. עובדים יכולים לטפל, לאחסן ולהוביל אותם כמו כל רכיב מתכת סטנדרטי אחר. אינך צריך כלי עבודה מיוחדים שאינם מגנטיים או אזורי הרכבה מבודדים. זה מפשט באופן דרמטי את תהליך הייצור ומוריד את האחריות במקום העבודה.
לוגיקה קצרה והשלבים הבאים
מעבר מתאוריה למפרט דורש מסגרת החלטה ברורה. אנו ממליצים ליישם את השלבים ההגיוניים הבאים כדי לבודד את החומר הנכון עבור ההרכבה שלך.
- שלב 1: האם המערכת דורשת שדה רציף ללא חשמל? אם תשובתך חיובית, עליך לבחור חומר מגנטי קשיח. המשך להעריך ציונים ספציפיים על סמך דרישות כוח החזקה.
- שלב 2: האם המערכת דורשת עוצמה או יכולות שחרור משתנות? אם המערכת שלך צריכה להפעיל ולכבות במהירות, עליך לבחור חומר זמני בשילוב עם דרייבר אלקטרומגנטי.
- שלב 3: הערכת אילוצים סביבתיים. תיעד בקפידה טמפרטורות שיא הפעלה וחשיפות קורוזיביות. השתמש בנתונים אלה כדי לקבוע אם אתה צריך ציפויים מיוחדים או דרגות חומר בחום גבוה כמו SmCo או NdFeB מיוחדים.
לאחר ניווט במסגרת זו, בצע פעולה. אנו ממליצים בחום להתייעץ עם מומחה להנדסה מגנטית. עליך לאמת את דרישות כוח המשיכה התיאורטיות שלך באמצעות בדיקות פיזיות. בקש מהשותף ההנדסי שלך להפעיל ניתוח אלמנטים סופיים (FEA) על העיצוב שלך. לבסוף, בקש אבות טיפוס חומרים כדי לבדוק את הביצועים בעולם האמיתי מול החישובים הראשוניים שלך.
מַסְקָנָה
ניווט בנוף המורכב של חומרים מגנטיים הוא חיוני לעיצוב מוצר מוצלח. אף אחד מסוגי המגנט אינו עדיף מטבעו על השני. הם משרתים מודלים תפעוליים שונים מהותית. חומרים מגנטיים קשים מספקים כוח אחיזה פסיבי שאין שני לו. חומרים מגנטיים רכים מספקים את הזריזות התגובתית הדרושה למיתוג חשמלי מודרני.
הבחירה הסופית שלך צריכה לאזן בקפדנות את עלות רכישת החומר הראשונית שלך מול צרכי הכוח התפעוליים המתמשכים. עליך להתעמת גם עם המציאות התרמית של סביבת היישום שלך. על ידי הערכת כפייה, סבילות לחום ויכולת עיבוד, אתה מגן על המערכת שלך מפני כשל בטרם עת. יישם את הקריטריונים הללו בקפדנות כדי להבטיח שהפרויקט ההנדסי הבא שלך יפעל בדיוק כפי שתוכנן.
שאלות נפוצות
ש: מהו מגנט קבוע N50, ומתי יש להשתמש בו?
ת: מגנט N50 הוא דרגת רמה ספציפית של ניאודימיום (NdFeB). ה-'50' מצביע על תוצר אנרגיה מקסימלי גבוה מאוד, כלומר הוא מספק חוזק מגנטי עצום ביחס לנפח שלו. עליך להשתמש בדרגות N50 ביישומים מוגבלי גודל שבהם אתה זקוק לכוח אחיזה מרבי אך יש להם שטח פיזי מוגבל מאוד.
ש: האם ניתן להפוך מגנט זמני למגנט קבוע?
ת: אתה יכול לחשוף חומרים מגנטיים רכים לשדות חזקים להפליא, אבל הפיזיקה מונעת הצלחה. חומרים רכים הם בעלי כפייה נמוכה. למרות שהם עשויים לשמור על שמץ קלוש של מגנטיות שיורית לאחר החשיפה, הם לעולם לא ישמרו על מטען שימושי מסחרי או אמין עבור יישומים תעשייתיים.
ש: מהן דוגמאות טבעיות לעומת מעשה ידי אדם למגנטים האלה?
ת: לודסטון הוא המגנט הקבוע הטבעי המפורסם ביותר, הממוגנט באופן טבעי על ידי מכות ברק. NdFeB מחוטא מסחרית הוא המגנט הקבוע הנפוץ ביותר מעשה ידי אדם. ברזל רך הוא חומר מעשה ידי אדם הפועל כמגנט זמני, המציג שדה רק כאשר הוא מושפע ממקור מגנטי חיצוני.
ש: האם מגנטים קבועים מאבדים בסופו של דבר את כוחם?
ת: כן, אבל השפלה היא מינימלית ביותר. בתנאי הפעלה רגילים, הם מאבדים רק חלק מיקרוסקופי מעוצמתם במשך עשרות שנים. עם זאת, הם יאבדו כוח במהירות ולתמיד אם הם נתונים לטראומה תרמית קיצונית, הלם פיזי חמור או שדות מגנטיים הפוכים רבי עוצמה.
