Οδηγός αγοραστή για προσαρμοσμένους μαγνήτες N40: Τιμή, κατασκευαστές και ποιότητα

Προμήθεια α Ο προσαρμοσμένος μαγνήτης N40 σπάνια είναι τόσο απλός όσο η αντιστοίχιση ενός μαγνητικού βαθμού σε ένα φύλλο δεδομένων. Πρέπει συνεχώς να εξισορροπείτε αυστηρές ανοχές μηχανικής έναντι αυστηρών οικονομικών μονάδων. Απαιτεί ακρίβεια, τεχνική σαφήνεια και προνοητικότητα σε κάθε στάδιο του κύκλου των προμηθειών.

Η επιλογή ενός μη επαληθευμένου προμηθευτή δημιουργεί τεράστιους κινδύνους κατάντη για τη γραμμή παραγωγής σας. Η αποτυχία καθορισμού δευτερευουσών παραμέτρων όπως οι επιστρώσεις ή τα θερμικά κατώφλια συχνά οδηγεί σε αστοχίες συναρμολόγησης. Αυτά τα τυφλά σημεία μπορούν να εκτροχιάσουν μια ολόκληρη κυκλοφορία προϊόντος, να προκαλέσουν ανακλήσεις προϊόντων και να προκαλέσουν σοβαρές καθυστερήσεις στην κατασκευή.

Δημιουργήσαμε αυτόν τον οδηγό για να σας δώσουμε ένα διαφανές, τεχνικό πλαίσιο για την αξιολόγηση των επιλογών προμήθειας. Θα μάθετε πώς να αναλύετε τις δομές τιμολόγησης, να επαληθεύετε τις προδιαγραφές υλικών και να εξετάζετε ένα αξιόπιστο Κατασκευαστής προσαρμοσμένου μαγνήτη . Τελικά, θα αποκτήσετε τη γνώση που απαιτείται για να εξασφαλίσετε εξαρτήματα νεοδυμίου υψηλής απόδοσης χωρίς να πέσετε σε κοινές παγίδες προμηθειών.

Βασικά Takeaways

• Το N40 είναι μια στρατηγική μέση λύση: Προσφέρει περίπου 10-15% ισχυρότερο μαγνητικό πεδίο από το τυπικό N35 χωρίς την κορυφαία τιμή και την εξαιρετική ευθραυστότητα του N52.
• Η τιμολόγηση εξαρτάται από την απόδοση: Το κόστος των προσαρμοσμένων μαγνητών υπαγορεύεται σε μεγάλο βαθμό από τους δείκτες της αγοράς ακατέργαστων σπάνιων γαιών, την πολυπλοκότητα της μηχανικής κατεργασίας (που μειώνει την απόδοση) και τις απαιτήσεις επίστρωσης.
• Ο έλεγχος του κατασκευαστή απαιτεί απόδειξη δοκιμών: Ένας αξιόπιστος κατασκευαστής προσαρμοσμένων μαγνητών πρέπει να παρέχει καμπύλες απομαγνήτισης, αναφορές πυκνότητας ροής και αποτελέσματα δοκιμών ψεκασμού αλατιού για κάθε παρτίδα.
• Προσοχή στο 'Grade Slipping': Οι επιθετικές χαμηλές τιμές συχνά υποδεικνύουν ότι ένας προμηθευτής αντικαθιστά το N35 ή το N38 και το μεταβιβάζει ως N40. Είναι υποχρεωτική η εσωτερική ή τρίτων μερών QA.

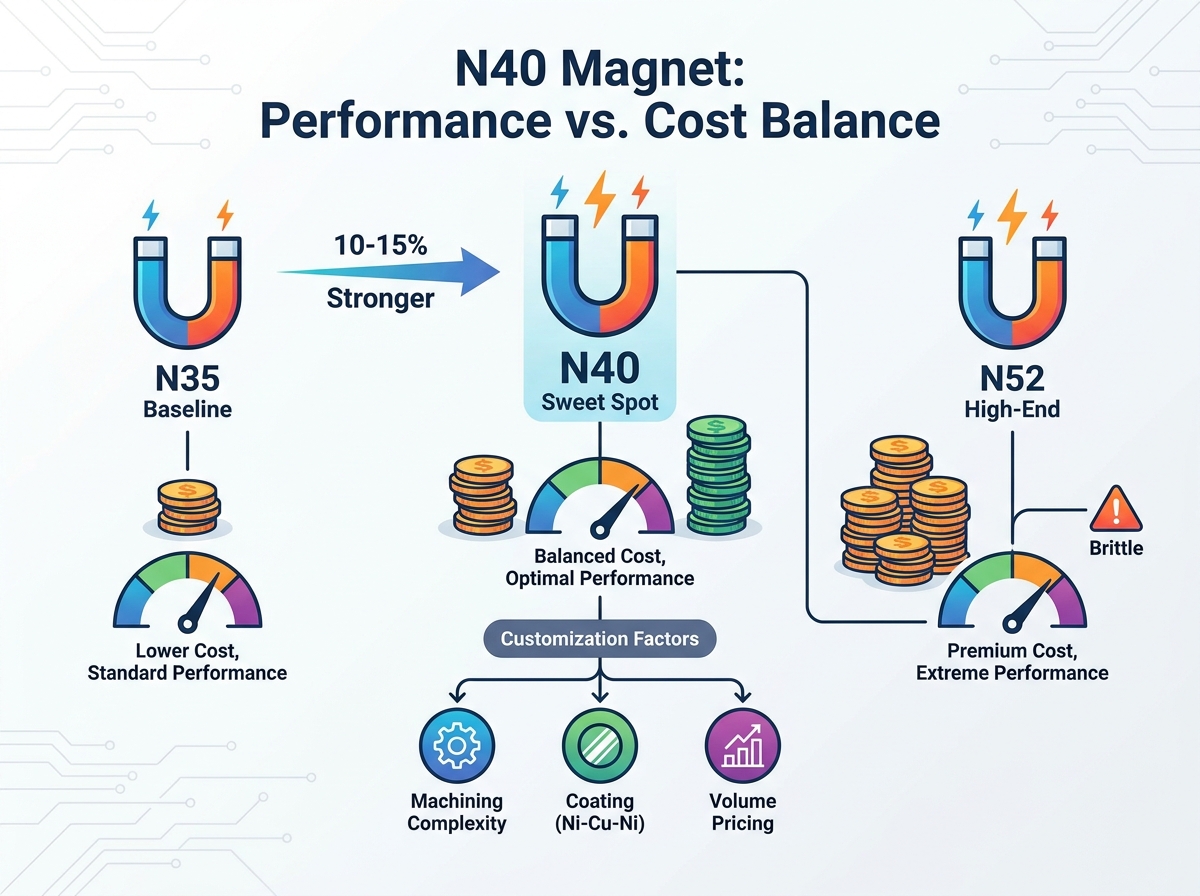

Γιατί να επιλέξετε έναν προσαρμοσμένο μαγνήτη N40; (Ανάλυση απόδοσης έναντι κόστους)

Οι μηχανικοί καθορίζουν με συνέπεια τον βαθμό N40 επειδή καταλαμβάνει ένα εξαιρετικά στρατηγικό σημείο. Οι χαμηλότερες εμπορικές ποιότητες, όπως το N35, συχνά στερούνται το ενεργειακό προϊόν που είναι απαραίτητο για συμπαγή, μοντέρνα σχέδια. Αντίθετα, οι κορυφαίες ποιότητες όπως το N52 έχουν υψηλότερες τιμές και δημιουργούν σοβαρές κατασκευαστικές δυσκολίες λόγω εξαιρετικής ευθραυστότητας. Ο βαθμός N40 γεφυρώνει τέλεια αυτό το χάσμα. Παρέχει ένα ισχυρό, αξιόπιστο μαγνητικό πεδίο, ενώ διατηρεί λογικό το κόστος παραγωγής.

Τα όρια θερμοκρασίας απαιτούν την άμεση προσοχή σας κατά τη φάση σχεδιασμού. Οι τυπικοί μαγνήτες N40 φτάνουν τη μέγιστη θερμοκρασία λειτουργίας τους στους 80°C (176°F). Η ώθησή τους πέρα ​​από αυτό το όριο προκαλεί μη αναστρέψιμη απώλεια ροής. Θα χάσουν οριστικά τη μαγνητική τους δύναμη.

Πρέπει να γνωρίζετε πότε να αναβαθμίσετε τις προδιαγραφές σας. Εάν η εφαρμογή σας περιλαμβάνει έντονη τριβή, κλειστά ηλεκτρονικά ή θέσεις κινητήρα αυτοκινήτου, χρειάζεστε παραλλαγές υψηλής θερμοκρασίας. Οι μηχανικοί ανταλλάσσουν το πρότυπο N40 με N40H (έως 120°C), N40SH (έως 150°C) ή N40UH (έως 180°C). Αυτά τα αναβαθμισμένα υλικά περιέχουν πρόσθετο Dysprosium για τη σταθεροποίηση της απόδοσης υπό θερμική καταπόνηση.

Αυτή η ισορροπία καθιστά το N40 εξαιρετικά ευέλικτο σε όλες τις βιομηχανίες. Το βλέπουμε να αναπτύσσεται εκτενώς σε καθημερινές εφαρμογές. Οι κινητήρες συνεχούς ρεύματος χωρίς ψήκτρες υψηλής απόδοσης το χρησιμοποιούν για να μεγιστοποιήσουν τη ροπή. Οι βιομηχανικοί αισθητήρες βασίζονται στο σταθερό μαγνητικό πεδίο για ακριβείς μετρήσεις εγγύτητας. Τα ηλεκτρονικά είδη ευρείας κατανάλωσης το ενσωματώνουν για να εξασφαλίσουν ισχυρές δυνάμεις συγκράτησης χωρίς να καταλαμβάνουν υπερβολικό φυσικό χώρο. Σχετική ισχύς

μαγνητικού βαθμού	(έναντι N35)	Τυπική μέγιστη θερμοκρασία	Πρωτεύον πλεονέκτημα
N35	Βασική γραμμή (0%)	80°C (176°F)	Χαμηλότερο προκαταβολικό κόστος
Ν40	+ 10-15%	80°C (176°F)	Βέλτιστη αναλογία κόστους προς απόδοση
Ν52	+ 40-45%	60°C (140°F)	Μέγιστη δύναμη συγκράτησης σε στενούς χώρους

Κατανόηση της δομής τιμολόγησης για προσαρμοσμένους μαγνήτες

Τιμολόγηση Οι προσαρμοσμένοι μαγνήτες ξεκινούν με τις αγορές πρώτων υλών. Το νεοδύμιο, ο σίδηρος και το βόριο αποτελούν το βασικό θεμέλιο. Οι τιμές των υλικών σπάνιων γαιών κυμαίνονται καθημερινά με βάση τα παγκόσμια αποτελέσματα εξόρυξης και τις δυνατότητες διύλισης. Όταν οι τιμές του Dysprosium ή του Praseodymium αυξάνονται, το βασικό κόστος των συστατικών σας N40 θα αυξηθεί αναπόφευκτα.

Η πολυπλοκότητα της κατεργασίας αλλάζει δραματικά την τελική τιμή μονάδας. Οι κατασκευαστές κόβουν εύκολα τυποποιημένα σχήματα όπως μπλοκ και απλούς δίσκους από μεγάλα συντηγμένα μπλοκ. Ωστόσο, τα πολύπλοκα σχήματα απαιτούν εκτεταμένες δευτερεύουσες λειτουργίες. Τα τόξα, οι βυθισμένες τρύπες και οι γεωμετρίες του ψωμιού απαιτούν ακριβή σύρμα EDM ή εξειδικευμένα εργαλεία κοπής διαμαντιών.

Αυτή η διαδικασία διαμόρφωσης δημιουργεί εγγενώς απόβλητα, γνωστά στη βιομηχανία ως απώλεια απόδοσης. Δεδομένου ότι δεν μπορείτε εύκολα να ανακυκλώσετε τη συντηγμένη σκόνη νεοδυμίου, πληρώνετε για το σπαταλημένο υλικό. Η υψηλή πολυπλοκότητα κατεργασίας αυξάνει εκθετικά το κόστος ανά μονάδα.

Θα πρέπει επίσης να περιμένετε συγκεκριμένα κόστη Μη Επαναλαμβανόμενων Μηχανικών (NRE). Αυτές οι προκαταβολικές χρεώσεις εγκατάστασης καλύπτουν προσαρμοσμένα καλούπια, εξειδικευμένες κοπτικές μηχανές και εργαλεία επιθεώρησης κατά παραγγελία. Οι νόμιμοι προμηθευτές αναλύουν αυτά τα κόστη NRE με διαφάνεια κατά τη διαδικασία της προσφοράς.

1. Μίγμα πρώτων υλών: Το εργοστάσιο συνδυάζει συγκεκριμένα στοιχεία σπάνιων γαιών με βάση τις τιμές της αγοράς.
2. Πρεσάρισμα και πυροσυσσωμάτωση: Το υλικό διαμορφώνεται σε μεγάλα τυποποιημένα μπλοκ και ψήνεται σε φούρνους κενού.
3. Προσαρμοσμένη κατεργασία: Τα μπλοκ κόβονται σε φέτες και διαμορφώνονται, προκαλώντας αναπόφευκτη απώλεια απόδοσης.
4. Επεξεργασία Επιφανειών: Εφαρμόζεται επιμετάλλωση για να αποφευχθεί η ταχεία οξείδωση.

Τέλος, οι οικονομίες κλίμακας υπαγορεύουν την πραγματική σκοπιμότητα της παραγγελίας σας. Η τιμολόγηση όγκου μειώνει δραστικά τον αντίκτυπο των τελών NRE. Οι κατασκευαστές επιβάλλουν κατώτατα όρια για την ελάχιστη ποσότητα παραγγελίας (MOQ), επειδή η διαμόρφωση μιας εξειδικευμένης γραμμής παραγωγής για μόλις 50 τεμάχια τους χάνει χρήματα. Οι υψηλότεροι όγκοι κατανέμουν το σταθερό κόστος εγκατάστασης σε χιλιάδες μονάδες, μειώνοντας σημαντικά την τιμή ανά μαγνήτη.

Ποιοτικός έλεγχος: Πώς να επαληθεύσετε τις προδιαγραφές N40

Μην εμπιστεύεστε ποτέ τυφλά ένα φύλλο δεδομένων. Πρέπει πάντα να ζητάτε μια καμπύλη BH (γραφική παράσταση υστέρησης) από τον προμηθευτή σας. Αυτό το τεχνικό έγγραφο αποδεικνύει τη μαγνητική απόδοση μαθηματικά. Επαληθεύει ότι οι τιμές Remanence (Br) και Coercivity (Hcb) ταιριάζουν ακριβώς με τα πρότυπα N40. Εάν ένας προμηθευτής αρνηθεί να παράσχει μια καμπύλη BH για την παρτίδα σας, βρείτε αμέσως άλλον συνεργάτη.

Οι ανοχές διαστάσεων υπαγορεύουν πόσο καλά ταιριάζει ο μαγνήτης στην τελική σας διάταξη. Η ανοχή του βιομηχανικού προτύπου είναι συνήθως ±0,1 mm. Εάν το σχέδιό σας απαιτεί αυστηρότερες ανοχές, όπως ±0,05 mm, θα πληρώσετε ένα μεγάλο ασφάλιστρο. Οι αυστηρότερες ανοχές αυξάνουν τα ποσοστά απόρριψης κατά τη φάση της μηχανικής κατεργασίας και τα εργοστάσια μεταφέρουν αυτά τα κόστη απορριμμάτων απευθείας σε εσάς.

Το νεοδύμιο οξειδώνεται γρήγορα όταν εκτίθεται στην υγρασία. Επομένως, η ακεραιότητα της επίστρωσης είναι ένας κρίσιμος παράγοντας επιτυχίας. Πρέπει να αξιολογήσετε και να επιλέξετε επιστρώσεις με βάση το συγκεκριμένο λειτουργικό σας περιβάλλον.

• Ni-Cu-Ni (Nickel-Copper-Nickel): Η τυπική επιλογή του κλάδου. Εξαιρετικό για εσωτερικούς, ξηρούς χώρους.
• Ψευδάργυρος: Φθηνότερο, αλλά προσφέρει χαμηλότερη αντοχή στη διάβρωση. Κατάλληλο για εσωτερικά εξαρτήματα χαμηλού κινδύνου.
• Εποξειδικό: Παρέχει εξαιρετική αντοχή στο αλμυρό νερό και στα χημικά. Ιδανικό για θαλάσσιες ή σκληρές βιομηχανικές εφαρμογές.

Να ζητάτε πάντα ώρες δοκιμής ψεκασμού αλατιού (SST) και δοκιμές πρόσφυσης Cross-Cut από τον προμηθευτή σας. Αυτές οι δοκιμές αποδεικνύουν ότι η επίστρωση δεν θα ξεφλουδίσει υπό πίεση. Μια υποβαθμισμένη επίστρωση οδηγεί σε ταχεία σκουριά, διαστολή και καταστροφική αστοχία του μαγνητικού υλικού.

Τέλος, βεβαιωθείτε ότι η κατεύθυνση μαγνήτισής σας ευθυγραμμίζεται τέλεια με τις ανάγκες συναρμολόγησης σας. Πρέπει να ορίσετε με σαφήνεια εάν χρειάζεστε αξονική, διαμετρική ή πολυπολική μαγνήτιση. Ένας τέλεια επεξεργασμένος δίσκος N40 είναι εντελώς άχρηστος εάν οι πόλοι βλέπουν σε λάθος κατεύθυνση.

Πώς να ελέγξετε έναν κατασκευαστή προσαρμοσμένου μαγνήτη

Ο έλεγχος ενός κατασκευαστικού συνεργάτη απαιτεί αυστηρή δέουσα επιμέλεια. Ξεκινήστε εξετάζοντας τις πιστοποιήσεις των εγκαταστάσεων. Θα πρέπει να απαιτήσετε τη συμμόρφωση με το ISO 9001 ως ελάχιστο. Εάν δραστηριοποιείτε σε κλάδους αυτοκινήτων, αεροδιαστημικής ή υψηλής αξιοπιστίας ιατρικούς τομείς, πρέπει να απαιτήσετε πιστοποίηση IATF 16949. Αυτά τα πλαίσια διασφαλίζουν ότι το εργοστάσιο χρησιμοποιεί τυποποιημένα, επαναλαμβανόμενα συστήματα διαχείρισης ποιότητας.

Στη συνέχεια, αξιολογήστε τις εσωτερικές τους δυνατότητες δοκιμών. Ένας αξιόπιστος κατασκευαστής δεν αναθέτει σε τρίτους τη βασική διασφάλιση ποιότητας. Πρέπει να κατέχουν και να λειτουργούν τα δικά τους πηνία Helmholtz για τη μέτρηση των μαγνητικών ροπών. Χρειάζονται ψηφιακούς μετρητές ροής για την επαλήθευση των επιφανειακών πεδίων. Θα πρέπει επίσης να λειτουργούν φούρνους υψηλής θερμοκρασίας για να εκτελούν δοκιμές ταχείας θερμικής γήρανσης στα εξαρτήματά σας.

Η διαφάνεια της εφοδιαστικής αλυσίδας διαχωρίζει τους άμεσους κατασκευαστές από τους απλούς μεσίτες. Οι εμπορικές εταιρείες σπάνια ελέγχουν τις διαδικασίες ανάμειξης ή πυροσυσσωμάτωσης πρώτων υλών. Απλώς αγοράζουν μπλοκ και τα κόβουν. Ένας πραγματικός κατασκευαστής ελέγχει ολόκληρη τη διαδικασία, από την ανάμειξη κραμάτων έως την τελική επιμετάλλωση. Η απευθείας συναλλαγή με ένα εργοστάσιο διασφαλίζει καλύτερη τεχνική υποστήριξη και εξαλείφει τις σημάνσεις μεσαζόντων.

Αξιολογήστε την προθυμία τους να περάσουν ομαλά από την κατασκευή πρωτοτύπων στην παραγωγή. Ένας αξιόπιστος κατασκευαστής θα παρέχει πρόθυμα πρωτότυπα μικρών παρτίδων. Καταλαβαίνουν ότι χρειάζεστε φυσική επικύρωση πριν απαιτήσετε οικονομικές δεσμεύσεις μεγάλου όγκου. Εάν ένας προμηθευτής απαιτεί μια τεράστια παραγγελία πριν από την παραγωγή μιας ενιαίας μονάδας δοκιμής, θεωρήστε το ως μια σημαντική κόκκινη σημαία.

Κίνδυνοι προμηθειών, αποστολή και επόμενα βήματα

Η παγίδα 'Grade Slipping' αντιπροσωπεύει τον υψηλότερο κίνδυνο προμήθειας. Οι επιθετικά χαμηλές τιμές συχνά υποδηλώνουν έναν ανέντιμο προμηθευτή. Θα αντικαταστήσουν φθηνότερα υλικά N35 ή N38 και θα τα περάσουν ως N40. Επειδή φαίνονται πανομοιότυποι, δεν θα το προσέξετε μέχρι να αστοχήσουν οι μαγνήτες στο πεδίο. Προστατεύετε την αλυσίδα εφοδιασμού σας χρησιμοποιώντας μεταλλουργικά εργαστήρια τρίτων για την επαλήθευση των αρχικών αποστολών.

Πρέπει επίσης να λάβετε υπόψη τους αυστηρούς κανονισμούς αποστολής. Οι προσαρμοσμένοι μαγνήτες N40 δημιουργούν ισχυρά πεδία που παρεμβαίνουν στα συστήματα πλοήγησης αεροσκαφών. Οι κανονισμοί της IATA και της FAA υπαγορεύουν αυστηρούς κανόνες συσκευασίας. Οι προμηθευτές πρέπει να χρησιμοποιούν βαριά μαγνητική θωράκιση (συχνά κουτιά με επένδυση από χάλυβα) για να διασφαλίσουν ότι το εξωτερικό πεδίο παραμένει κάτω από τα επικίνδυνα όρια. Αυτή η θωράκιση προσθέτει σημαντικό νεκρό βάρος, αυξάνοντας δραματικά το κόστος αεροπορικής μεταφοράς.

Αναμένετε ρεαλιστικούς χρόνους παράδοσης. Οι τυπικές προσαρμοσμένες παραγγελίες απαιτούν τρεις έως έξι εβδομάδες. Το εργοστάσιο χρειάζεται χρόνο για να σχεδιάσει προσαρμοσμένα εργαλεία, να αναμίξει το ακατέργαστο κράμα, να συντήξει τα μπλοκ, να επεξεργαστεί τα σχήματα, να εφαρμόσει την επίστρωση και να ολοκληρώσει τη δοκιμή QA. Τα ταχεία χρονοδιαγράμματα συνήθως οδηγούν σε εσπευσμένες διαδικασίες σκλήρυνσης ή παράλειψη ποιοτικών ελέγχων.

Όταν συγκρίνετε εισαγωγικά, χρησιμοποιήστε ένα λογικό πλαίσιο σύντομης λίστας για να εξασφαλίσετε μια σύγκριση μήλων με μήλα:

1. Επαληθεύστε το όριο ποιότητας και θερμοκρασίας: Βεβαιωθείτε ότι όλα τα εισαγωγικά προσδιορίζουν N40 και όχι μια γενική ετικέτα 'ισχυρός μαγνήτης'.
2. Επιβεβαιώστε το ακριβές πάχος επίστρωσης και τις ώρες SST: Μια φθηνότερη προσφορά συχνά κρύβει μια πιο λεπτή, κατώτερη επένδυση.
3. Ελέγξτε τις ανοχές διαστάσεων: Βεβαιωθείτε ότι τιμολόγησαν τη συγκεκριμένη ανοχή ±0,1 mm ή ±0,05 mm που ζητήσατε.

Σύναψη

Η επιτυχής προμήθεια αυτών των υλικών απαιτεί μια προσεκτική πράξη εξισορρόπησης. Πρέπει να σταθμίσετε την ακατέργαστη μαγνητική απόδοση με τα επαληθεύσιμα πρότυπα ποιότητας και το τελικό κόστος εκφόρτωσης. Κατανοώντας την απώλεια απόδοσης, επιβάλλοντας αυστηρές απαιτήσεις δοκιμών και ελέγχοντας σε βάθος τους συνεργάτες σας, μετριάζετε τους κινδύνους ολίσθησης και αστοχιών συναρμολόγησης.

Το επόμενό σας βήμα πραγματοποιείται πριν καν επικοινωνήσετε με έναν προμηθευτή. Ετοιμάστε εξαιρετικά λεπτομερή τεχνικά σχέδια. Πρέπει να σχολιάσετε με σαφήνεια συγκεκριμένες ανοχές διαστάσεων, να απαιτήσετε ακριβείς τύπους επίστρωσης και να υποδείξετε οπτικά την απαιτούμενη κατεύθυνση μαγνήτισης. Τα διφορούμενα σχέδια προσκαλούν διφορούμενα, αναξιόπιστα αποσπάσματα.

Σταματήστε να βασίζεστε σε εικασίες για τα κρίσιμα στοιχεία σας. Υποβάλετε τα αρχεία CAD ή τις μηχανικές απαιτήσεις σας σήμερα για μια ολοκληρωμένη τεχνική ανασκόπηση. Λάβετε μια προκαταρκτική προσφορά από την ομάδα κατασκευής μας και βεβαιωθείτε ότι το επόμενο έργο σας θα ξεκινήσει άψογα.

FAQ

Ε: Είναι ένας μαγνήτης N40 αισθητά ισχυρότερος από έναν N35;

Α: Ναι, συνήθως παρέχει 10-15% υψηλότερο μέγιστο ενεργειακό προϊόν (MGOe). Αυτή η αυξημένη αντοχή σημαίνει ότι μπορείτε συχνά να επιτύχετε την ίδια ακριβώς δύναμη συγκράτησης χρησιμοποιώντας έναν ελαφρώς μικρότερο μαγνήτη, ο οποίος εξοικονομεί κρίσιμο χώρο σε σφιχτά μηχανικά συγκροτήματα.

Ε: Μπορεί να επεξεργαστεί ένας προσαρμοσμένος μαγνήτης N40 αφού τον παραλάβω;

Α: Όχι. Το πυροσυσσωματωμένο νεοδύμιο είναι πολύ εύθραυστο. Η κατεργασία του μετά την πυροσυσσωμάτωση σπάει το αντιδιαβρωτικό στρώμα και πιθανότατα θρυμματίζει το υλικό. Επιπλέον, η λείανση του δημιουργεί σκόνη υψηλής πυροφορίας που μπορεί εύκολα να πάρει φωτιά. Όλη η προσαρμοσμένη διαμόρφωση πρέπει να γίνεται από τον κατασκευαστή.

Ε: Ποιος είναι ο τυπικός χρόνος παράδοσης για προσαρμοσμένους μαγνήτες νεοδυμίου;

Α: Οι τυπικές προσαρμοσμένες παραγγελίες απαιτούν συνήθως 3 έως 6 εβδομάδες. Αυτό το χρονοδιάγραμμα εξαρτάται σε μεγάλο βαθμό από το εάν χρειάζονται προσαρμοσμένα εργαλεία και καλούπια για μοναδικά σχήματα ή εάν το εργοστάσιο μπορεί να επεξεργαστεί το σχέδιό σας απευθείας από υπάρχοντα τυπικά ακατέργαστα μπλοκ.

Ε: Πώς μπορώ να ξέρω αν ο κατασκευαστής προσαρμοσμένων μαγνητών μου δίνει πραγματικά N40;

Α: Πρέπει πάντα να ζητάτε μια πιστοποίηση υλικού και μια ψηφιακή ή έντυπη αναφορά καμπύλης απομαγνητισμού που να συνδέεται απευθείας με τον συγκεκριμένο αριθμό παρτίδας σας. Για εξαιρετικά κρίσιμες εφαρμογές, συνιστούμε να επαληθεύσετε την αποστολή με ένα ανεξάρτητο μεταλλουργικό εργαστήριο τρίτων.
