کاربرد آهنرباهای سفارشی N52 در راه حل های صنعتی

مهندسان برای دستیابی به قدرت بیشتر در فضای کمتر، دائماً مرزهای طراحی صنعتی مدرن را فشار می دهند. برای برآورده ساختن این خواسته های سخت، بسیاری از متخصصان به آهنرباهای نئودیمیم N52 روی می آورند. آنها حداکثر محصول انرژی 50 تا 52 MGOe را تولید می کنند که آنها را به قوی ترین آهنرباهای دائمی تجاری موجود امروز تبدیل می کند. با این حال، تکیه بر نیروی خام به تنهایی به ندرت موفقیت در مجموعه های پیچیده را تضمین می کند. گزینه های خارج از قفسه به طور معمول در این زمینه شکست می خورند. هنگام خرید قطعات کاتالوگ استاندارد، اغلب با تلرانس ابعادی نامناسب، درجه بندی حرارتی نامناسب، یا انتخاب پوشش نادرست مواجه می شوید. این راهنما به مهندسان و تیم های تدارکات کمک می کند تا این واقعیت های فنی حیاتی را هدایت کنند. ما معیارهای کاربردی سختگیرانه را بررسی خواهیم کرد، استراتژی های کاهش ریسک عملی را بررسی خواهیم کرد، و مراحل مورد نیاز برای ادغام موفقیت آمیز را تشریح خواهیم کرد. آهنرباهای سفارشی N52 وارد جریان های کاری صنعتی پرمشتری می شود. با درک این اصول می توانید از خرابی های مکانیکی پرهزینه جلوگیری کنید.

خوراکی های کلیدی

• قدرت نسبت به وزن بی نظیر: آهنرباهای سفارشی N52 کوچک سازی حیاتی را در طرح های صنعتی بدون از بین بردن نیروی نگهدارنده یا گشتاور امکان پذیر می کنند.
• مرزهای حرارتی دقیق: N52 معمولاً در دمای عملیاتی 80 درجه سانتیگراد (176 درجه فارنهایت) درپوش دارد. فراتر از این نیاز به کاهش مهندسی یا ارزیابی درجه جایگزین دارد.
• سفارشی سازی بسیار مهم است: برای جلوگیری از شکست مکانیکی و خوردگی، شکل های خاص، جهت های مغناطیسی مناسب، و پوشش های مخصوص کاربرد ضروری هستند.
• منبع یابی مبتنی بر شواهد: انتخاب فروشنده قابل اطمینان باید بر آزمایش مغناطیسی قابل تأیید (منحنی های BH)، تحمل ابعادی دقیق و شیوه های زنجیره تامین شفاف تکیه کند.

مورد مهندسی برای آهنرباهای سفارشی N52: چه زمانی باید مشخص شود

مهندسان اغلب در طول توسعه محصول جدید با محدودیت‌های فضایی شدید مواجه می‌شوند. شما اغلب باید نیروی مکانیکی عظیم را از یک ردپای فیزیکی کوچک وارد کنید. مهندسان هوافضا با ابتکارات سبک وزنی بی امان برای بهبود بهره وری سوخت و ظرفیت بار مواجه هستند. طراحان اتوماسیون صنعتی باید به طور مداوم فاکتورهای فرم خود را فشرده کنند تا رباتیک بیشتری را در طبقات شلوغ کارخانه جا دهند. در این سناریوهای پرمخاطره، مواد مغناطیسی استاندارد به طور قابل ملاحظه ای کوتاه می شوند. اجزای هدفمند دقیقاً این مشکل فیزیکی را حل می کنند. آنها حداکثر خروجی مغناطیسی ممکن را در حداقل حجم مطلق ارائه می کنند.

برای درک واقعی مزیت، باید به معیارهای عملکرد مقایسه ای نگاه کنید. N52 به طور کامل از نئودیمیم پایین تر و مواد جایگزین پیشی می گیرد. به ازای هر سانتی متر مکعب نیروی نگهدارنده قابل ملاحظه ای بالاتری را فراهم می کند. همچنین چگالی شار فوق‌العاده‌ای را ایجاد می‌کند که امکان ایجاد شکاف‌های هوای بزرگ‌تر در کاربردهای حسگر را فراهم می‌کند. محصول حداکثر انرژی

درجه مواد	(MGOe)	نیروی نگهدارنده نسبی	مناسب کاربرد ایده آل
N52 نئودیمیم	50 - 52	بسیار بالا	محدودیت های شدید فضا/وزن
N35 نئودیمیم	33 - 35	متوسط	استفاده صنعتی استاندارد
سرامیک (فریت)	3 - 4	پایین	مجموعه های کم هزینه و حجیم
آلنیکو	5 - 9	کم تا متوسط	حرارت فوق العاده بالا

تعیین راه حل های سفارشی نیاز به توجیه دقیق ROI از تیم های تدارکات دارد. واحدهای سفارشی در مقایسه با اندازه‌های استاندارد کاتالوگ، هزینه‌های واحد اولیه بالاتری دارند. با این حال، آنها بازده مالی ترکیبی را در طول عمر پروژه شما ارائه می دهند. آنها هزینه های مونتاژ طولانی مدت را کاهش می دهند زیرا کاملاً در بدنه شما قرار می گیرند. آنها وزن کلی دستگاه را کاهش می دهند، که به شدت هزینه های حمل و نقل و عملیاتی را کاهش می دهد. در نهایت، آنها کارایی سیستم را به طور چشمگیری بهبود می بخشند. شما از طراحی مجدد کل مجموعه مکانیکی خود فقط برای قرار دادن یک آهنربای استاندارد با اندازه ضعیف اجتناب می کنید.

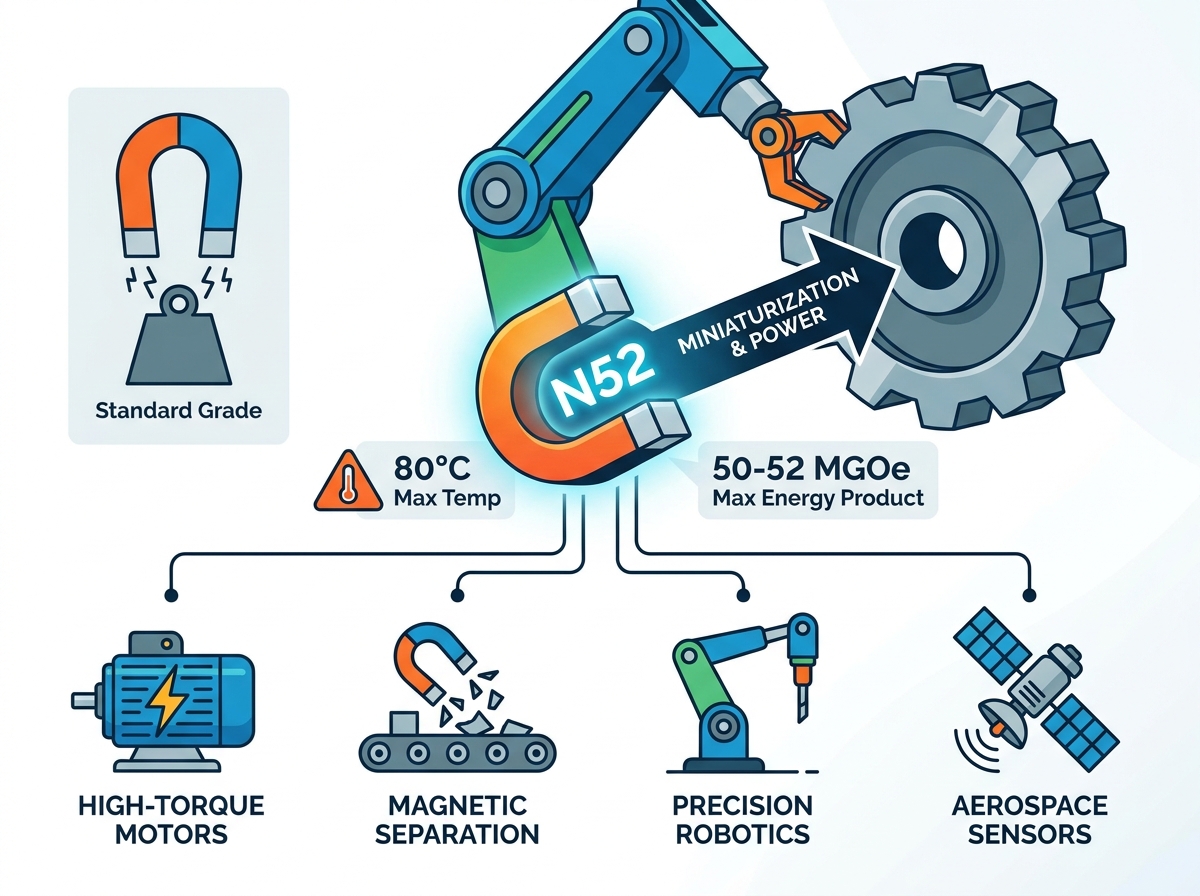

راه حل های صنعتی با تاثیر بالا با پشتیبانی از N52

صنایع سنگین مختلف از قدرت مغناطیسی شدید برای حل چالش های مکانیکی منحصر به فرد استفاده می کنند. امروز شاهد چهار بخش عمده صنعتی هستیم که این تقاضای تخصصی را هدایت می کنند.

موتورهای الکتریکی و محرک های پیشرفته

مهندسان دائماً در تلاش برای بهبود سروو موتورهای با کارایی بالا هستند. محرک های خطی پرسرعت نیز نیاز به ارتقاء طراحی مشابه دارند. نئودیمیم N52 چگالی مغناطیسی لازم را برای این امکان فراهم می کند.

• معیارهای موفقیت: هدف اولیه کاهش اینرسی کلی موتور است. مهندسان به این امر دست می یابند در حالی که به طور همزمان چگالی گشتاور بالا را حفظ می کنند. یک روتور از نظر فیزیکی کوچکتر بسیار سریعتر می چرخد. همچنین سریعتر متوقف می شود و مستقیماً پاسخگویی دستگاه و دقت موقعیت را بهبود می بخشد.

سیستم های جداسازی مغناطیسی و فیلتراسیون

خطوط فرآوری مواد غذایی و عملیات معدنکاری تجاری به خلوص مواد شدید نیاز دارند. کارخانه های تصفیه شیمیایی از خطوط فیلتراسیون مایع مشابه برای محافظت از تجهیزات پایین دست استفاده می کنند.

• عامل موفقیت: این سیستم ها باید آلاینده های آهنی میکروسکوپی را به طور قابل اعتماد جذب کنند. آنها در محیط های با جریان بالا و فشار بالا کار می کنند. عمق نفوذ میدان در اینجا کاملاً حیاتی است. تنها قوی ترین میدان های مغناطیسی می توانند ذرات ریز آهن را از سیالات چسبناک و سریع در حال حرکت بیرون بکشند.

رباتیک دقیق و ابزار اتوماسیون

ابزار انتهای بازو (EOAT) برای جابجایی قطعات فولادی سنگین به شدت به گیره های مغناطیسی متکی است. کوپلینگ های مغناطیسی همچنین گشتاور چرخشی سنگینی را بدون دست زدن به موانع فیزیکی منتقل می کنند.

• معیارهای موفقیت: این ابزارهای کارخانه به نیروی نگهدارنده بسیار قابل اعتماد و قابل تکرار نیاز دارند. مجموعه مغناطیسی باید در برابر نیروهای برشی ناگهانی مقاومت کند. شتاب مکانیکی سریع در حین حرکت ربات می تواند به راحتی قطعات سنگین را در صورت از کار افتادن دستگیره مغناطیسی جدا کند.

سنسورهای هوافضا و دفاعی

ابزارآلات هوانوردی حیاتی به سادگی نمی تواند در پرواز شکست بخورد. سنسورهای اثر هال موقعیت ارابه فرود و سرعت موتور توربین را به طور مداوم کنترل می کنند.

• معیارهای موفقیت: سیستم حسگر باید یک میدان مغناطیسی متمرکز و بسیار قابل پیش بینی ارائه دهد. کاربردهای هوافضا محدودیت‌های اندازه و وزن ساختاری را اعمال می‌کنند. N52 میدان متراکم و قابل اعتمادی را بدون اضافه کردن جرم بار غیر ضروری به هواپیما فراهم می کند.

ارزیابی ابعاد برای سفارشی کردن محلول مغناطیسی شما

مشخص کردن آهنرباهای سفارشی بسیار بیشتر از انتخاب یک درجه خام است. شما باید ابعاد بحرانی، بردارهای مغناطیسی مناسب و پوشش های محافظ قوی را ارزیابی کنید تا از دوام طولانی مدت اطمینان حاصل کنید.

تحمل های بعدی و هندسه

ماشینکاری نئودیمیم پخته شده خام واقعیت های فیزیکی متمایز را ارائه می دهد. تحمل صنعتی استاندارد 0.004 اینچ است. با این حال، کاربردهای صنعتی دقیق اغلب تلورانس های کمتر از 0.002 ± اینچ را می طلبند. شما باید محدودیت های طراحی سازه را مستقیماً با سازنده خود در میان بگذارید. حلقه های مغناطیسی دیواره نازک در طول تولید بسیار شکننده هستند. گوشه های تیز استرس مکانیکی را به میزان قابل توجهی متمرکز می کنند. ما قویاً توصیه می‌کنیم که پخ‌های جزئی یا لبه‌های شعاعی را به فایل‌های CAD خود اضافه کنید. این بهترین روش ساده از ایجاد ریز ترک در حین حمل و نقل و مونتاژ نهایی جلوگیری می کند.

جهت مغناطیسی

اکثر محصولات کاتالوگ پایه دارای خاصیت مغناطیسی محوری استاندارد هستند. با این حال، تراز سفارشی مستقیماً نحوه عملکرد مؤلفه شما را تعیین می کند. مهندسان می توانند الگوهای مغناطیسی قطری، چند قطبی یا شعاعی را مشخص کنند. حسگرهای پیشرفته و موتورهای BLDC به شدت به این میدان های مغناطیسی سفارشی وابسته هستند. برای مثال، یک آهنربای حلقه ای شعاعی، مجموعه موتور پیچیده را ساده می کند. این نیاز خسته کننده به چسباندن قطعات قوس مغناطیسی منفرد روی روتور فولادی را یکی یکی از بین می برد.

استراتژی های پوشش و آبکاری

نئودیمیم برهنه هنگام قرار گرفتن در معرض هوا به سرعت اکسید می شود و زنگ می زند. شما باید خطرات قرار گرفتن در معرض محیطی را بلافاصله در مرحله طراحی ارزیابی کنید. انتخاب ضعیف پوشش، شکست فاجعه بار میدان را تضمین می کند.

این چارچوب تصمیم گیری عملی را برای پوشش های صنعتی در نظر بگیرید:

1. Ni-Cu-Ni (نیکل-مس-نیکل): این انتخاب استاندارد برای اکثر مهندسان باقی می ماند. این کاملا مناسب محیط های صنعتی داخلی است. دوام بسیار خوبی در برابر ضربه های فیزیکی جزئی و رطوبت استاندارد کارخانه فراهم می کند.
2. اپوکسی: این مورد را به طور خاص برای محیط های مرطوب یا خورنده خفیف انتخاب کنید. در مقایسه با نیکل استاندارد مقاومت بیشتری در برابر رطوبت دارد. عملکرد فوق العاده ای در محیط های دریایی یا محوطه های بیرونی دارد.
3. کپسوله سازی تخصصی: محیط های شیمیایی خشن نیاز به جداسازی فیزیکی کامل دارند. می توانید آهنربا را به طور کامل در پلاستیک تزریقی، تفلون یا فولاد ضد زنگ جوش داده شده محصور کنید.

واقعیت های پیاده سازی: کاهش خطرات عملیاتی N52

قدرت مغناطیسی خام چالش های مهندسی خاص و اجتناب ناپذیری را معرفی می کند. قبل از شروع تولید باید به طور پیشگیرانه هم تخریب حرارتی و هم خطرات مکانیکی را کاهش دهید.

محدودیت های مغناطیس زدایی حرارتی

خطر: N52 دارای محدودیت حرارتی بالایی است. حداکثر دمای عملیاتی آن معمولاً فقط 80 درجه سانتیگراد (176 درجه فارنهایت) است. دارای ضریب دمایی بسیار بالاتری نسبت به درجه های عملکرد پایین تر است. گرما باعث می شود شار مغناطیسی خود را به سرعت از دست بدهد. اگر از این آستانه تجاوز کنید، آهنربا دچار مغناطیس زدایی غیرقابل برگشت می شود.

کاهش: شما باید بارهای حرارتی دقیق را در محیط برنامه خاص محاسبه کنید. گرمای اتاق و اصطکاک موتور داخلی را در نظر بگیرید. اگر مونتاژ شما به طور مداوم بالای 80 درجه سانتیگراد کار می کند، باید استراتژی خود را تغییر دهید. در عوض چارچوبی برای تغییر درجه حرارت بالا مانند N48H یا N42SH ارائه دهید. این جابجایی فعال از افت غیر قابل برگشت شار جلوگیری می کند. قربانی کردن درصد کمی از استحکام دمای اتاق، پایداری حیاتی در دمای بالا را تضمین می کند.

شکنندگی و مونتاژ مکانیکی

خطر: نئودیمیم تف جوشی شده ذاتاً شکننده است. این آهنرباهای قوی از فاصله دور نیروهای جذاب بسیار زیادی ایجاد می کنند. آنها به راحتی بدون هشدار به هم می کوبند. آنها به شدت مستعد بریدگی، ترک خوردن یا شکستن در اثر ضربه مستقیم در هنگام مونتاژ دستی هستند.

کاهش: شما باید پروتکل های سختگیرانه و ایمن را برای کارگران طبقه خود ترسیم کنید. پرسنل مونتاژ باید از وسایل غیر مغناطیسی تخصصی استفاده کنند. این جیگ ها به صورت مکانیکی سرعت درگیری را کنترل می کنند. استفاده از محفظه غیر مغناطیسی محافظ یا ترکیبات گلدان صنعتی را در نظر بگیرید. گلدان پلی اورتان شوک مکانیکی ناگهانی را جذب می کند. همچنین از بریدگی لبه های ظریف در طول عمر عملیاتی محصول جلوگیری می کند.

فهرست کوتاه یک شریک تولیدی برای آهنرباهای سفارشی

محصول نهایی شما به شدت به یکپارچگی زنجیره تامین شما بستگی دارد. قبل از امضای قرارداد باید شرکای تولیدی خود را به طور کامل بررسی کنید.

تایید درجه و عملکرد

هرگز داده های عمومی و کپی شده مواد را از یک تامین کننده نپذیرید. برای هر محموله، اسناد دسته‌ای خاص و قابل تأیید تقاضا. یک فروشنده قابل اعتماد باید منحنی های مغناطیس زدایی دقیق را ارائه دهد. این منحنی های BH باید به طور خاص برای دسته تولید سفارشی شما اعمال شود. این مستندات ثابت می‌کند که مواد در واقع با ماندگاری و اجبار مورد نیاز تحت بار فیزیکی مطابقت دارند.

نمونه سازی اولیه تا مقیاس پذیری تولید

قابلیت های نمونه سازی تخصصی فروشنده را ارزیابی کنید. آنها باید با اطمینان، آزمایش‌های اولیه با حجم کم را به سرعت تولید کنند. شما برای تایید مفروضات حرارتی و مکانیکی خود به این نمونه های فیزیکی کاملا نیاز دارید. فقط پس از آزمایش موفقیت آمیز آزمایشگاهی در دنیای واقعی، باید مقیاس را افزایش دهید. اطمینان حاصل کنید که سازنده می تواند به آرامی به تولید خودکار با حجم بالا بدون افت کیفیت ابعادی تغییر کند.

استانداردهای تضمین کیفیت

کنترل کیفیت دقیق از بلایای پرهزینه خط مونتاژ جلوگیری می کند. ابتدا به دنبال گواهینامه ISO 9001 فعال باشید. نیاز به بازرسی ابعادی دقیق با استفاده از ماشین‌های اندازه‌گیری مختصات پیشرفته (CMM). نیاز به تأیید دقیق ضخامت پوشش با استفاده از اسکنرهای فلورسانس اشعه ایکس (XRF). در نهایت، آنها باید قبل از بسته بندی و حمل، آزمایش شار مغناطیسی جامع را روی قطعات تمام شده انجام دهند.

نتیجه گیری

آهنرباهای سفارشی N52 عملکرد بی نظیری را برای کاربردهای صنعتی با محدودیت فضا و با تقاضای بالا ارائه می دهند. آنها به مهندسان مدرن اجازه می دهند تا دستگاه ها را به میزان قابل توجهی کوچک کنند و در عین حال نیروی نگهدارنده و گشتاور عظیم را حفظ کنند. با این حال، موفقیت پایدار مستلزم برنامه ریزی دقیق و پیشگیرانه است. شما باید به محدودیت های حرارتی سخت و محدودیت های سخت محیطی احترام بگذارید. انتخاب تلورانس‌های فیزیکی و پوشش‌های محافظ مناسب از خرابی‌های زودرس میدان و فراخوان‌های گران قیمت جلوگیری می‌کند.

ما تصمیم گیرندگان مهندسی را تشویق می کنیم که از طراحی مفهومی به سمت مشخصات دقیق حرکت کنند. به گزینه های کاتالوگ ناکافی و خارج از قفسه که محصول شما را به خطر می اندازد بسنده نکنید. نقشه های مکانیکی CAD یا پارامترهای عملیاتی دقیق خود را امروز ارسال کنید. یک بررسی مهندسی جامع درخواست کنید و یک پیشنهاد سفارشی بسیار دقیق برای پروژه بزرگ بعدی خود تضمین کنید.

سوالات متداول

س: تفاوت بین آهنرباهای استاندارد خارج از قفسه و سفارشی N52 چیست؟

A: گزینه های خارج از قفسه شما را مجبور می کند طراحی خود را با اندازه های موجود تطبیق دهید. تغییرات سفارشی بر تناسب ابعادی دقیق برای مونتاژ شما تمرکز دارند. آنها به شما این امکان را می دهند که گزینه های پوشش خاصی را انتخاب کنید. همچنین می‌توانید جهت‌های مغناطیسی مناسب را برای مطابقت کامل با مجموعه‌های اختصاصی مشخص کنید.

س: آیا می توان از آهنرباهای N52 در محیط های صنعتی با دمای بالا استفاده کرد؟

پاسخ: به طور معمول خیر. استاندارد N52 به سرعت در بالای 80 درجه سانتیگراد (176 درجه فارنهایت) تجزیه می شود. قرار گرفتن در معرض حرارت بیشتر باعث از دست دادن دائمی قدرت مغناطیسی می شود. کاربردهای گرمای بالا به تغییرات درجه خاصی نیاز دارند. شما باید نمرات 'H'، 'SH' یا 'UH' را برای مقاومت قابل اعتماد در دمای بالا ارزیابی کنید.

س: چگونه نیروی نگهدارنده آهنربای N52 سفارشی را آزمایش و تأیید می کنید؟

A: تأیید در مرحله طراحی شروع می شود. مهندسان از آنالیز اجزا محدود (FEA) برای پیش‌بینی عملکرد مغناطیسی استفاده می‌کنند. در طول نمونه سازی فیزیکی، سازندگان از ایستگاه های تست کشش تخصصی برای اندازه گیری نیروی نگهدارنده مستقیم استفاده می کنند. آنها همچنین از گاوس متر دقیق برای ترسیم چگالی میدان مغناطیسی دقیق استفاده می کنند.

س: زمان معمول برای مهندسی و ساخت دسته های سفارشی N52 چقدر است؟

A: زمان های تحویل بر اساس پیچیدگی طراحی متفاوت است. نمونه سازی به طور کلی سه تا پنج هفته طول می کشد که شامل ابزار سفارشی و ساخت اولیه می شود. پس از تأیید اجرای آزمایشی، تولید نهایی با حجم بالا معمولاً به چهار تا شش هفته دیگر نیاز دارد. بر این اساس انتظارات خرید واقع بینانه را تنظیم کنید.
