Mnoho inžinierov predpokladá, že najbezpečnejšou cestou je špecifikácia najvyššej dostupnej triedy. Štandardne používajú N52 pre svoje magnetické zostavy, aby zaručili maximálnu pevnosť. Tento prístup často zlyhá. N52 ponúka najvyšší komerčne dostupný maximálny energetický produkt (BHmax). Nadmerná špecifikácia tejto triedy však bežne spôsobuje nafúknuté výrobné rozpočty. To tiež vedie k neočakávaným tepelným poruchám v teréne. Masívna magnetická sila je zbytočná, ak sa materiál degraduje vo svojom prirodzenom prevádzkovom prostredí.
Túto príručku sme vytvorili, aby sme vyriešili toto konkrétne odpojenie. Preskúmate objektívny hodnotiaci rámec zameraný na inžinierstvo. Pomôžeme vám vybrať si medzi Vlastné magnety N52 a alternatívne neodýmové triedy. Naučíte sa efektívne vyvažovať priestorové obmedzenia, tepelné limity a náklady na suroviny. Na konci s istotou určíte presnú známku, ktorú váš projekt skutočne vyžaduje.
Kľúčové poznatky
- N52 je určený na miniaturizáciu: Najlepšie sa hodí pre aplikácie, kde sa musí maximálna hustota magnetického poľa zmestiť do extrémne obmedzenej plochy.
- Tepelné limity sú hlavnou prekážkou: Štandard N52 degraduje rýchlejšie ako nižšie stupne (ako N42SH) v prostrediach s teplotou nad 80 °C (176 °F).
- Cena vs. výťažok: Náklady na surovinu a obrábanie pre vlastné magnety N52 nesú prémiu; N35 alebo N42 často poskytujú lepšiu návratnosť investícií, ak priestor dovoľuje o niečo väčší magnet.
- Tolerancie diktujú uskutočniteľnosť: Vlastné tvary z vysokokvalitného NdFeB vyžadujú presnú povrchovú úpravu a manipuláciu kvôli prirodzenej krehkosti materiálu.
Základná línia: Čo definuje vlastný magnet N52?
Ak chcete urobiť informované rozhodnutie, musíte najprv porozumieť materiálovej vede za týmto označením. 'N' znamená Neodym-Iron-Bór (NdFeB). Táto špecifická zliatina v súčasnosti dominuje v priemysle permanentných magnetov. Číslo '52' predstavuje hodnotenie materiálu. V preklade je to zhruba 52 Mega-Gauss Oerstedov (MGOe). Tento údaj meria maximálny energetický produkt materiálu. V podstate vám povie, koľko magnetickej energie je uložených v určitom objeme.
Tento výkon môžete overiť prostredníctvom dvoch základných metrík. Prvým je vysoká remanencia (Br). Remanencia meria zvyškovú hustotu magnetického toku zostávajúcu po magnetizácii. Vysoká hodnota Br znamená, že magnet vytvára mimoriadne silné magnetické pole. Druhou metrikou je koercivita (Hcj). Koercivita meria odolnosť materiálu voči demagnetizácii. Štandard N52 sa môže pochváliť vynikajúcou remanenciou, ale má relatívne štandardnú koercitivitu v porovnaní so špecializovanými vysokoteplotnými triedami.
Faktor prispôsobenia pridáva týmto surovinám ďalšiu vrstvu zložitosti. Nákup bežných diskov je jednoduchý. Rozvíjanie Vlastné magnety vyžadujú rozsiahle inžinierstvo. Prispôsobenie zahŕňa opracovanie špecifických geometrií, ako sú oblúky, stupňovité prstence alebo nepravidelné mnohouholníky. Musíte definovať užšie rozmerové tolerancie, aby sa dali použiť presné kryty. Môžete tiež určiť jedinečné smery magnetizácie, ako sú viacpólové alebo diametrálne zarovnania. Nakoniec prispôsobenie zahŕňa aplikáciu špeciálnych ochranných náterov na ochranu zraniteľnej zliatiny pred environmentálnou koróziou.

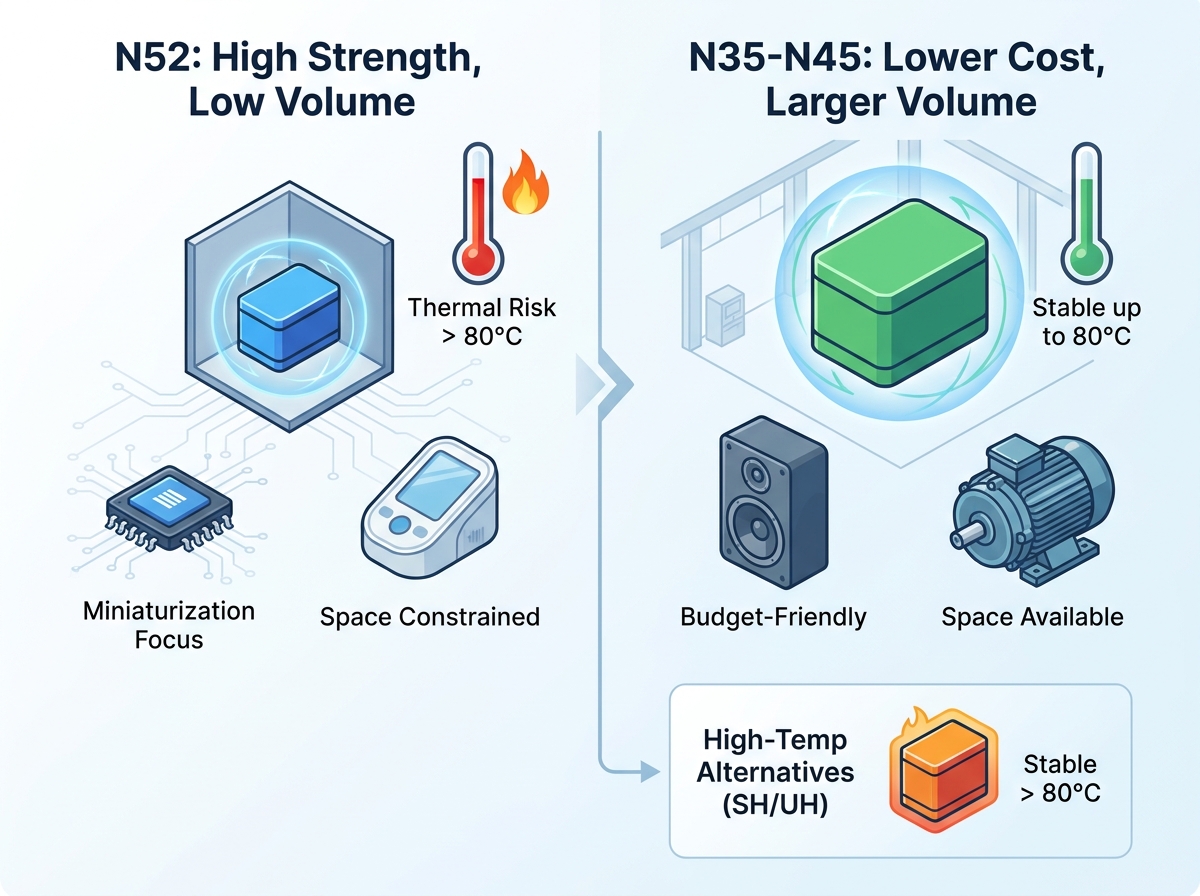

Vlastné magnety N52 vs. nižšie triedy (N35–N45): kompromis medzi silou a cenou
Inžinieri čelia neustálemu boju medzi výkonom a rozpočtom. Nižšie triedy ako N35 alebo N42 často poskytujú viac než dostatočnú magnetickú silu pre štandardné aplikácie. Musíte vyhodnotiť vzťah medzi silou ťahu a fyzickým objemom. Výmena magnetu N35 za variant N52 umožňuje zníženie celkového objemu magnetu o 30 % až 40 %. Toto zmenšenie veľkosti dosiahnete pri zachovaní presne rovnakej sily držania. Toto zníženie objemu je hlavným technickým dôvodom pre výber vyššej triedy.
Nákladové dôsledky zohrávajú pri tomto rozhodnutí obrovskú úlohu. Za najvyššie triedy platíte vysokú cenu. Výrobný proces vyžaduje suroviny vyššej čistoty. Ak je váš aplikačný priestor prakticky neobmedzený, použitie väčšieho vlastného magnetu N35 je podstatne nákladovo efektívnejšie. Úspora surovín ľahko kompenzuje o niečo väčšie nároky na bývanie. Relatívna sila
| magnetu |
Základné |
náklady Prémiový odhad |
Ideálne aplikačné prostredie |
| N35 |
Základná čiara (1,0x) |
Najnižšie náklady |
Veľké montáže, ťažký priemysel |
| N42 |
Vysoká (1,2x) |
Stredné (+15 – 20 %) |
Všeobecná elektronika, štandardné motory |
| N52 |
Maximum (1,4x+) |
Vysoká (+40 % alebo viac) |
Miniatúrne snímače, presné nástroje |
Mali by ste zaradiť do užšieho výberu triedy N35 až N45 za špecifických podmienok. Zvážte tieto možnosti strednej úrovne pre spotrebnú elektroniku s obmedzeným rozpočtom. Vynikajú aj v ťažkých priemyselných aplikáciách. V masívnych motorových zostavách alebo magnetických separátoroch sú objemová hmotnosť a veľkosť zriedkavo limitujúcimi faktormi. Úspory nákladov pri vysokých objemoch sa stávajú významnými.
Naopak, mali by ste silne zaradiť N52, keď je priestor vašou absolútnou prekážkou. Mikrosnímače vyžadujú intenzívne magnetické polia vo vnútri mikroskopických krytov. Lekárske zariadenia ako kardiostimulátory alebo chirurgické nástroje vyžadujú maximálnu silu v minimálnych profiloch. Nesmierne profitujú aj vysokovýkonné letecké motory. V týchto arénach sa počíta každý jeden milimeter. Zvýšenie výkonu ľahko odôvodňuje náklady na prémiový materiál.
Tepelné riziko: N52 vs. vysokoteplotné stupne (SH, UH, EH)
Teplota určuje magnetický výkon rovnako ako zloženie surovín. Norma N52 má prísnu tepelnú hranicu. Priemysel uznáva strop 80 °C (176 °F) ako štandardnú maximálnu prevádzkovú teplotu pre túto triedu. Teplo zvyšuje kinetickú energiu atómu. Táto energia nakoniec prekoná magnetické zarovnanie v kryštálovej štruktúre. Tento teplotný limit je najčastejším dôvodom, prečo sa inžinieri musia odkloniť od štandardných vysokopevnostných materiálov.
Ak štandardný N52 prekročíte túto hranicu 80 °C, riskujete nezvratnú demagnetizáciu. So stúpajúcou teplotou bude magnetické pole pomaly slabnúť. Ak prekročí maximálny prah, magnet utrpí trvalú magnetickú stratu. Nikdy neobnoví svoju pôvodnú silu, a to ani po ochladení späť na izbovú teplotu. Táto porucha môže úplne zničiť funkčnosť presne kalibrovaného snímača alebo motora.
Vyhodnotenie vysokoteplotných alternatív je rozhodujúce pre náročné prostredia. Priemyselné normy pridávajú prípony na označenie tepelnej stability. 'SH' označuje stabilitu do 150°C. 'UH' posúva limity na 180 °C a 'EH' sa predlžuje až na 200 °C. Musíte porovnať základnú úroveň N52 so stupňami ako N42SH alebo N35EH.
Vaše hodnotiace kritériá by mali byť prísne. Ak prevádzkové teploty bežne prekračujú 80 °C, nemôžete bezpečne určiť N52. Obetovanie základnej magnetickej sily je povinné. Aby ste získali potrebnú stabilitu pri vysokých teplotách, musíte svoju špecifikáciu znížiť na triedu N42 alebo N35. Stabilný magnet N42SH pri 120 °C výrazne prekoná magnet N52, ktorý utrpel nevratnú tepelnú degradáciu.
Výrobné reality: Obrábanie a poťahovanie magnetov na mieru
Navrhnutie vlastného tvaru v CAD softvéri je jednoduché. Výroba tohto tvaru v skutočnosti prináša vážne mechanické problémy. Neodym je v podstate tvrdý, krehký keramický materiál. Vyššia magnetická sila neznamená vyššiu fyzickú odolnosť. Diskusia o mechanickej realite rezania a brúsenia blokov N52 je kľúčová. Obrábanie zložitých tvarov, ako sú tenké oblúky alebo zapustené krúžky, vytvára značné mechanické namáhanie.
Krehkosť vedie priamo k strate výnosu počas výroby. Brúsne kotúče môžu ľahko odštiepiť okraje vysokokvalitného bloku. Výrobcovia musia obrábať pri nižších rýchlostiach, aby sa predišlo mikrozlomeniu. Toto pomalé spracovanie zvyšuje pracovný čas. Zložitá geometria môže zaznamenať 20% mieru odpadu počas samotnej fázy obrábania. Tieto náklady na šrot absorbujete pri objednávaní špecializovaných dielov.
Ďalšou kritickou výrobnou realitou je závislosť od povlaku. Pretože zákazkové diely sú obrábané s výnimočne tesnými toleranciami, musíte do konečných rozmerov započítať povlak. Štandardné možnosti zahŕňajú Ni-Cu-Ni (nikel-meď-nikel), epoxid alebo parylén. Štandardný niklový povlak pridáva hrúbku približne 15 až 20 mikrónov na povrch. Epoxid môže pridať až 25 mikrónov. N52 je vysoko náchylný na rýchlu oxidáciu a koróziu. Ak sa počas montáže naruší vlastný povlak, podkladová zliatina sa rýchlo rozloží na magnetický prášok.
Musíte tiež zvážiť dodacie lehoty a realitu dodávateľského reťazca. Vlastné šarže N52 často vyžadujú dlhšie dodacie lehoty. Vysokokvalitné materiály vzácnych zemín zažívajú väčšie výkyvy dodávok v porovnaní s ľahko dostupnými zásobami N35. Výrobcovia len zriedka ponechávajú veľké, nezmagnetizované bloky N52 nečinné. Pri špecifikovaní absolútne najvyššej dostupnej triedy by ste mali počítať s dlhšími obstarávacími cyklami.
Rozhodovací rámec: Výber optimálneho stupňa pre váš projekt
Výber správnej špecifikácie si vyžaduje logický prístup krok za krokom. Nespoliehajte sa na dohady alebo domnienky. Použite tento štruktúrovaný rozhodovací rámec na vyhodnotenie vašich špecifických potrieb aplikácie. Tento proces ochráni váš rozpočet a zároveň zabezpečí spoľahlivý výkon v teréne.
- Krok 1: Definujte priestorové obmedzenia. Zmerajte svoj dostupný objem. Musí sa magnet zmestiť do mikroplášťa alebo tesne zabalenej dosky plošných spojov? Ak áno, N52 je pravdepodobne vaša najlepšia voľba. Ak máte flexibilné konštrukčné parametre a dostatok priestoru, prejdite na N35 alebo N42. Ušetríte peniaze bez straty funkčnej sily.
- Krok 2: Zmapujte tepelné prostredie. Vypočítajte najhorší scenár vystavenia teplu. Prekročia maximálne prevádzkové teploty 80°C? Zahrňte okolité okolité teplo a vnútorné teplo generované blízkou elektronikou. Ak teploty prekročia túto hranicu, musíte okamžite prejsť na stupne SH, UH alebo EH. Ak teploty zostanú stabilné a chladné, štandardné triedy najvyššej úrovne zostávajú životaschopné.
- Krok 3: Analyzujte NI rozpočtu. Vyhodnoťte finančný dopad vášho výberu materiálu. Ospravedlňuje zvýšenie výkonu najvyššej triedy prémiu za suroviny? Nezabudnite vypočítať potenciálnu mieru odpadu pri vlastnom obrábaní. Vysoká miera šrotovnosti výrazne zvyšuje ceny jednotiek. Zabezpečte, aby dodatočný magnetický tok skutočne zlepšil váš konečný produkt natoľko, aby oprávňoval náklady.
- Krok 4: Testovanie prototypu. Nikdy sa nespoliehajte len na teoretické dátové listy. Dôrazne odporúčame objednať rýchle prototypy v dvoch rôznych triedach. Objednajte si šaržu N42 a šaržu N52. Zostavte ich do svojho fyzického produktu. Overte skutočnú ťažnú silu a hustotu toku v reálnych scenároch. Fyzikálne testovanie často odhalí, že nižšia trieda funguje úplne dobre pri konečnej montáži.
Záver
Určenie správnej triedy neodýmu vyžaduje starostlivú inžiniersku analýzu. Vysokokvalitné materiály poskytujú neuveriteľnú magnetickú hustotu, ale nie sú univerzálnym štandardom. Zostávajú vysoko špecializovaným riešením navrhnutým pre extrémne priestorové a výkonové požiadavky. Prehliadanie tepelných limitov alebo podceňovanie nákladov na obrábanie negatívne ovplyvní váš konečný produkt.
Pred prechodom na sériovú výrobu by ste mali uprednostniť profesionálne overenie. Odporúčame kupujúcim, aby sa pred dokončením výkresov CAD alebo vydaním RFQ poradili so špecialistom na inžinierstvo magnetov. Expert dokáže odhaliť jemné konštrukčné chyby, navrhnúť optimálne tolerancie a overiť vami zvolené nátery.
Urobte už dnes proaktívne kroky na zabezpečenie svojho dizajnu. Odošlite svoje 3D modely alebo technické špecifikácie skúsenému výrobcovi. Požiadajte o komplexnú kontrolu výroby a optimalizácie triedy. Dôkladná kontrola zaručuje, že získate presný magnetický výkon, ktorý vaša aplikácia vyžaduje.
FAQ
Otázka: Existujú neodýmové magnety vyššej triedy ako N52 (ako N54 alebo N55)?
Odpoveď: Hoci triedy ako N54 alebo N55 existujú vo vysoko kontrolovaných laboratórnych podmienkach, nie sú praktické pre štandardnú výrobu. N52 zostáva najvyššou praktickou, komerčne stabilnou a široko dostupnou triedou pre zákazkové objednávky. Vyššie experimentálne triedy sú mimoriadne krehké a vysoko citlivé na menšie teplotné výkyvy. Mali by ste si dávať pozor na dodávateľov, ktorí robia prehnané tvrdenia o dôslednom dodávaní hromadných materiálov N55.
Otázka: Stojí vlastný magnet N52 výrazne viac ako N35?
A: Áno. Rozdiel v nákladoch pramení predovšetkým z vyššieho percenta čistého neodýmu potrebného v zliatine. Nestálosť trhu okolo prvkov vzácnych zemín tiež zvyšuje cenu prémiových tried. Presná prémia, ktorú zaplatíte, však vo veľkej miere závisí od vašej vlastnej geometrie, prísnych tolerancií obrábania a celkového objemu objednávky.
Otázka: Môžem magnet N52 obrábať alebo vŕtať sám, keď ho dostanem?
Odpoveď: Nie. Pokus o vlastné opracovanie týchto častí predstavuje vážne bezpečnostné riziko. Neodymový prach je vysoko horľavý. Vŕtanie okamžite zničí ochranný povlak a spôsobí rýchlu koróziu. Okrem toho krehká keramická povaha materiálu znamená, že sa pravdepodobne rozbije pod štandardným vrtákom. Všetky vlastné prvky musia byť opracované pred finálnou magnetizáciou a potiahnutím výrobcom.
