4 種類の永久磁石: プロジェクトに適したものはどれですか?

適切な磁性材料を選択することは、単に引張力を測定するだけではありません。正確なエンジニアリングバランスが必要です。熱安定性と厳密な空間的制約を比較検討する必要があります。耐食性と基本ユニットのコストも考慮する必要があります。間違った材料を選択すると、現場で悲惨な失敗が生じることがよくあります。熱による重大な減磁が発生する可能性があります。公差が厳しい組み立て中の機械的破損もよくあるリスクです。これらのエラーは時間を無駄にし、プロジェクト全体の予算を使い果たします。

このガイドでは、4 つの主要な磁性材料について、エンジニアリングに焦点を当てた透明性の高い詳細を提供します。私たちは、お客様の最終的な調達と設計の決定をガイドすることを目的としています。主要なパフォーマンス指標を正確に評価する方法を学びます。また、各材料タイプに関連する特定の環境リスクについても詳しく説明します。このフレームワークに従うことで、完璧な仕様を指定できます。 永久磁石。 正確なアプリケーション要件に対応する私たちの目標は、次のアセンブリが現場で完璧に機能することを保証することです。

重要なポイント

• ネオジム (NdFeB): コンパクトな空間では最高の磁力を持ちますが、腐食や適度な温度制限の影響を受けやすいです。
• サマリウム コバルト (SmCo): 卓越した温度耐性と耐食性を備えた高強度を提供するプレミアム レアアース オプション。高価であり、脆性があります。
• セラミック (フェライト): 最もコスト効率が高く、耐食性に優れたオプションで、サイズや重量が主な制約ではない大規模生産に最適です。
• アルニコ: 比類のない高温性能 (最大 540°C) を備えていますが、偶発的な減磁を防ぐために慎重な設計が必要です。
• 決定ルール: 磁石の選択は、最大エネルギー積 ($BH_{max}$) だけでなく、最大動作温度 ($T_{max}$) と固有保磁力 ($H_{cj}$) によって決定される必要があります。

プロジェクト要件の定義: 重要な評価基準

特定の材料を選択する前に、磁気性能を支配する基礎となる指標を理​​解する必要があります。エンジニアは、環境の安定性を無視して磁力を過剰に指定することがよくあります。この不均衡はコンポーネントの早期故障につながります。設計の初期段階で定義する必要がある基本的な評価基準を検討してみましょう。

最大エネルギー積 ($BH_{max}$)

この値は磁力の強さと体積効率の主な指標として機能します。メガガウス・エルステッド (MGOe) で測定します。数値が大きいほど、大幅に少ない材料体積を使用して目的の磁場を実現できることを意味します。アセンブリが極小の設置面積内で強力な電力を必要とする場合は、高い $BH_{max}$ を誇る材料を優先する必要があります。このメトリクスは、最終コンポーネントの物理的寸法を直接決定します。

固有保磁力 ($H_{cj}$)

固有保磁力は減磁に対する抵抗を表します。通常、これはエルステッド (Oe) またはキロアンペア/メートル (kA/m) で測定されます。外部磁場は常に磁気の安定性を脅かします。周囲の熱が高いと、内部の磁気配列も劣化します。高い保磁力は、電気モーター、発電機、近接センサーにとって極めて重要であることが証明されています。これらの用途では、材料は毎日強力な反発磁場にさらされます。保磁力の低いコンポーネントは、このような厳しい条件下では急速に強度を失います。

最高動作温度 ($T_{max}$)

周囲の温度が上昇すると磁気強度は必然的に低下します。すべての材料には特定の熱閾値があります。この温度閾値を超えると、不可逆的な磁気損失が発生します。コンポーネントは室温まで冷却しても元の動作強度を回復しません。この熱定格を、製品が直面する予想される最高の環境温度と正確に一致させる必要があります。このメトリックを無視すると、長期的な信頼性の問題が保証されます。

希土類永久磁石: ネオジム vs. サマリウム コバルト

レアアース材料は現代の工学分野を支配しています。比類のない電力密度を提供します。しかし、それらは複雑な環境的および機械的課題ももたらします。それぞれの明確な利点を理解するには、2 つの主要な希土類オプションを比較する必要があります。

ネオジム (NdFeB) – 高強度標準

ネオジム鉄ボロンは現在、市販されている最も強力な磁性材料の称号を保持しています。エンジニアは、最新の製品の小型化のためにこれに大きく依存しています。

• 最適な使用例: これらのコンポーネントは、家庭用電化製品、スマートフォン、高性能サーボ モーターの内部にあります。極度の小型化が厳密に要求されるあらゆる用途に優れています。
• 実装のリスク: 鉄分が多く含まれているため、湿気の多い環境では急速な酸化が発生します。 Ni-Cu-Ni メッキやエポキシ コーティングなどの保護表面処理が必要です。さらに、標準グレードは 80°C を超えると磁化を失います。特殊な高温グレードを入手することもできますが、その価格は非常に高くなります。

サマリウム コバルト (SmCo) – 極限環境における選択

環境条件がネオジムにとって不利になりすぎると、エンジニアはサマリウム コバルトに目を向けます。極度のストレス下でも優れた安定性を提供します。

• 最適な使用例: この材料は、航空宇宙部品、ダウンホール掘削センサー、軍用仕様の機器で主に使用されています。失敗が許されない場所で成功します。
• 実装のリスク: 焼結プロセスにより、この材料は非常に脆くなります。激しい組み立てプロセス中に簡単に欠けたり粉々になったりします。さらに、原材料のコストは世界のコバルト市場に基づいて大きく変動します。
• 購入者への注意: 固有の耐食性により、保護メッキは必要ありません。この独特の特性により、多くの場合、製造時の初期材料コストの一部が相殺されます。

従来の永久磁石: セラミック (フェライト) 対 アルニコ

レアアースブームが起こる前は、伝統的な素材が現代の産業世界を築いていました。これらは今日でも非常に重要な意味を持ち続けています。これらは、優れたコスト効率と、新しい合金では得られない特殊な性能特性を提供します。

セラミック/フェライト – 大量生産の主力製品

主にストロンチウムまたはバリウムと混合された酸化鉄で構成されているセラミック オプションは、比類のない経済的価値を提供します。錆びに完全に耐性があり、数十年の使用にわたって確実に機能します。

• 最適な使用例: 自動車のセンサー、スピーカー、磁気分離器、家庭用電化製品に大規模に採用されています。彼らは大量生産部門を支配しています。
• 実装のリスク: 磁気エネルギーが非常に低いのが特徴です。希望する引張力を実現するには、より大きな設置面積を割り当てる必要があります。また、機械的引張強度が低いため、曲げ応力下で亀裂が発生しやすくなります。

アルニコ – 高熱のレガシー素材

アルミニウム、ニッケル、コバルトの組成にちなんで名付けられたこのレガシー素材は、独特の動作プロファイルを備えています。他のほぼどの標準オプションよりも耐熱性が優れています。

• 最適な使用例: エンジニアは、高温産業用ハンドリング機器にアルニコを指定しています。また、クラシックなオーディオ機器や高度に専門化されたアナログ測定器でも依然として高く評価されています。
• 実装のリスク: これらのコンポーネントの固有保磁力は非常に低くなります。不適切に保管したり、反発力のある磁場にさらしたりすると、簡単に消磁してしまいます。したがって、多くの設計では、最終的な物理的構築が完了したのみアセンブリを磁化する必要があります 後に 。

実装のリスク: エンジニアリングと組み立てに関する考慮事項

最適な材料化学を選択することは、最初のステップにすぎません。このコンポーネントを最終製品に正常に統合する必要があります。組み立てには、機械的および物流上の多くの課題が伴います。適切な計画を立てることで、高額な費用がかかる製造の遅延を防ぎます。

機械加工と製作

従来の旋盤やフライス盤を使用して、完全に磁化されたコンポーネントを加工することはできません。材料があまりにも脆いのです。カスタム形状の製造には、特殊なダイヤモンド研削装置が必要です。さらに、ネオジムを粉砕すると、発火性の高い粉塵が発生します。オペレータは重度の液体冷却剤を使用して、重大な火災の危険や摩擦熱による局所的な減磁を防ぐ必要があります。焼結プロセスを依頼する前に、必ず幾何学的デザインを最終決定してください。

コーティングと公差

必須の保護コーティングは、最終的な寸法公差に重大な影響を与えます。標準的なネオジムには、3 層のニッケル - 銅 - ニッケルメッキが必要です。この処理により、最終的な外形寸法が数マイクロメートル増加します。設計で厳密な締まりばめが使用されている場合は、CAD 製図段階でこの追加のメッキ厚を考慮する必要があります。コーティングを適用できないと、圧入作業中にコンポーネントが粉砕することがよくあります。

サプライチェーンとコンプライアンス

レアアース材料の世界的なサプライチェーンは依然として非常に不安定です。地政学的な変化は、ネオジムとサマリウム コバルトの入手可能性に急速に影響を与えます。さらに、その使用には厳しい国際規制が適用されます。コンプライアンス文書を注意深く追跡する必要があります。長期の生産契約を結ぶ前に、調達チームがすべての RoHS、REACH、または国内調達要件を確認していることを確認してください。

意思決定の枠組み: 適切な永久磁石の候補リストを作成する

さまざまな資料を操作するには、体系的なアプローチが必要です。単価だけを推測したり信頼したりしないでください。この構造化されたエンジニアリング フレームワークに従って、オプションを効率的に絞り込みます。

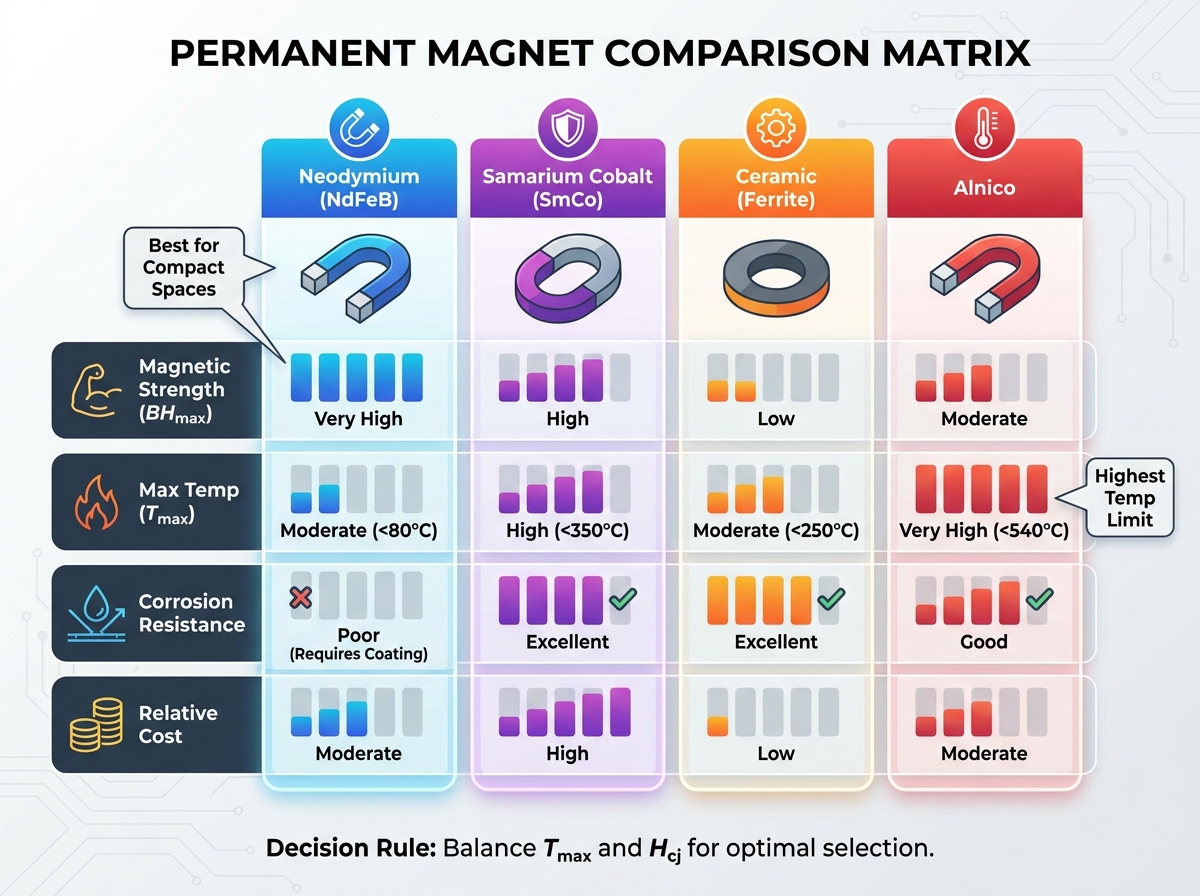

表 1: 磁性材料の性能比較マトリックス

材料の種類	最大エネルギー ($BH_{max}$)	最大温度限界	耐食性
ネオジム (NdFeB)	35 - 52 MGOe	80℃（標準）/200℃（特殊）	悪い（コーティングが必要）
サマリウムコバルト (SmCo)	16 - 32 MGOe	250℃～350℃	素晴らしい
セラミック（フェライト）	1 - 5 MGOe	250℃	素晴らしい
アルニコ	5 - 9 MGOe	最高540℃	良い

1. ステップ 1: 熱エンベロープを定義します。 予想される最大動作温度を確認してください。アプリケーションが 150°C を超えて動作する場合は、標準のネオジムを直ちに濾過して除去する必要があります。サマリウム コバルト、アルニコ、または特殊な高温 NdFeB グレードに直接焦点を当てます。
2. ステップ 2: 空間的制約を評価する。 アセンブリで利用可能な物理ボリュームを評価します。設計に微細なフットプリントが必要な場合は、デフォルトでネオジムまたはサマリウム コバルトを直接使用してください。物理的なスペースに制限がない場合は、すぐにセラミックに切り替えて、原材料コストを削減してください。
3. ステップ 3: 環境暴露を評価します。 周囲の湿度と化学物質への暴露レベルを分析します。高湿度または腐食性の高い環境の場合は、コーティングされていないネオジムをリストから除外してください。壊滅的な酸化を防ぐために、セラミックまたはサマリウムコバルトを優先してください。
4. ステップ 4: プロトタイプとテスト。 決していきなり大量生産に走らないでください。最初に少量のサンプルを注文することを強くお勧めします。これらのプロトタイプに、厳密な熱サイクルと機械的引っ張り試験を実施します。大量生産ツールに資本を投じる前に、パフォーマンスを検証してください。

結論

• 単一の「最良」の万能磁性材料は存在しません。特定の運用範囲とプロジェクトの予算に応じて最適な合金を見つける必要があります。
• 純粋な磁気強度と同じくらい熱安定性と耐環境性を優先します。
• 設計段階の早い段階で、組み立ての制限、機械加工の制限、およびコーティングの許容差を考慮します。

次のステップでは、最高温度制限と空間寸法を最終決定する必要があります。これらのパラメータを確定したら、専門の磁気エンジニアに直接相談してください。これらは、N42 と N52 のどちらかを選択することを意味する場合でも、適切な SmCo5 と Sm2Co17 組成を選択することを意味する場合でも、必要な正確な性能グレードを指定するのに役立ちます。適切な仕様は、製品の長期的な成功を保証します。

よくある質問

Q: 永久磁石は時間の経過とともに強度が低下することがありますか?

A: はい、特定の条件下では劣化する可能性があります。激しい高熱、極度の物理的衝撃、または反対の強い磁場に長時間さらされると、そのエネルギーが消耗します。しかし、通常の安定した条件下では、現代の材料は 10 年ごとに全体の強度の 1 パーセントのごくわずかしか失われません。

Q: ネオジム磁石にドリルで穴を開けてはいけないのはなぜですか?

A: ドリルで穴を開けるとコンポーネントが破壊されます。摩擦により激しい熱が発生し、局所的な領域が永久的に消磁されます。ビットは脆い結晶構造を粉砕します。さらに、穴あけにより重要な防食コーティングが破壊され、鉄が急速な酸化にさらされます。最初の製造および焼結プロセス中に、すべてのカスタム形状と穴をリクエストする必要があります。

Q: 大きなセラミック磁石と小さなネオジム磁石のどちらを使用した方が安価ですか?

A: 一般に、セラミックの 1 ポンド当たりのコストは大幅に低くなります。ただし、アセンブリ全体を評価する必要があります。より大きなセラミック オプションを選択すると、製品ハウジング全体の拡張が必要になるため、プラスチックまたは金属のコストが跳ね上がります。より小型のネオジム オプションにより、コンパクトなハウジングが可能になります。小型化により、材料価格の上昇が完全に相殺されることがよくあります。
