Spesifiseer Pasgemaakte magnete is 'n hoë-belang ingenieursbesluit. 'n Misrekening in graad, laag of verdraagsaamheid kan lei tot voortydige demagnetisering, meganiese mislukking of onnodige projekkoste. Die N40-graad verteenwoordig 'n hoogs doeltreffende middeweg vir moderne ingenieurs. Dit bied aansienlik meer trekkrag as N35 sonder die premiumkoste en temperatuurbroosheid van N52. Die oorgang van 'n standaard-van-die-rak-magneet na 'n pasgemaakte oplossing vereis egter streng evalueringskriteria. Ons moet fisiese geometrieë, omgewingsblootstelling en magnetiese belyning perfek assesseer voordat ons 'n fisiese ontwerp insluit.
Hierdie gids verskaf 'n tegniese en kommersiële raamwerk om jou presiese magnetiese spesifikasies te definieer. Jy sal leer hoe om die ideaal te verseker Pasgemaakte N40-magneet vir jou spesifieke monteringsbehoeftes. Deur termiese limiete te ontleed, beskermende bedekkings te evalueer en realistiese dimensionele beperkings te stel, kan jy magnetiese stroombane ontwerp wat elke keer presiese, herhaalbare veldprestasie lewer.
Sleutel wegneemetes
- Graadvalidering: Standaard N40 bied 'n optimale koste-tot-prestasie-verhouding, maar toepassings wat 80°C oorskry, vereis spesifieke hoëtemperatuur-agtervoegsels (bv. N40H, N40SH).
- Omgewingsbeskerming: Pasgemaakte vorms en impakrisiko's bepaal deklaagkeuses; standaard Ni-Cu-Ni kan misluk waar Epoxy of gespesialiseerde platering vereis word.
- Ontwerprealiteit: strenger toleransies (onder ±0.05 mm) verhoog bewerkingskoste en leitye eksponensieel.
- Verskaffer-ywerigheid: 'n Gekwalifiseerde vervaardiger van pasgemaakte magneet moet verifieerbare BH-kurwes, magnetiese vloed-konsekwentheidverslae en duidelike voorsieningskettingnaspeurbaarheid verskaf.
Is 'n pasgemaakte N40-magneet die regte basislyn vir u toepassing?
Om die besluit te raam, vereis dat daar veel verder as basiese produkbeskrywings gekyk word. Jy moet N40 vergelyk met alternatiewe Neodymium (NdFeB) grade gebaseer op spesifieke metrieke waardes. Evalueer Remanence (Br) en Coercivity (Hcj) eerder as om op generiese 'sterkte'-eise staat te maak. Remanensie meet die oorblywende magnetiese vloeddigtheid wat in die materiaal oorbly. Dit vertel jou hoe sterk die magneetveld in 'n geslote stroombaan sal wees. Dwang meet die materiaal se inherente weerstand teen demagnetisering. Dit bepaal hoe goed die magneet eksterne magnetiese velde en fisiese spanning weerstaan.

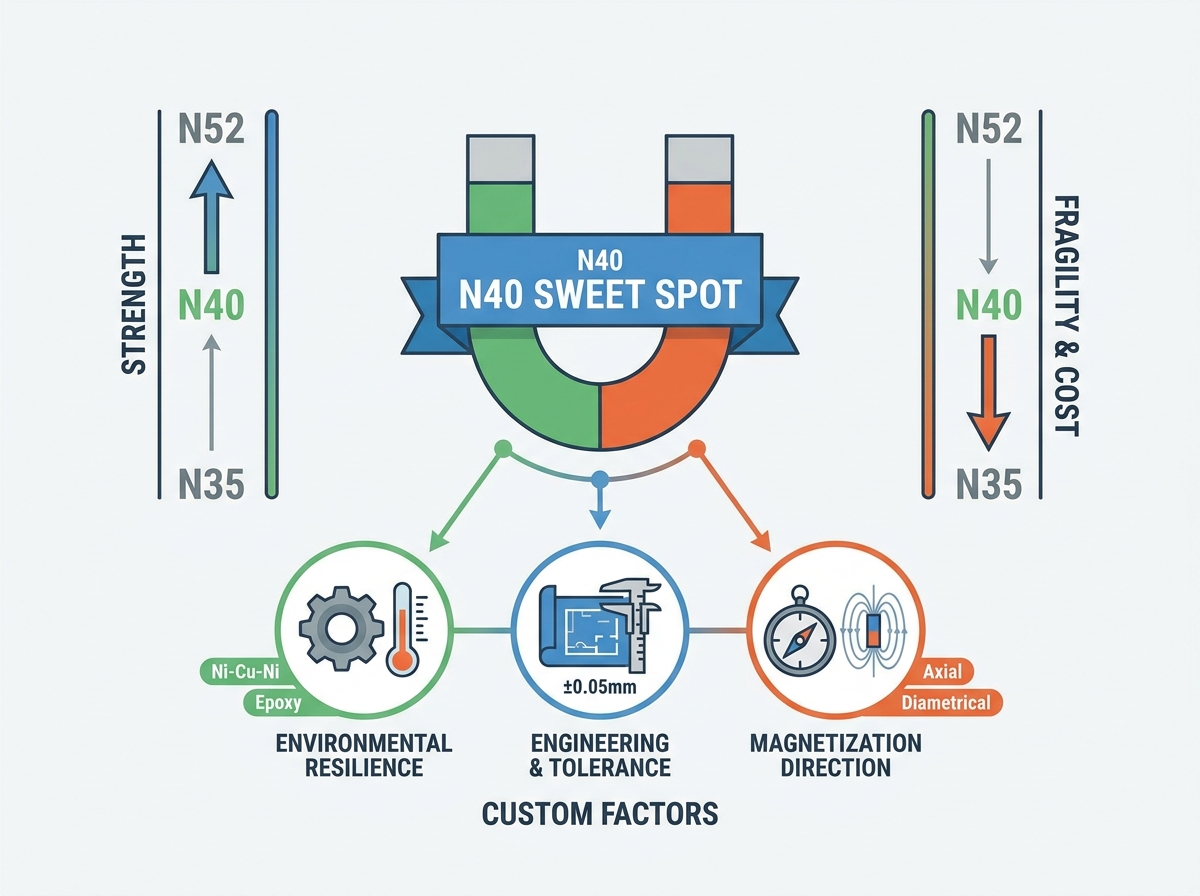

Ingenieurs spesifiseer konsekwent N40 vir 'n baie duidelike operasionele sweet spot. Dit lewer ongeveer 10-15% meer magnetiese energie as basislyn N35. Dit bereik hierdie prestasie-hupstoot terwyl dit hoogs stabiel bly. Hierdie balans maak dit hoogs aantreklik vir volumeproduksie. Jy kry 'n meetbare hupstoot in houkrag en sensor-aandryfbereik. Die belangrikste is dat jy nie die uiterste grondstofpremies aangaan wat met ultrahoë grade soos N50 of N52 geassosieer word nie.
Ons moet egter streng fisiese beperkings erken. ’n Standaard N40-komponent is nie geskik vir ultrakompakte ruimtes waar maksimum vloeddigtheid verpligtend is nie. In stywe mikrosamestellings word N52 dikwels nodig om die teikenveldsterkte te bereik. Verder is standaard N40 heeltemal onlewensvatbaar in hoë-hitte industriële omgewings. Dit het nie die gewysigde intrinsieke dwangvermoë wat nodig is om oormatige termiese blootstelling te oorleef sonder om prestasie te verloor nie.
Die daarstelling van konkrete sukseskriteria voorkom duur foute tydens die prototiperingsfase. Dokumenteer jou presiese houkragvereistes voordat jy 'n gereedskapkwotasie aanvra. Meet jou vereiste lugspleetafmetings noukeurig. Jy moet ook rekening hou met opponerende magnetiese velde naby die finale installasieterrein. Deur te bevestig dat N40 aan hierdie basislynkriteria voldoen, verseker jy dat jy nie kapitaal mors op onbehoorlike pasgemaakte gereedskap nie.
Definieer omgewingsveerkragtigheid en temperatuurdrempels
Baie ingenieurs val in 'n algemene en duur temperatuurval. Standaard N40-magnete ly onomkeerbare vloedverlies bo 80°C (176°F). Die interne magnetiese dipole verloor hul belyning permanent. Dit verminder motordoeltreffendheid en vernietig sensitiewe saal-effek sensor akkuraatheid. U moet u toepassing se termiese profiel noukeurig uitbeeld. As die bedryfsomgewing bo hierdie 80°C-limiet styg, moet jy 'n duidelike besluitpad volg. Spesifiseer hoë-temperatuur variante onmiddellik. Gebruik N40H vir omgewings wat tot 120°C bereik. Gradeer op na N40SH as jou samestelling ongeveer 150°C bereik.
Oppervlakbeskerming maak net soveel saak as interne termiese stabiliteit. Onbedekte neodimium oksideer vinnig wanneer dit aan die omgewingslug blootgestel word. Ons moet korrosie en meganiese versplintering versag deur behoorlike deklaagkeuse. Hersien hierdie deklaagseleksiematriks om buiteafwerkings by jou spesifieke bedryfsomgewing te pas.
| Bedekkingstipe |
Primêre Voordele |
Algemene Toepassingscenario's |
Kwesbaarhede |
| Nikkel-Koper-Nikkel (Ni-Cu-Ni) |
Bedryfstandaard, hoogs duursame oppervlak, visueel reflektief. |
Binnenshuise samestellings, ingeslote motors, verbruikerselektronika. |
Vatbaar vir afbreek onder harde, herhalende meganiese impak. |
| Epoksiehars |
Uitstekende vogversperring, uitstekende chemiese en soutweerstand. |
Mariene omgewings, hoë humiditeit sones, mediese toestelle. |
Dikker laagprofiel kan ultra-stywe luggapings marginaal beïnvloed. |
| Sinkplaat |
Hoogs koste-effektief, bied voldoende basislyn oksidasiebeskerming. |
Lae humiditeit instellings, interne strukturele hardeware bevestigings. |
Swak werkverrigting in hoogs korrosiewe, suur of nat omgewings. |
Pasgemaakte vorms stel ernstige implementeringsrisiko's tydens die plateringsfase in. Komplekse geometrieë skep dikwels skerp, 90 grade rande. Elektroplatering slaan natuurlik die dunste neer langs hierdie presiese kruisings. Skerp rande skeur maklik tydens outomatiese hantering of handsamestelling. Deur minimale randafschuining tydens u aanvanklike CAD-ontwerp in ag te neem, voorkom dit katastrofiese laagfout. 'n Eenvoudige meganiese afkanting laat die platering eweredig versprei. Dit beskerm die bros NdFeB-materiaal fisies teen breuk onder druk.
Ontwerp die pasgemaakte vormfaktor: vorm, verdraagsaamheid en magnetisering
Die vertaling van projekbehoeftes in fisiese vorms dikteer die finale vervaardigingsproses. Jy moet die fisiese vorm perfek by jou spesifieke magnetiese stroombaan pas. Strukturele monteertoepassings vereis dikwels versonke ringe om standaardskroewe te akkommodeer. Hoëprestasie-motorrotors benodig gespesialiseerde, presies berekende magnetiese boë. Gevorderde posisionele sensors maak staat op ultra-dun geometriese blokke. Elke komplekse geometrie het 'n aansienlike impak op grondstofafval. Die sny van komplekse boë van 'n gesinterde meesterblok skep onbruikbare afsny. Groter grondstofvermorsing verhoog jou finale eenheidsprys. Ons beveel altyd aan om fisiese ontwerpe so eenvoudig te hou as wat u toepassing dit toelaat.
Verdraagsaamheidsrealiteite skok dikwels oningewyde komponentkopers. Standaard kommersiële toleransies beweeg rondom ±0.1mm. Hierdie marge bevredig die meeste meganiese samestellings en algemene strukturele houvas. Die spesifikasie van ±0.05 mm of stywer skep 'n saamgestelde vervaardigingsuitdaging. Jy moet verstaan hoe streng toleransies die produksie van die winkelvloer beïnvloed:
- Gespesialiseerde slyp: Uiterste presisie vereis sekondêre diamantslypprosesse wat ekstra energie en arbeid verbruik.
- Laer opbrengskoerse: Strenger marges verhoog die aantal afgekeurde onderdele tydens outomatiese gehaltebeheer.
- Verlengde loodtye: Ekstra bewerking en gedetailleerde inspeksiefases vertraag finale versendingdatums aansienlik.
- Koste-eskalasie: Die kombinasie van rou skroot en gespesialiseerde arbeid vermenigvuldig die individuele komponentprys.
Vermy nie-kritiese afmetings wat oorverdraagsaam is. Pas streng toleransies uitsluitlik toe op funksionele paringsoppervlaktes of perspasdiameters.
Magnetiseringsrigting definieer hoe die magnetiese veld in jou samestelling in wisselwerking tree. U moet hierdie presiese belyning definieer voor vervaardiging. Algemene belynings sluit in aksiale, diametrale en pasgemaakte meerpolige konfigurasies. Onbelynde magnetisering maak 'n dimensioneel perfekte komponent heeltemal nutteloos. Byvoorbeeld, 'n diametraal gemagnetiseerde sensormagneet sal heeltemal misluk as jou saal-effeksensor 'n aksiale veld vereis. Gee die beoogde magnetiese oriëntasie duidelik op alle tegniese tekeninge. Moenie hierdie parameter oop laat vir verskafferinterpretasie nie.
Ondersoek en kies van 'n persoonlike magneetvervaardiger
Die keuse van die regte produksievennoot verseker dat u samestelling oor tyd betroubaar funksioneer. Moenie potensiële verskaffers evalueer net op grond van die laagste kwotasie wat verskaf is nie. Grondstof suiwerheid dikteer langtermyn magnetiese prestasie. Goedkoop seldsame-aarde-mengsels word vinniger afgebreek onder operasionele stres. Onsuiwerhede binne die legering verlaag die werklike intrinsieke dwang. 'n gekwalifiseerde Pasgemaakte magneetvervaardiger prioritiseer konsekwente, hoë-suiwer legeringssamestelling. Hulle koop hoëgraadse disprosium en neodimium om bondel-tot-batch stabiliteit te verseker.
Prototipering en skaalbaarheid verteenwoordig kritieke evalueringsdimensies. Kan die vervaardiger moeiteloos oorskakel van vinnige 50-stuk prototipes na 100 000 stuk produksielopies? Sommige winkels presteer in klein-groep pasgemaakte bewerking, maar misluk heeltemal op skaal. Hulle moet konsekwente magnetiese eienskappe oor massiewe produksievolumes handhaaf. Vra oor hul outomatiese pers-, sintervermoëns en interne kwaliteitbeheer-infrastruktuur.
Gehalteversekering en regulatoriese nakoming bou nodige vertrouensfaktore. Vereis verifieerbare toetsdata van u verskaffer voordat u enige langtermynkontrakte onderteken. Versoek Helmholtz-spoeltoetsdata om die totale magnetiese moment te verifieer. Vra vir Gaussmeterlesings wat presiese oppervlakveldsterkte uiteensit. U moet ook 72-uur-soutspuittoetsresultate vir hul epoksie- of nikkelbedekkings hersien. Ondersoek verder hul institusionele kwaliteitsertifisering. Soek ISO 9001 om basislynprosesbeheer te verseker. As jy in die motorsektor werksaam is, is TS16949-nakoming streng ononderhandelbaar.
Pas streng kortlyslogika toe tydens u verkopersoektog. Werk saam met 'n verskaffer wat jou aanvanklike ontwerp aktief uitdaag. Hulle moet indringende vrae oor jou eindgebruikomgewing vra. As hulle 'n hoogs komplekse N40-spesifikasie aanvaar sonder om operasionele besonderhede te versoek, beskou dit as 'n massiewe rooi vlag. 'n Betroubare ingenieurspan sal onmiddellik 'n Ontwerp vir vervaardigbaarheid (DFM)-oorsig aanbied. Hulle sal onnodige streng toleransies uitwys. Hulle sal beter randafkanting aanbeveel om langtermynbedekkingsadhesie te verbeter.
Gevolgtrekking
Die verkryging van die regte pasgemaakte N40-magneet vereis balansering van magnetiese uitset met deurslaggewende termiese stabiliteit. Jy moet realistiese bewerkingstoleransies vasstel en hoogs duursame oppervlakbedekkings kies. Hersien noukeurig die omgewingsgrense en presiese dwangvereistes voordat jy jou graadkeuse finaliseer. Om hierdie basiese ingenieurstappe oor te slaan, lei dikwels tot voortydige veldmislukkings.
Neem onmiddellike stappe voordat u 'n formele RFQ versoek. Finaliseer jou 2D- en 3D-CAD-lêers noukeurig. Gee besonderhede van alle fisiese afmetings, aanvaarbare toleransiebande en vereiste oppervlakbedekkings. Merk die presiese magnetiseringsrigting duidelik op elke enkele tegniese tekening. Laastens, nader gekeurde vervaardigers vir 'n omvattende DFM-konsultasie. Hierdie voorafsamewerking bevestig jou ingenieursaannames en verseker langtermyn-samestellingsukses.
Gereelde vrae
V: Wat is die minimum bestelhoeveelheid (MOQ) tipies vir pasgemaakte N40-magnete?
A: MOQ's verskil aansienlik volgens vervaardiger. Pasgemaakte gereedskap dikteer gewoonlik minimum bestellings wat wissel van 500 tot 5 000 eenhede. Die skep van toegewyde persvorms en programmering van snytoerusting vereis hierdie volume om opstelarbeid te verreken. Gespesialiseerde ingenieursverskaffers bied egter gereeld laervolume vinnige prototipering aan. Jy kan dikwels 50 tot 100 stukke beveilig vir aanvanklike bewys-van-konsep-toetsing voordat jy jou tot 'n volledige produksielopie verbind.
V: Hoeveel sterker is 'n N40-magneet in vergelyking met 'n N35?
A: N40 bied tipies 'n maksimum energieproduk (BHmax) van 38-41 MGOe. Dit verteenwoordig rofweg 'n 10-14% toename in algehele magnetiese werkverrigting teenoor standaard N35. As identiese fisiese afmetings aanvaar word, sal die N40-variant 'n digter magnetiese veld projekteer. Dit lewer merkbaar hoër trekkrag. Dit maak dit 'n ideale opgradering wanneer jy ekstra houkrag nodig het, maar nie die fisiese grootte van jou stroombaan kan uitbrei nie.
V: Kan 'n pasgemaakte magneetvervaardiger die magnetiseringsrigting verander nadat die magneet gevorm is?
A: Nee, hulle kan nie. Terwyl werklike magnetisering as 'n finale produksiestap plaasvind, word die oriëntasie van die materiaal se korrelstruktuur gedruk tydens die skepping van rou blok. Die legering word blootgestel aan 'n sterk belyningsveld voor sintering. Die beoogde magnetiseringsrigting moet vroeg gekommunikeer word om in lyn te wees met die materiaal se anisotropiese eienskappe. Om dit teen hierdie geperste korrelstruktuur te magnetiseer, lewer uiters swak resultate.
