Ο σχεδιασμός ισχυρών μηχανικών συστημάτων απαιτεί ακριβή αντιστοίχιση εξαρτημάτων. Η προεπιλογή στη φθηνότερη κατηγορία μαγνήτη ενέχει τον κίνδυνο καταστροφικών αποτυχιών στην απόδοση κάτω από μεγάλα λειτουργικά φορτία. Αντίθετα, ο υπερβολικός προσδιορισμός των βαθμών premium διογκώνει άσκοπα τα έξοδα υλικών σας. Εισάγει επίσης σοβαρή θερμική αστάθεια στον μηχανολογικό σχεδιασμό σας.
Οι μηχανικοί αντιμετωπίζουν ένα συνεχές δίλημμα εξισορρόπησης της μαγνητικής πυκνότητας έναντι της δομικής αξιοπιστίας. Ένας ελαφρύς λάθος υπολογισμός στην επιλογή βαθμού υπαγορεύει την απόδοση του κινητήρα. Επηρεάζει άμεσα την ακρίβεια του αισθητήρα και καθορίζει τη συνολική διάρκεια ζωής του προϊόντος. Η έλλειψη του σήματος οδηγεί σε ασυνήθιστα ογκώδη συγκροτήματα. Εγγυάται πρακτικά αναξιόπιστες λειτουργίες πεδίου όταν το μηχάνημα αντιμετωπίζει μηχανική καταπόνηση.
Ο βαθμός N40 αναδεικνύεται συχνά ως το απόλυτο γλυκό σημείο μηχανικής για βαριές εφαρμογές. Προσφέρει μια υπολογισμένη ισορροπία πυκνότητας ροής, θερμικής ανθεκτικότητας και απόδοσης κατασκευής. Παρουσιάζουμε ένα αυστηρό πλαίσιο για την αξιολόγηση αυτών των στοιχείων. Θα μάθετε ακριβώς πότε να καθορίσετε ένα Βιομηχανικός μαγνήτης νεοδυμίου N40 πάνω από εναλλακτικές ποιότητες νεοδυμίου.
Βασικά Takeaways
- Η βασική γραμμή N40: Αποδίδει ένα μέγιστο ενεργειακό προϊόν (BHmax) 38-41 MGOe, ιδανικό για τη μείωση του μεγέθους των εξαρτημάτων χωρίς να απορροφά το κόστος υψηλής ποιότητας.
- Κόστος έναντι απόδοσης: Το N40 παρέχει περίπου 14% περισσότερη μαγνητική ισχύ από το N35, επιτρέποντας συχνά στους μηχανικούς να μικροποιούν συγκροτήματα με ελάχιστο κόστος.
- Θερμικές πραγματικότητες: Το πρότυπο N40 αποικοδομείται στους 80°C. Οι βιομηχανικές εφαρμογές απαιτούν συχνά επιθήματα υψηλής θερμοκρασίας (N40H, N40SH, N40UH) για την πρόληψη μη αναστρέψιμης απομαγνήτισης.
- Κίνδυνοι υπερ-μηχανικής: Ο καθορισμός βαθμών N50+ για ανθεκτική βιομηχανική χρήση συχνά εισάγει ευθραυστότητα και θερμική ευπάθεια που το N40 αποφεύγει.
The Business Case for Precise Magnet Grade Selection
Η επιλογή μαγνήτη υπαγορεύει άμεσα την απόδοση του κινητήρα, την ακρίβεια του αισθητήρα και τη συνολική διάρκεια ζωής του προϊόντος. Δεν έχετε την πολυτέλεια να μαντέψετε κατά τη φάση της δημιουργίας πρωτοτύπων. Τα κριτήρια επιτυχίας απαιτούν την αξιολόγηση των βαθμών με βάση την απόδοση του κύκλου ζωής και τη διαθεσιμότητα της αλυσίδας εφοδιασμού. Πρέπει επίσης να λάβετε υπόψη συγκεκριμένα λειτουργικά όρια. Αυτά τα κρίσιμα όρια περιλαμβάνουν τη θερμοκρασία περιβάλλοντος, τους μηχανικούς κραδασμούς και την έκθεση στην υγρασία. Η παράβλεψη αυτών των παραγόντων οδηγεί σε ταχεία υποβάθμιση των συστατικών.
Ο κίνδυνος λανθασμένου υπολογισμού παραμένει απίστευτα υψηλός στη σύγχρονη κατασκευή. Η οριακή εξοικονόμηση πόρων σε χαμηλότερους βαθμούς συνήθως απαιτεί μεγαλύτερους παράγοντες μορφής. Αυτό αναγκάζει την ομάδα μηχανικών σας να επανασχεδιάσει τα περιβλήματα. Πρέπει να προσθέτουν περιττό βάρος για να φιλοξενήσουν ασθενέστερα μαγνητικά πεδία. Ένας πιο αδύναμος μαγνήτης απαιτεί επίσης περισσότερες περιελίξεις χαλκού στους κινητήρες για να επιτευχθεί η ροπή στόχου. Αυτό δημιουργεί ένα διαδοχικό πρόβλημα βάρους.
Εν τω μεταξύ, οι ποιότητες premium προκαλούν απογοητευτικά σημεία συμφόρησης στην εφοδιαστική αλυσίδα. Προκαλούν επίσης καταστροφικές θερμικές βλάβες σε σκληρά περιβάλλοντα λειτουργίας. Στηριζόμενη σε ένα Ο βιομηχανικός μαγνήτης νεοδυμίου N40 συχνά επιλύει εξ ολοκλήρου αυτές τις σύνθετες μεταβλητές. Γεφυρώνει το χάσμα μεταξύ της πρωτογενούς ισχύος και της αξιόπιστης διαθεσιμότητας. Εξασφαλίζετε ένα αξιόπιστο εξάρτημα που ταιριάζει σε αυστηρά φυσικά και οικονομικά όρια.

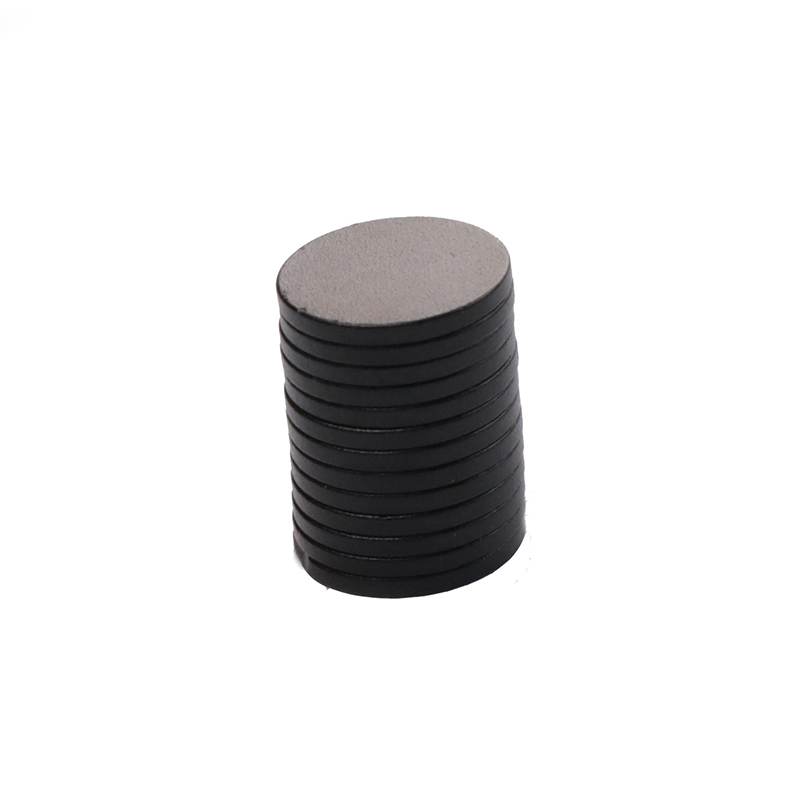

Καθορισμός του βιομηχανικού μαγνήτη νεοδυμίου N40
Πρέπει πρώτα να καθορίσουμε τη βάση της επιστήμης των υλικών. Ο αριθμός '40' αντιπροσωπεύει το μέγιστο ενεργειακό προϊόν. Σημαίνει περίπου 40 MegaGauss-Oersteds (MGOe). Αυτή η συγκεκριμένη μέτρηση υποδεικνύει τη συνολική μαγνητική ενέργεια που αποθηκεύεται στο πυροσυσσωματωμένο υλικό. Χρησιμεύει ως ο πρωταρχικός δείκτης απόλυτης δύναμης. Τα χαρακτηριστικά απόδοσης αποκαλύπτουν γιατί αυτός ο συγκεκριμένος βαθμός ξεχωρίζει μεταξύ των εναλλακτικών.
- Remanence (Br): Κυμαίνεται από 12,5 έως 12,8 KGs. Αυτό υπαγορεύει την υπολειπόμενη ένταση μαγνητικού πεδίου που παραμένει μετά τη μαγνήτιση.
- Καταναγκασμός (Hcb): Μετρά γύρω στα 11,4 KOe. Προσφέρει υψηλή αντοχή στον απομαγνητισμό υπό κανονικές φυσικές συνθήκες.
- Intrinsic Coercivity (Hcj): Εξασφαλίζει ότι το μαγνητικό πεδίο παραμένει απόλυτα σταθερό έναντι εξωτερικών αντίθετων πεδίων.
Οι τυπικές εφαρμογές βασίζονται σε μεγάλο βαθμό σε αυτό το ισορροπημένο προφίλ. Θα τα βρείτε μέσα σε σερβοκινητήρες ακριβείας και τεράστιους μαγνητικούς διαχωριστές. Οι γεννήτριες ανεμογεννητριών τις χρησιμοποιούν για να μεγιστοποιήσουν τη μετατροπή ενέργειας. Οι μαγνητικές ζεύξεις βαρέως τύπου τους χρησιμοποιούν επίσης ευρέως. Σε αυτά τα σενάρια, ο εσωτερικός χώρος παραμένει αυστηρά περιορισμένος. Ωστόσο, η ακραία, εύθραυστη αντοχή ενός βαθμού N52 αποδεικνύεται εντελώς περιττή.
N40 έναντι χαμηλότερων βαθμών (N35, N38): Πότε να γίνει αναβάθμιση
Ο παράγοντας αποτύπωμα οδηγεί πολλές κρίσιμες αποφάσεις μηχανικής σήμερα. Αναβάθμιση σε ένα Ο βιομηχανικός μαγνήτης νεοδυμίου N40 επιτρέπει αισθητά μικρότερο όγκο. Πετυχαίνεις την ίδια ακριβώς δύναμη συγκράτησης με ένα μεγαλύτερο αντίστοιχο N35. Κατά την αξιολόγηση του συνολικού βάρους και του χώρου συναρμολόγησης, η αναβάθμιση είναι απολύτως λογική. Συνιστούμε ανεπιφύλακτα το N40 όταν τα βιομηχανικά εργαλεία απαιτούν πιο σφιχτό χωρικό αποτύπωμα.
Τα σύγχρονα σχέδια κινητήρων απλά δεν μπορούν να φιλοξενήσουν ογκώδη, αναποτελεσματικά εξαρτήματα. Η πραγματικότητα της διαφοράς κόστους εκπλήσσει πολλές ομάδες προμηθειών. Το χάσμα τιμών μεταξύ N35 και N40 συνεχίζει να μειώνεται παγκοσμίως. Κερδίζετε μια τεράστια ώθηση απόδοσης 10-15% στη μαγνητική ροή. Αυτό το δομικό κέρδος δικαιολογεί εύκολα την κλασματική αύξηση του υλικού. Οι παραγωγές μεγάλου όγκου επωφελούνται περισσότερο από αυτήν την απλοποιημένη προσέγγιση.
| βαθμού μαγνήτη (BHmax) |
Μέγιστο ενεργειακό προϊόν |
παραμονής (Br) |
Απαιτούμενος σχετικός όγκος |
| Βαθμός N35 |
33 - 35 MGOe |
11,7 - 12,1 κιλά |
100% (Μέγεθος βάσης) |
| Βαθμός N38 |
36 - 38 MGOe |
12,2 - 12,5 κιλά |
~92% της βασικής γραμμής |
| Βαθμός N40 |
38 - 41 MGOe |
12,5 - 12,8 κιλά |
~86% της βασικής γραμμής |
Όπως δείχνει ο πίνακας, η μετάβαση στο N40 μειώνει σημαντικά τις απαιτήσεις φυσικού όγκου. Αυτή η μείωση όγκου σάς επιτρέπει να συρρικνώνετε τα περιβλήματα του κινητήρα. Χρησιμοποιείτε λιγότερο χάλυβα, λιγότερο χαλκό και λιγότερο υλικό συσκευασίας. Η ελαφρά αναβάθμιση σε βαθμό μαγνήτη αποδίδει μερίσματα σε ολόκληρο τον κατασκευαστικό λογαριασμό των υλικών.
N40 έναντι βαθμών υψηλών προδιαγραφών (N45, N48, N52): Αποφυγή υπερβολικής μηχανικής
Οι μηχανικοί πέφτουν συχνά στην επικίνδυνη παγίδα N52. Μια κοινή παρανόηση επιμένει ότι το πιο δυνατό ίσον πάντα καλύτερο. Αυτό αγνοεί εντελώς την πρακτική φυσική. Ο βαθμός N52 είναι πολύ ευαίσθητος σε θερμική υποβάθμιση. Αποδεικνύεται επίσης πολύ πιο εύθραυστο σωματικά από τους χαμηλότερους βαθμούς. Η διαδικασία πυκνής πυροσυσσωμάτωσης που απαιτείται για το N52 θέτει σε κίνδυνο τη δομική του ακεραιότητα υπό φυσική κρούση.
Η μηχανική επεξεργασία και η ανθεκτικότητα έχουν μεγάλη σημασία στη γραμμή συναρμολόγησης. Ένα μπλοκ ή ένας δίσκος N40 είναι οριακά πιο σταθερός. Αντιστέκεται ενεργά σε μικρο-σπασίματα κατά την αυτοματοποιημένη βιομηχανική συναρμολόγηση. Οι ρομποτικοί βραχίονες χειρίζονται αυτά τα εξαρτήματα σε υψηλές ταχύτητες. Η γρήγορη εισαγωγή προκαλεί κρούσεις. Οι εξαιρετικά υψηλές ποιότητες συχνά θρυμματίζονται ή θρυμματίζονται κάτω από αυτή τη μηχανική καταπόνηση. Μικρά τσιπς θέτουν σε κίνδυνο την προστατευτική επίστρωση, οδηγώντας σε ταχεία οξείδωση.
Οι φθίνουσες αποδόσεις καθορίζουν το άλμα σε βαθμούς υψηλής ποιότητας. Η μετάβαση από το N40 στο N52 αυξάνει δραματικά το κόστος μονάδας. Ωστόσο, τα πρακτικά κέρδη απόδοσης στους τυπικούς κινητήρες παραμένουν αμελητέα. Ο πυρήνας του στάτορα μπορεί να φτάσει σε μαγνητικό κορεσμό πριν χρησιμοποιήσει την επιπλέον ροή. Πληρώνετε ένα τεράστιο ασφάλιστρο για περιττή ισχύ. Σας συμβουλεύουμε να αποφεύγετε αυτήν την υπερβολική παγίδα όποτε είναι δυνατόν.
Ανοχή θερμοκρασίας και περιβαλλοντική επιβίωση (Το επίθημα έχει σημασία)
Υπάρχει ένα τεράστιο τυφλό σημείο στην προμήθεια πρώτων υλών. Ένα τυπικό μπλοκ νεοδυμίου χάνει μόνιμο μαγνητισμό μετά τους 80°C (176°F). Αυτή η θερμοκρασία επιτυγχάνεται εύκολα μέσα σε κλειστά περιβλήματα κινητήρα. Πρέπει να αποκρυπτογραφήσετε βιομηχανικά επιθήματα για να εγγυηθείτε την επιβίωση. Τα επιθήματα υποδηλώνουν εξειδικευμένα ιχνοστοιχεία όπως το Dysprosium. Αυτά τα στοιχεία αυξάνουν την αντίσταση στη θερμότητα.
- N40M (Μεσαίο): Λειτουργεί με ασφάλεια έως 100°C. Ιδανικό για καλά αεριζόμενα ηλεκτρονικά.
- N40H (Υψηλό): Λειτουργεί με ασφάλεια έως 120°C. Κοινό στους τυπικούς βιομηχανικούς κινητήρες.
- N40SH (Super High): Λειτουργεί με ασφάλεια έως 150°C. Χρησιμοποιείται σε ρότορες υψηλής ταχύτητας.
- N40UH / N40EH: Εφαρμογές ακραίας θερμότητας που εκτείνονται από 180°C έως 200°C. Προορίζεται για χρήση σε βαριά αυτοκίνητα και αεροδιαστημική χρήση.
Η επίστρωση και η συμμόρφωση εξασφαλίζουν μακροχρόνια λειτουργικότητα. Τα βιομηχανικά περιβάλλοντα απαιτούν συγκεκριμένες επιλογές επιμετάλλωσης για την πρόληψη της ταχείας οξείδωσης. Nickel-Copper-Nickel (Ni-Cu-Ni) χρησιμεύει ως η τυπική άμυνα για ξηρά περιβάλλοντα. Οι εποξειδικές επιστρώσεις υπερέχουν σε υγρά ή εξαιρετικά διαβρωτικά περιβάλλοντα. Αποτρέπουν την οξείδωση και τη μηχανική υποβάθμιση με την πάροδο του χρόνου. Πρέπει να συνυπολογίσετε το πάχος της επίστρωσης στους υπολογισμούς του διακένου αέρα.
Πλαίσιο Προμηθειών: Στρατηγική Επικυρώσεων και Επικύρωσης
Η σωστή προμήθεια απαιτεί μια αυστηρή, επαναλαμβανόμενη μεθοδολογία. Το να βασίζεσαι αποκλειστικά σε δελτία δεδομένων προμηθευτών προκαλεί ασυνέπεια. Χρειάζεστε ένα πλαίσιο επικύρωσης για την προστασία της γραμμής παραγωγής σας.
- Προσδιορίστε το ανώτατο όριο λειτουργίας: Χαρτογραφήστε τις ακριβείς θερμοκρασίες συνεχούς λειτουργίας. Προσδιορίστε τις μέγιστες θερμικές αιχμές πριν επιλέξετε ένα επίθημα βαθμού. Η θερμότητα είναι ο απόλυτος εχθρός των μόνιμων μαγνητών.
- Πρωτότυπο με N40: Χρησιμοποιήστε το ως βασική γραμμή δοκιμών. Κλιμακώστε μέχρι το N45 εάν η ένταση του πεδίου αποτυγχάνει στα σημεία αναφοράς σας. Μειώστε σε N35 εάν καταγράφεται πλεονάζουσα αντοχή.
- Διαφάνεια προμηθευτή: Ζήτησε πλήρεις αναφορές καμπύλης BH δεύτερου τεταρτημορίου. Ζητήστε καμπύλες απομαγνήτισης στις συγκεκριμένες θερμοκρασίες λειτουργίας σας. Οι προδιαγραφές θερμοκρασίας δωματίου λένε μια ημιτελή ιστορία.
- Χαρτογράφηση ανοχής: Βεβαιωθείτε ότι ο προμηθευτής πληροί με συνέπεια αυστηρές ανοχές διαστάσεων. Η αυτοματοποιημένη εισαγωγή απαιτεί ακριβείς γεωμετρίες για να αποφευχθεί η κοπή. Καθορίστε ανοχές +/- 0,05 mm για κρίσιμες προσαρμογές.
Ακολουθώντας αυτό το πλαίσιο, οι ομάδες αποφεύγουν τις δαπανηρές αναθεωρήσεις εργαλείων. Κλειδώνετε προβλέψιμες μετρήσεις απόδοσης νωρίς στον κύκλο. Η σωστή δημιουργία πρωτοτύπων εξοικονομεί μήνες μηχανικής επανεξέτασης αργότερα.
Σύναψη
Η ακριβής επιλογή των μαγνητικών στοιχείων υπαγορεύει τη βιωσιμότητα του συστήματος. Ενα Ο βιομηχανικός μαγνήτης νεοδυμίου N40 αντιπροσωπεύει μια βέλτιστη διασταύρωση για μοντέρνο σχεδιασμό. Εξισορροπεί απρόσκοπτα την ακατέργαστη δύναμη συγκράτησης, τη θερμική ευελιξία και την προβλεψιμότητα του προϋπολογισμού. Αυτή την ευελιξία επιτυγχάνετε μέσω κατάλληλων επιθημάτων θερμοκρασίας και έξυπνων επιλογών επίστρωσης.
- Μην επιλέγετε βαθμούς στο κενό. διασταυρώνονται πάντα οι μηχανικοί περιορισμοί με τα θερμικά φορτία.
- Δώστε προτεραιότητα στο N40 ως την κύρια γραμμή βάσης πρωτοτύπων για να μετρήσετε τις πραγματικές απαιτήσεις ροής.
- Επαληθεύστε τα δεδομένα προμηθευτή πέρα από τις τυπικές καμπύλες BH θερμοκρασίας δωματίου για την αποφυγή αστοχιών θερμότητας.
- Λάβετε υπόψη το πάχος της επίστρωσης κατά τον υπολογισμό του φυσικού διακένου αέρα στους κινητήρες.
Επικοινωνήστε με την τεχνική υποστήριξη σήμερα. Ζητήστε μια προσαρμοσμένη ανάλυση μαγνητικού κυκλώματος για το επόμενο έργο σας. Ασφαλίστε κιτ δειγμάτων N40 για να ξεκινήσετε αμέσως τη φάση δοκιμών του πρωτοτύπου σας. Η ακριβής επικύρωση εγγυάται πλέον άψογη απόδοση αργότερα.
FAQ
Ε: Είναι ένας μαγνήτης N40 σημαντικά ισχυρότερος από έναν N35;
Α: Ναι. Προσφέρει αύξηση περίπου 14% στο μέγιστο ενεργειακό προϊόν. Αυτό μεταφράζεται άμεσα σε υψηλότερη πρακτική δύναμη έλξης. Δημιουργεί επίσης αυξημένη ροπή κινητήρα στις ίδιες ακριβώς φυσικές διαστάσεις. Οι μηχανικοί χρησιμοποιούν αυτήν την πρόσθετη δύναμη για να μειώσουν τα εξαρτήματα χωρίς να θυσιάσουν τη μηχανική απόδοση.
Ε: Μπορώ να αντικαταστήσω έναν μαγνήτη N52 με έναν N40 για εξοικονόμηση κόστους;
Α: Ναι, αλλά πρέπει να λάβετε υπόψη την αναλογία μεγέθους προς αντοχή. Ένα N40 παράγει μικρότερη πυκνότητα ροής ανά κυβικό χιλιοστό. Για να ταιριάζει με την ακριβή έξοδο ενός N52, πρέπει να αυξήσετε τον φυσικό όγκο του μαγνήτη N40. Εάν ο χώρος συναρμολόγησής σας επιτρέπει έναν μεγαλύτερο μαγνήτη, αυτή η ανταλλαγή εξοικονομεί σημαντικά χρήματα.
Ε: Τι συμβαίνει εάν ένας μαγνήτης N40 υπερβεί τη μέγιστη θερμοκρασία λειτουργίας του;
Α: Εξαρτάται από την έκθεση στη θερμότητα. Μια αναστρέψιμη απώλεια σημαίνει ότι ο μαγνήτης εξασθενεί προσωρινά αλλά ανακάμπτει πλήρως μετά την ψύξη. Εάν ξεπεράσει το κρίσιμο όριο, εμφανίζεται μη αναστρέψιμος απομαγνητισμός. Ο μαγνήτης χάνει οριστικά τη δύναμη. Θα χρειαστεί να επαναμαγνητίσετε φυσικά το υλικό για να αποκαταστήσετε το αρχικό του πεδίο.
Ε: Ποια επίστρωση είναι καλύτερη για μαγνήτες N40 στον βιομηχανικό αυτοματισμό;
Α: Το τυπικό Nickel-Copper-Nickel (Ni-Cu-Ni) λειτουργεί καλύτερα για στεγνά μηχανήματα αυτοματισμού εσωτερικού χώρου. Εάν ο εξοπλισμός σας λειτουργεί σε υγρό, υγρό ή πλυμένο περιβάλλον, επιλέξτε εποξειδική επίστρωση. Το εποξειδικό υλικό παρέχει ανώτερη αντοχή στην υγρασία. Η επίστρωση ψευδαργύρου προσφέρει μια οικονομική επιλογή για βασικές εφαρμογές χαμηλής υγρασίας με ελάχιστους κινδύνους έκθεσης.
