Sağlam mekanik sistemlerin tasarlanması, tam bileşen eşleşmesini gerektirir. Varsayılan olarak en ucuz mıknatıs sınıfına geçmek, ağır operasyonel yükler altında yıkıcı performans başarısızlıkları riskini taşır. Tersine, premium kalitelerin gereğinden fazla belirtilmesi, malzeme harcamalarınızı gereksiz yere şişirir. Aynı zamanda mühendislik tasarımınıza ciddi termal kararsızlıklar da getirir.
Mühendisler, manyetik yoğunluk ile yapısal güvenilirliği dengeleme konusunda sürekli bir ikilemle karşı karşıyadır. Derece seçiminde hafif bir yanlış hesaplama, motor verimliliğini belirler. Sensör doğruluğunu doğrudan etkiler ve genel ürün ömrünü belirler. İşaretin kaçırılması alışılmadık derecede hacimli montajlara yol açar. Makine mekanik stresle karşılaştığında güvenilmez saha operasyonlarını pratik olarak garanti eder.
N40 kalitesi sıklıkla ağır uygulamalar için en üstün mühendislik hassas noktası olarak ortaya çıkar. Akı yoğunluğu, termal esneklik ve üretim verimliliği arasında hesaplanmış bir denge sunar. Bu bileşenleri değerlendirmek için titiz bir çerçeve sunuyoruz. Tam olarak ne zaman belirtmeniz gerektiğini öğreneceksiniz. Endüstriyel N40 Neodimyum Mıknatıs . Alternatif neodimyum sınıflarına göre
Temel Çıkarımlar
- N40 Baseline: 38-41 MGOe Maksimum Enerji Ürünü (BHmax) sağlar; birinci sınıf maliyetleri karşılamadan bileşen boyutunu azaltmak için idealdir.
- Maliyet ve Performans Karşılaştırması: N40, N35'ten yaklaşık %14 daha fazla manyetik güç sağlar ve çoğu zaman mühendislerin minimum maliyet etkisi ile montajları minyatürleştirmesine olanak tanır.
- Termal Gerçekler: Standart N40, 80°C'de bozunur; endüstriyel uygulamalar, geri dönüşü olmayan mıknatıslanmayı önlemek için sıklıkla yüksek sıcaklık son eklerine (N40H, N40SH, N40UH) ihtiyaç duyar.
- Aşırı Mühendislik Riskleri: Sağlam endüstriyel kullanım için N50+ kalitelerinin belirtilmesi çoğu zaman N40'ın önlediği kırılganlık ve termal hassasiyeti beraberinde getirir.
Hassas Mıknatıs Sınıfı Seçimi İçin İş Durumu
Mıknatıs seçimi doğrudan motor verimliliğini, sensör doğruluğunu ve genel ürün ömrünü belirler. Prototipleme aşamasında tahmin yürütmeye gücünüz yetmez. Başarı kriterleri, notların yaşam döngüsü performansına ve tedarik zinciri kullanılabilirliğine dayalı olarak değerlendirilmesini gerektirir. Ayrıca belirli operasyonel eşikleri de dikkate almalısınız. Bu kritik eşikler ortam sıcaklığını, mekanik titreşimi ve neme maruz kalmayı içerir. Bu faktörlerin göz ardı edilmesi, hızlı bileşen bozulmasına yol açar.
Modern üretimde yanlış hesaplama riski inanılmaz derecede yüksek olmaya devam ediyor. Daha düşük derecelerdeki marjinal tasarruflar genellikle daha büyük form faktörlerini gerektirir. Bu, mühendislik ekibinizi muhafazaları yeniden tasarlamaya zorlar. Daha zayıf manyetik alanlara uyum sağlamak için gereksiz ağırlık eklemeleri gerekir. Daha zayıf bir mıknatıs, hedef torka ulaşmak için motorlarda daha fazla bakır sargıya ihtiyaç duyar. Bu, kademeli bir ağırlık sorunu yaratır.
Bu arada, birinci sınıf kaliteler sinir bozucu tedarik zinciri darboğazlarına neden olur. Ayrıca zorlu çalışma ortamlarında yıkıcı termal arızalara da davetiye çıkarırlar. Birine güvenerek Endüstriyel N40 Neodimyum Mıknatıs genellikle bu bileşik değişkenlerini tamamen çözer. Ham güç ile güvenilir kullanılabilirlik arasındaki boşluğu doldurur. Katı fiziksel ve finansal sınırlara uyan güvenilir bir bileşeni güvence altına alırsınız.

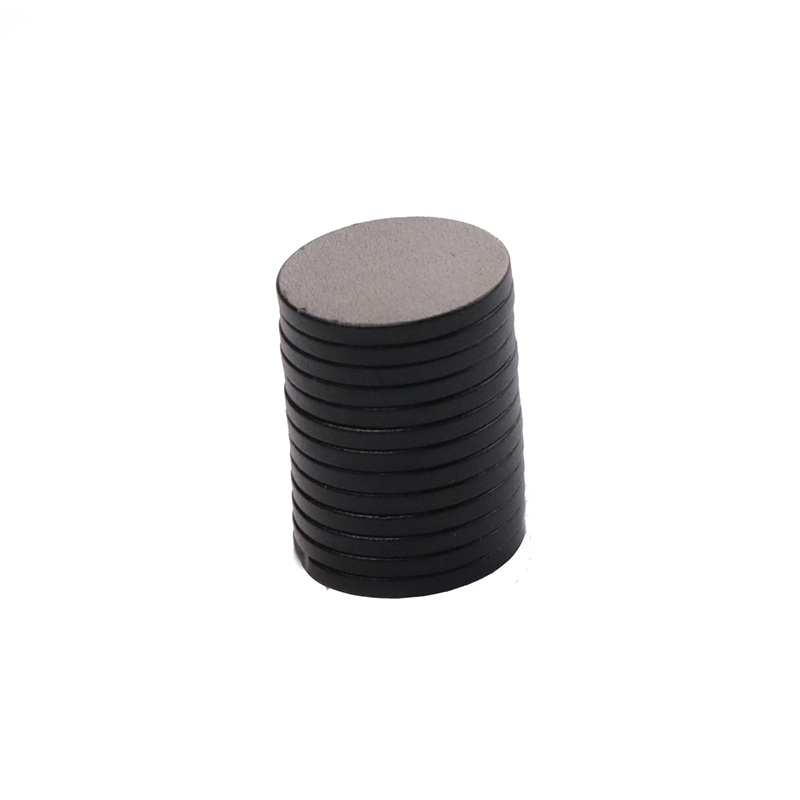

Endüstriyel N40 Neodimyum Mıknatısın Tanımlanması
İlk önce malzeme bilimi temel çizgisini oluşturmalıyız. '40' sayısı Maksimum Enerji Ürününü temsil etmektedir. Yaklaşık 40 MegaGauss-Oersted'i (MGOe) ifade eder. Bu spesifik ölçüm, sinterlenmiş malzeme içinde depolanan genel manyetik enerjiyi gösterir. Mutlak gücün birincil göstergesi olarak hizmet eder. Performans özellikleri, bu spesifik sınıfın neden alternatifler arasında öne çıktığını ortaya koyuyor.
- Kalıcılık (Br): 12,5 ile 12,8 KG arasında değişir. Bu, mıknatıslanmadan sonra kalan kalan manyetik alan gücünü belirler.
- Zorlayıcılık (Hcb): 11,4 KOe civarında ölçülür. Normal fiziksel koşullar altında manyetikliğin giderilmesine karşı yüksek direnç sunar.
- İçsel Zorlayıcılık (Hcj): Manyetik alanın harici karşıt alanlara karşı tamamen sabit kalmasını sağlar.
Tipik uygulamalar büyük ölçüde bu dengeli profile dayanır. Bunları hassas servo motorların ve devasa manyetik ayırıcıların içinde bulacaksınız. Rüzgar türbini jeneratörleri bunları enerji dönüşümünü en üst düzeye çıkarmak için kullanır. Ağır hizmet tipi manyetik kaplinler de bunları yaygın olarak kullanır. Bu senaryolarda iç alan sıkı bir şekilde kısıtlı kalır. Ancak N52 kalitesinin aşırı kırılgan mukavemetinin tamamen gereksiz olduğu ortaya çıkıyor.
N40 ve Düşük Sınıflar (N35, N38): Ne Zaman Yükseltilmeli?
Ayak izi faktörü günümüzde birçok kritik mühendislik kararını yönlendirmektedir. Bir sürüme yükseltme Endüstriyel N40 Neodimyum Mıknatıs, gözle görülür derecede daha küçük bir hacme izin verir. Daha büyük bir N35 muadili ile tamamen aynı tutma kuvvetine ulaşırsınız. Genel montaj ağırlığını ve alanını değerlendirirken yükseltme yapmak son derece mantıklıdır. Endüstriyel takımlamanın daha dar bir alansal ayak izi gerektirdiği durumlarda N40'ı şiddetle tavsiye ediyoruz.
Modern motor tasarımları hantal ve verimsiz bileşenlere uyum sağlayamaz. Maliyet farkı gerçeği birçok satın alma ekibini şaşırtıyor. N35 ile N40 arasındaki fiyat farkı küresel anlamda daralmaya devam ediyor. Manyetik akıda %10-15 oranında büyük bir performans artışı elde edersiniz. Bu yapısal kazanç, kısmi malzeme artışını kolayca haklı çıkarır. Yüksek hacimli üretim çalışmaları bu kolaylaştırılmış yaklaşımdan en fazla faydayı sağlar.
| Mıknatıs Sınıfı |
Maksimum Enerji Ürünü (BHmax) |
Kalıcılık (Br) |
Gerekli Bağıl Hacim |
| N35 Sınıfı |
33 - 35 MGOe |
11,7 - 12,1 KG |
%100 (Temel Boyut) |
| N38 Sınıfı |
36 - 38 MGOe |
12,2 - 12,5 KG |
Taban Çizgisinin ~%92'si |
| N40 Sınıfı |
38 - 41 MGOe |
12,5 - 12,8 KG |
~%86 Başlangıç Değerinin |
Tablonun da gösterdiği gibi, N40'a geçiş fiziksel hacim gereksinimlerini önemli ölçüde azaltır. Bu hacim azalması, motor muhafazalarını küçültmenize olanak tanır. Daha az çelik, daha az bakır ve daha az ambalaj malzemesi kullanırsınız. Mıknatıs kalitesinde yapılan hafif iyileştirme, tüm üretim malzeme listesi genelinde fayda sağlıyor.
N40 ve Üst Sınıf Sınıflar (N45, N48, N52): Aşırı Mühendisliği Önleme
Mühendisler sıklıkla tehlikeli N52 tuzağına düşerler. Yaygın bir yanılgı, daha güçlünün her zaman daha iyi olduğu konusunda ısrarcıdır. Bu, pratik fiziği tamamen göz ardı eder. N52 sınıfı ısı bozulmasına karşı oldukça hassastır. Ayrıca düşük kalitelere göre fiziksel olarak çok daha kırılgan olduğunu kanıtlıyor. N52 için gereken yoğun sinterleme işlemi, fiziksel şok altında yapısal bütünlüğünü tehlikeye atıyor.
İşlenebilirlik ve dayanıklılık montaj hattında büyük önem taşır. Bir N40 bloğu veya diski marjinal olarak daha kararlıdır. Otomatik endüstriyel montaj sırasında mikro kırılmalara aktif olarak karşı koyar. Robotik kollar bu bileşenleri yüksek hızlarda işler. Hızlı yerleştirme darbelere neden olur. Ultra yüksek kaliteler genellikle bu mekanik gerilim altında ufalanır veya parçalanır. Küçük talaşlar koruyucu kaplamayı tehlikeye atarak hızlı oksidasyona yol açar.
Azalan getiriler, üst düzey kalitelere sıçramayı tanımlar. N40'tan N52'ye geçiş, birim gideri önemli ölçüde artırır. Ancak standart motorlardaki pratik performans kazanımları göz ardı edilebilir düzeydedir. Stator çekirdeğiniz ekstra akıyı kullanmadan önce manyetik doygunluğa ulaşabilir. Gereksiz güç için büyük bir prim ödersiniz. Bu aşırı mühendislik tuzağından mümkün olduğunca kaçınmanızı öneririz.
Sıcaklık Toleransı ve Çevresel Hayatta Kalma (Sonek Önemlidir)
Hammadde tedarikinde büyük bir kör nokta var. Standart bir neodimyum blok 80°C'yi (176°F) aştığında kalıcı manyetizmayı kaybeder. Bu sıcaklığa kapalı motor muhafazalarının içinde kolaylıkla ulaşılabilir. Hayatta kalmayı garantilemek için endüstriyel son ekleri deşifre etmelisiniz. Son ekler Disprosyum gibi özel eser elementleri belirtir. Bu elementler ısı direncini arttırır.
- N40M (Orta): 100°C'ye kadar güvenle çalışır. İyi havalandırılmış elektronik cihazlar için idealdir.
- N40H (Yüksek): 120°C'ye kadar güvenle çalışır. Standart endüstriyel motorlarda yaygındır.
- N40SH (Süper Yüksek): 150°C'ye kadar güvenle çalışır. Yüksek hızlı rotorlarda kullanılır.
- N40UH / N40EH: 180°C ile 200°C arasındaki aşırı ısı uygulamaları. Ağır otomotiv ve havacılık kullanımı için ayrılmıştır.
Kaplama ve uyumluluk, uzun vadeli işlevsellik sağlar. Endüstriyel ortamlar, hızlı oksidasyonu önlemek için özel kaplama seçenekleri gerektirir. Nikel-Bakır-Nikel (Ni-Cu-Ni) kuru ortamlar için standart savunma görevi görür. Epoksi kaplamalar nemli veya son derece aşındırıcı ortamlarda üstün performans gösterir. Zamanla oksidasyonu ve mekanik bozulmayı önlerler. Kaplama kalınlığını hava boşluğu hesaplamalarınıza dahil etmelisiniz.
Tedarik Çerçevesi: Kısa Listeye Alma ve Doğrulama Stratejisi
Uygun kaynak kullanımı katı ve tekrarlanabilir bir metodoloji gerektirir. Yalnızca tedarikçi veri sayfalarına güvenmek tutarsızlığa davetiye çıkarır. Üretim hattınızı korumak için bir doğrulama çerçevesine ihtiyacınız var.
- Operasyonel Tavanı Belirleyin: Kesin sürekli çalışma sıcaklıklarını haritalayın. Bir derece son eki seçmeden önce en yüksek termal artışları belirleyin. Isı kalıcı mıknatısların en büyük düşmanıdır.
- N40'lı prototip: Bunu birincil test temeliniz olarak kullanın. Alan gücü kıyaslamalarınızda başarısız olursa N45'e kadar ölçeklendirin. Fazla güç kaydedilirse N35'e ölçeklendirin.
- Tedarikçi Şeffaflığı: İkinci çeyrek BH eğrisi raporlarının tamamını talep edin. Özel çalışma sıcaklıklarınızda manyetiklik giderme eğrilerini talep edin. Oda sıcaklığı özellikleri eksik bir hikaye anlatıyor.
- Tolerans Haritalaması: Tedarikçinin sürekli olarak katı boyut toleranslarını karşıladığından emin olun. Otomatik yerleştirme, ufalanmayı önlemek için hassas geometriler gerektirir. Kritik uyumlar için +/- 0,05 mm'lik toleransları belirtin.
Ekipler bu çerçeveyi takip ederek maliyetli takım revizyonlarından kaçınır. Döngünün başlarında öngörülebilir performans ölçümlerini kilitlersiniz. Prototip oluşturma, daha sonra aylarca süren mühendislik yeniden çalışmalarından gerektiği şekilde tasarruf sağlar.
Çözüm
Manyetik bileşenlerin hassas seçimi sistemin yaşayabilirliğini belirler. Bir Endüstriyel N40 Neodimyum Mıknatıs, modern tasarım için en uygun kesişimi temsil eder. Ham tutma gücünü, termal esnekliği ve bütçe öngörülebilirliğini kusursuz bir şekilde dengeler. Bu esnekliğe uygun sıcaklık ekleri ve akıllı kaplama seçenekleriyle ulaşırsınız.
- Notları bir boşlukta seçmeyin; Mekanik kısıtlamaları her zaman termal yüklerle çapraz referanslayın.
- Gerçek akı gereksinimlerini ölçmek için birincil prototip oluşturma temeliniz olarak N40'a öncelik verin.
- Isı arızalarını önlemek için tedarikçi verilerini standart oda sıcaklığı BH eğrilerinin ötesinde doğrulayın.
- Motorlardaki fiziksel hava boşluğunu hesaplarken kaplama kalınlığını hesaba katın.
Bugün mühendislik desteğiyle iletişime geçin. Bir sonraki projeniz için özel bir manyetik devre analizi talep edin. Prototip test aşamanıza hemen başlamak için N40 numune kitlerini emniyete alın. Hassas doğrulama artık daha sonra kusursuz performansı garanti ediyor.
SSS
S: N40 mıknatısı N35'ten önemli ölçüde daha mı güçlü?
C: Evet. Maksimum enerji ürününde kabaca %14'lük bir artış sağlar. Bu doğrudan daha yüksek pratik çekme kuvveti anlamına gelir. Ayrıca tam olarak aynı fiziksel boyutlarda daha fazla motor torku üretir. Mühendisler bu ekstra gücü, mekanik çıktıdan ödün vermeden bileşenlerin boyutunu küçültmek için kullanırlar.
S: Maliyetlerden tasarruf etmek için N52 mıknatısı N40 ile değiştirebilir miyim?
C: Evet, ancak boyut/güç oranını hesaba katmalısınız. N40, milimetreküp başına daha az akı yoğunluğu üretir. N52'nin çıkışını tam olarak eşleştirmek için N40 mıknatısının fiziksel hacmini artırmanız gerekir. Montaj alanınız daha büyük bir mıknatısa izin veriyorsa, bu takas önemli ölçüde para tasarrufu sağlar.
S: Bir N40 mıknatısı maksimum çalışma sıcaklığını aşarsa ne olur?
C: Isıya maruz kalmaya bağlıdır. Tersine çevrilebilir bir kayıp, mıknatısın geçici olarak zayıflaması ancak soğuduktan sonra tamamen eski haline dönmesi anlamına gelir. Kritik eşiği geçerse geri dönüşü olmayan demanyetizasyon meydana gelir. Mıknatıs kalıcı olarak gücünü kaybeder. Orijinal alanını geri yüklemek için malzemeyi fiziksel olarak yeniden mıknatıslamanız gerekir.
S: Endüstriyel otomasyonda N40 mıknatıslar için en iyi kaplama hangisidir?
C: Standart Nikel-Bakır-Nikel (Ni-Cu-Ni) kuru, iç mekan otomasyon makinelerinde en iyi sonucu verir. Ekipmanınız ıslak, nemli veya yıkanan ortamlarda çalışıyorsa Epoksi kaplamayı seçin. Epoksi üstün nem direnci sağlar. Çinko kaplama, minimum maruz kalma riskine sahip temel, düşük nemli uygulamalar için bütçe dostu bir seçenek sunar.
