Glosario de términos relacionados con los imanes permanentes N40

Especificar un El imán permanente N40 requiere que los ingenieros y los equipos de adquisiciones miren más allá de las hojas de datos de marketing básicas y comprendan las estrictas realidades mecánicas, térmicas y magnéticas de los materiales de tierras raras. La mala interpretación de la terminología magnética, como confundir la superficie Gauss con la fuerza de tracción general o ignorar los límites de corte, conduce habitualmente a diseños sobrediseñados que desperdician presupuesto o a fallos catastróficos de montaje en el campo. Este glosario cierra la brecha entre la física electromagnética teórica y la ingeniería práctica. Define la terminología crítica directamente a través de la lente de la evaluación, el abastecimiento y la implementación de materiales de neodimio, garantizando que su próximo ciclo de adquisiciones se base en hechos cuantificables en lugar de suposiciones. Al dominar estas definiciones exactas, podrá navegar con confianza por las complejidades geométricas, mitigar la degradación térmica severa y aplicar las tolerancias mecánicas correctas para construir sistemas magnéticos altamente confiables.

• TCO óptimo: un imán permanente N40 (40 MGOe) proporciona el equilibrio más viable entre poder de retención bruto y rentabilidad para aplicaciones industriales, superando al N35 y evitando al mismo tiempo los costos superiores del N52.
• Vulnerabilidades térmicas: los imanes de NdFeB sufren una pérdida de flujo cuantificable del 0,11 % por °C. El N40 estándar se degrada rápidamente por encima de los 80 °C, lo que requiere sufijos de grado industrial específicos (p. ej., N40H, N40SH) para temperaturas elevadas.
• Realidades mecánicas: La capacidad de fuerza de corte es estrictamente ~20% de la fuerza de tracción vertical nominal. Además, a pesar de su fuerza magnética, los materiales de neodimio son muy frágiles y nunca deben utilizarse como componentes estructurales de carga.
• Dominio geométrico: Los grados más altos no equivalen automáticamente a campos magnéticos de superficie más altos; la geometría, los espacios de aire y el coeficiente de permeancia dictan el rendimiento magnético en el mundo real mucho más que el grado de la materia prima.

Definición del imán permanente N40: métricas de rendimiento principales

Producto de energía máxima (BHmax)

El Producto de Energía Máxima mide la energía magnética total almacenada dentro del imán. Expresamos este valor en Mega-Gauss Oersteds (MGOe). El número '40' en la nomenclatura significa directamente un BHmax de 40 MGOe. Esta medida es el indicador fundamental de la fuerza general de un imán. Durante la selección del material, BHmax determina exactamente cuánto volumen físico necesita para lograr una sujeción mecánica específica.

La evaluación de BHmax requiere equilibrar la resistencia bruta con la viabilidad comercial. La calificación de 40 MGOe representa el punto óptimo industrial para el diseño de ingeniería. Ofrece una densidad de energía excepcionalmente alta necesaria para servomotores de precisión, sensores industriales y sujetadores magnéticos de alta resistencia. Evita los problemas de fragilidad extrema y la inestabilidad de la cadena de suministro asociados con los grados de primer nivel como el N52. Al maximizar el rendimiento mecánico por dólar, se convierte en la base lógica para la ingeniería comercial a escala y la producción en masa.

Remanencia (Br) y Coercitividad (Hc)

La remanencia (Br) se refiere a la densidad de flujo magnético residual que queda en el material después de que se elimina el campo de magnetización inicial. Esta medición se produce una vez que el material está completamente saturado. Para un grado N40, el Br normalmente oscila entre 12,6 y 12,9 kilogauss (kG). Dicta el límite superior teórico del poder de retención magnético. Una alta remanencia se traduce directamente en una fuerza de atracción más fuerte en condiciones ideales de brecha cero.

La coercitividad (Hc) mide la resistencia inherente del material a la desmagnetización. Los grados estándar poseen una coercitividad intrínseca (Hcj) de aproximadamente 11,405 kilooersteds (kOe). Un Hcj alto significa que el imán resiste fuertemente los campos magnéticos externos que intentan debilitar o invertir su polaridad. Al comparar el neodimio con alternativas como el samario cobalto (SmCo), se debe aplicar una lente de decisión específica. Equilibras una alta Remanencia para mantener el poder con la Coercitividad para la estabilidad. Este equilibrio dicta la elección final del material para aplicaciones mecánicas dinámicas.

Grado	Br (Kilogauss)	Coercitividad intrínseca (kOe)	BHmax (MGOe)	Costo / Clasificación de fragilidad
N35	11,7 - 12,1	≥ 12,0	33 - 35	Bajo costo/fragilidad moderada
N40	12,6 - 12,9	≥ 12,0	38 - 40	Costo Medio / Fragilidad Estándar
N52	14,3 - 14,8	≥ 11,0	49 - 52	Alto costo/alta fragilidad

Clasificación y anisotropía de materiales magnéticos duros

Clasificamos formalmente los materiales de neodimio como materiales magnéticos duros. Esto significa que poseen la alta coercitividad intrínseca necesaria para resistir la desmagnetización accidental. Los materiales magnéticos blandos, como el hierro en bruto o las aleaciones de níquel, carecen de esta característica protectora. Los materiales blandos se magnetizan y desmagnetizan fácilmente. Los ingenieros utilizan materiales blandos en núcleos e inductores de transformadores. Los materiales duros forman la base de los campos estáticos permanentes utilizados en aplicaciones de retención.

Los imanes de neodimio sinterizados son fuertemente anisotrópicos. Los fabricantes los producen con una dirección de magnetización preferida. Durante la producción, el polvo magnético en bruto se prensa bajo un intenso campo electromagnético para alinear la estructura cristalina. Esta alineación produce una resistencia superior en comparación con sus homólogos isotrópicos. Sin embargo, esto significa que el imán sólo puede magnetizarse a lo largo de un único eje predeterminado. Los ingenieros deben especificar estrictamente este eje durante la fase de adquisición. Además, los ingenieros deben tener en cuenta la masa física del material. NdFeB tiene una densidad estándar de aproximadamente 7,5 gramos por centímetro cúbico.

Terminología térmica y ambiental: mitigación de los riesgos de degradación

Temperatura máxima de funcionamiento frente a temperatura Curie (Tc)

Los entornos térmicos afectan gravemente la salida magnética permanente. La temperatura máxima de funcionamiento es el umbral térmico preciso antes de que comiencen las pérdidas de rendimiento. Para un grado estándar, este límite se sitúa estrictamente en 80°C (176°F). Empujar el material más allá de este punto provoca una degradación inmediata del flujo. Los ingenieros deben monitorear activamente las temperaturas ambientales de la aplicación y tener en cuenta el calor generado por la fricción adyacente o la resistencia eléctrica para evitar fallas del sistema.

La Temperatura de Curie (Tc) representa un límite físico crítico. Para materiales estándar de 40 MGOe, este punto ocurre aproximadamente a 350°C. A esta temperatura, los materiales ferromagnéticos sufren un cambio de fase radical a nivel atómico. Se vuelven permanentemente paramagnéticos y pierden todas las propiedades magnéticas. Si las aplicaciones superan el umbral operativo de 80 °C, los equipos de adquisiciones deben especificar variantes modificadas dopadas con disprosio (Dy) o terbio (Tb). Consulte la siguiente tabla para conocer las clasificaciones térmicas industriales.

Grado Sufijo	Temperatura máxima de funcionamiento	Aplicación industrial típica
Estándar (sin sufijo)	80°C (176°F)	Sensores de interior, electrónica de consumo, accesorios de visualización.
M (mediano)	100°C (212°F)	Motores eléctricos estándar, entornos industriales cálidos
Alto (alto)	120°C (248°F)	Componentes automotrices, sistemas mecánicos de alta fricción.
SH (súper alto)	150°C (302°F)	Actuadores, generadores y carcasas cerradas de servicio pesado
UH (ultra alto)	180°C (356°F)	Rotores de alta velocidad, componentes aeroespaciales, turbinas.

Coeficiente de temperatura, pérdida reversible e irreversible

El coeficiente de temperatura predice la tasa exacta de disminución magnética a medida que aumenta el calor ambiental. NdFeB experimenta aproximadamente una pérdida de flujo del 0,11 % por grado Celsius por encima de la línea base ambiental. Esta degradación lineal permite a los ingenieros calcular las fuerzas de sujeción exactas a temperaturas de funcionamiento específicas. Si la temperatura se mantiene de manera segura por debajo del límite máximo de funcionamiento, este flujo regresa al enfriarse. Este fenómeno físico se conoce formalmente como Pérdida Reversible.

La pérdida irreversible ocurre debido al calor extremo, vibraciones severas o golpes físicos fuertes. Estos factores externos empujan al imán más allá de sus límites operativos diseñados. Los dominios magnéticos se confunden y la estructura material queda comprometida. Este flujo perdido no se puede recuperar simplemente enfriando el componente. Requiere un proceso de remagnetización completo dentro de una bobina de fábrica. Los fabricantes de alta gama mitigan esto mediante tratamientos de estabilización. Aplican recocido térmico al vacío antes del envío. Esta tensión controlada garantiza que no se produzca una degradación impredecible más adelante en el campo.

Tratamientos superficiales, tolerancias y permeabilidad.

El neodimio en bruto se oxida y se oxida rápidamente cuando se expone a la humedad atmosférica. Los materiales sin recubrimiento se desintegrarán rápidamente formando polvo magnético inútil. Por lo tanto, los recubrimientos protectores son mandatos absolutos de ingeniería. Debe seleccionar el recubrimiento adecuado en función de la exposición ambiental.

• Ni-Cu-Ni (Níquel-Cobre-Níquel): El recubrimiento industrial estándar de triple capa. Proporciona excelente durabilidad, resistencia moderada a la corrosión y un acabado brillante. Ideal para montajes mecánicos de interior.
• Zinc: Un recubrimiento más delgado y rentable que se utiliza para la prevención temporal de la oxidación. Ofrece menor durabilidad que el níquel, pero funciona bien cuando el imán está sellado dentro de una carcasa de plástico.
• Epoxi: Proporciona una resistencia excepcional contra el agua salada, los productos químicos agresivos y los elementos exteriores. Los recubrimientos epoxi son más gruesos y reducen ligeramente el campo magnético de la superficie debido al espacio de aire añadido.
• Cauchutado: Recubrimientos de polímeros especializados diseñados específicamente para aumentar la fricción de la superficie. Se recomiendan encarecidamente para montaje vertical en paredes para combatir el deslizamiento por fuerza cortante.

Un hecho físico muy contrario a la intuición tiene que ver con la conductividad magnética. El neodimio posee una permeabilidad magnética notablemente baja y una alta reluuctividad. Crea un campo magnético interno masivo pero resiste fuertemente el flujo de flujo magnético externo. Además, elegir el revestimiento superficial incorrecto altera en gran medida las tolerancias dimensionales físicas. La tolerancia dicta la desviación permitida de las dimensiones nominales. Un control deficiente de la tolerancia afecta los conjuntos mecánicos de precisión y provoca un desgaste prematuro por fricción dentro de espacios reducidos del motor.

Fuerzas mecánicas y términos de diseño de circuitos magnéticos

Entrehierro, coeficiente de permeabilidad (Pc) y profundidad de penetración

Un espacio de aire es cualquier espacio no magnético colocado entre el imán y su objetivo ferroso. Esto incluye aire físico, carcasas de plástico, capas de pintura o películas adhesivas. El aire posee una permeabilidad magnética excepcionalmente baja. El aumento del entrehierro aumenta drásticamente la desgana del circuito magnético general. Esto provoca una disminución exponencial de la fuerza de atracción. Incluso una pequeña brecha de un milímetro puede reducir el poder de retención en más del cincuenta por ciento.

La profundidad de penetración define la distancia exacta que un campo magnético proyecta efectivamente en un material objetivo. Una mayor inducción magnética concentra este campo de manera eficiente. Esto crea un agarre menos profundo pero mucho más intenso en placas de acero delgadas. El coeficiente de permeabilidad (Pc) es una relación geométrica que determina la facilidad con la que el flujo viaja del polo norte al polo sur. Las formas cilíndricas altas poseen un alto Pc y resisten bien la desmagnetización. Los discos delgados y anchos poseen un Pc bajo y siguen siendo muy vulnerables a las fuerzas desmagnetizantes externas.

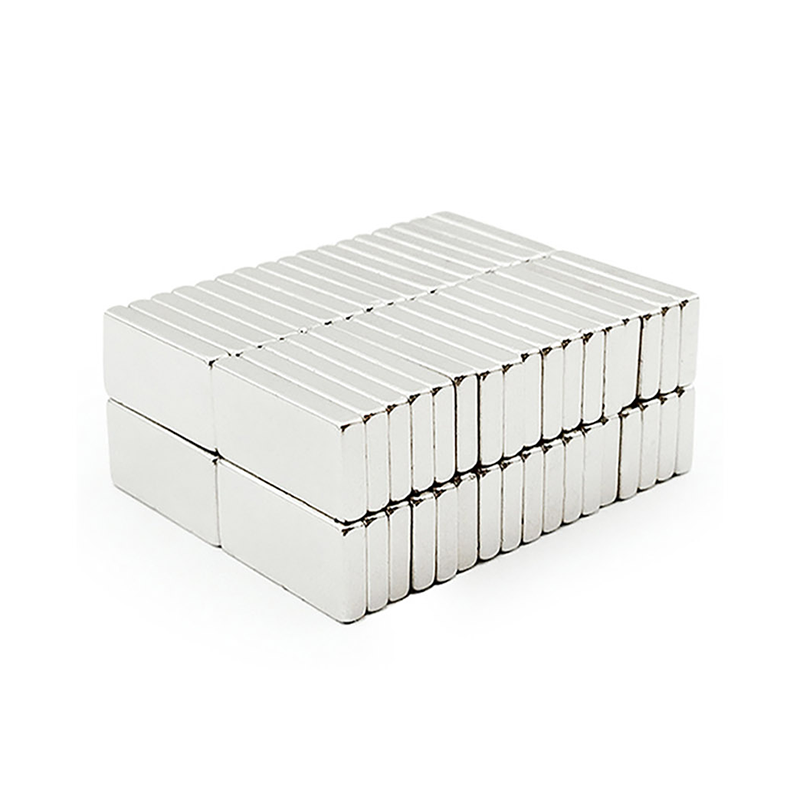

Fuerza de tracción, fuerza cortante y cálculos teóricos

Los ingenieros que estiman la fuerza de tracción vertical recta suelen utilizar una fórmula teórica estándar de la industria. Para curvas de desmagnetización rectas, el cálculo básico es: F(lbs) = 0,577 * B(KGs)⊃2; * A(pulgadas cuadradas). Esta fórmula teórica proporciona una base para condiciones de prueba ideales. Las realidades de referencia muestran que un bloque estándar de 10x10x2 mm produce aproximadamente 4 kg de tracción vertical. Un bloque más grande de 40x12x8 mm genera aproximadamente 10 kg en condiciones de espacio cero.

Sin embargo, las clasificaciones de tracción vertical no tienen en cuenta la resistencia al deslizamiento. La fuerza cortante representa la resistencia al deslizamiento del imán contra la gravedad. El coeficiente de fricción típico del acero liso contra un imán niquelado es aproximadamente 0,2. En consecuencia, la fuerza cortante mide sólo alrededor del 20% de la fuerza de tracción nominal. Es estrictamente cinco veces más fácil deslizar un imán por una pared que sacarlo directamente. Depender de números de extracción verticales para ensamblajes montados en la pared provoca fallas inmediatas en el sistema. Debe especificar recubrimientos de goma para aumentar la fricción.

1. Determine la carga útil total: calcule el peso exacto del objeto que el imán debe sostener en la superficie vertical.
2. Aplique el multiplicador de corte: multiplique el peso de la carga útil por 5 para encontrar la clasificación de fuerza de tracción vertical requerida para un imán de níquel liso.
3. Tenga en cuenta los espacios de aire: agregue un factor de seguridad adicional del 20 % para tener en cuenta la pintura, la suciedad o las superficies de acero irregulares.
4. Seleccione Revestimiento: Cambie a un revestimiento de goma si la fuerza de tracción requerida excede las limitaciones espaciales de su diseño.

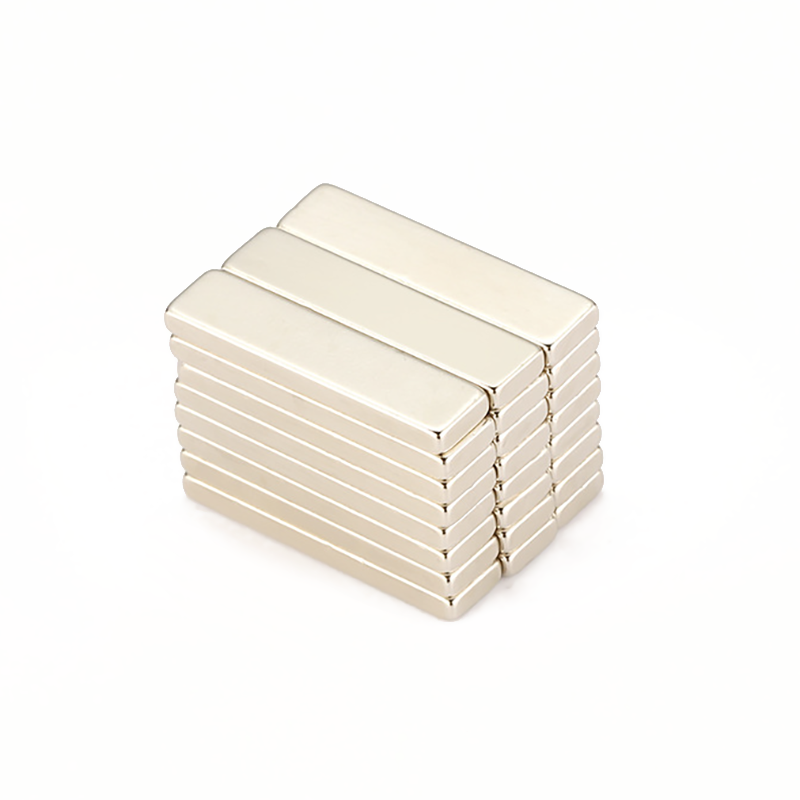

Dominios magnéticos y el efecto de apilamiento

Los dominios magnéticos son regiones microscópicas localizadas dentro de la estructura del material central. Dentro de estos dominios, los momentos magnéticos atómicos se alinean perfectamente. Esta alineación microscópica unificada genera el campo magnético macroscópico general. Durante el proceso de fabricación, la exposición del material a intensos campos electromagnéticos obliga a estos dominios dispersos a unirse en una dirección única y uniforme. El calor o la radiación pueden alterar estos dominios más adelante, provocando una pérdida de energía.

Los ingenieros suelen emplear el efecto de apilamiento para alterar el rendimiento del sistema. Esto implica apilar físicamente varios imanes juntos para aumentar la relación longitud-diámetro (L/d) general. Sin embargo, esta práctica tiene estrictas limitaciones de retorno de la inversión. Agregar espesor sigue una estricta ley de rendimientos decrecientes. Una vez que la longitud total del conjunto apilado excede su diámetro exacto, agregar más material no produce un aumento mensurable en el poder de sujeción externo. El circuito magnético ya está optimizado en una proporción de 1:1.

Léxico de seguridad y ensamblaje de ingeniería

Fragilidad, límites de mecanizado e integridad estructural

A pesar de generar inmensas fuerzas de sujeción mecánica, los materiales sinterizados de NdFeB son estructuralmente débiles. Se clasifican estrictamente como cerámicas cristalinas en lugar de metales tradicionales. Esta realidad estructural los hace inherentemente frágiles y altamente vulnerables a los golpes mecánicos. Un error de ingeniería común implica utilizarlos como sujetadores estructurales de carga. El diseño de un conjunto nunca debe forzar al imán a absorber tensión mecánica, impacto físico directo o torsión.

Las limitaciones de mecanizado presentan graves advertencias de montaje. A diferencia de los metales más blandos como el aluminio o el acero, estos materiales no se pueden mecanizar, perforar ni roscar de forma convencional después de la sinterización. Intentar perforar agujeros con brocas de taller estándar romperá instantáneamente el componente. Esto destruye completamente la capa protectora anticorrosión. Más importante aún, la perforación genera polvo magnético altamente combustible. Esto crea un riesgo crítico de incendio dentro de las instalaciones de fabricación que los extintores estándar no pueden suprimir.

Conjuntos de repulsión y fijación mecánica.

El diseño de conjuntos avanzados donde los imanes se encuentran en repulsión activa plantea distintos desafíos de seguridad. Nos referimos a esta tensión repulsiva como fuerza de retroceso magnética. Este estado ejerce una tensión continua de corte y tracción en la infraestructura de ensamblaje circundante. Depender únicamente de adhesivos líquidos para gestionar esta tensión representa un riesgo de ingeniería inaceptable. Los enlaces químicos se rompen con el tiempo debido a los ciclos térmicos y la humedad.

Los adhesivos de cianoacrilato de alta temperatura alcanzan una temperatura de hasta 350 °F. Proporcionan una excelente adherencia y fijación inicial para aplicaciones ligeras. Sin embargo, los sistemas opuestos de tierras raras requieren restricciones mecánicas redundantes. Debe restringirlos estrictamente utilizando fundas no magnéticas, pasadores de bloqueo o bandas metálicas. No asegurar mecánicamente una matriz de repulsión puede hacer que los componentes se rompan y se conviertan en peligrosos proyectiles de alta velocidad si falla el adhesivo.

Ambientes Extremos y Equipos de Magnetización

Los materiales estabilizados modernos experimentan un deterioro insignificante en condiciones atmosféricas normales. Puede esperar una pérdida de flujo inferior al 3 % durante 100 000 horas de funcionamiento continuo. Los componentes de estabilización históricos, como la barra Keeper de hierro dulce, ahora están completamente obsoletos. Los guardianes alguna vez unieron polos magnéticos para evitar la rápida descomposición en los antiguos modelos de herradura de AlNiCo. No tienen absolutamente ningún valor para los conjuntos modernos de neodimio sinterizado.

Los entornos extremos requieren propiedades de materiales completamente diferentes. En aplicaciones avanzadas como la desviación de partículas cargadas o la exploración espacial, el NdFeB sigue siendo muy susceptible a la radiación. Bajo límites de exposición altos que superan los 7 × 10 ^ 7 rads, el material se desmagnetizará rápidamente debido al daño de la red. Los ingenieros deben recurrir al SmCo, que ofrece una resistencia a la radiación hasta cuarenta veces mayor. Además, saturar estos materiales durante la producción requiere una enorme energía eléctrica. Los magnetizadores de descarga de condensadores deben entregar un pulso eléctrico máximo que genere de 20.000 a 50.000 Oersteds (20-50 kOe) para bloquear los dominios.

Conceptos erróneos comunes en la adquisición de imanes N40

'Un grado más alto significa un Gauss superficial más alto'

Los compradores a menudo asumen que actualizar de una clasificación de 35 MGOe a una clasificación de 40 MGOe produce automáticamente números más altos en un gaussímetro estándar. Esto representa un mito fundamental de la industria. Surface Gauss no escala linealmente con las calidades del material. La calidad bruta sólo indica el máximo producto energético interno. La lectura externa depende enteramente de factores geométricos secundarios.

La realidad es que el Gauss superficial sigue estando fuertemente dictado por la forma física. Un cilindro largo y estrecho frecuentemente registrará un Gauss superficial más alto en su polo que un disco ancho y plano de un grado mucho mayor. La geometría estrecha concentra firmemente las líneas de flujo en la sonda de medición. Los equipos de adquisiciones deben dejar de utilizar Gauss superficial como única métrica para la calidad del material y, en su lugar, confiar en la verificación del flujo.

'Un alto gauss superficial equivale a un alto poder de retención'

Otro mito peligroso sugiere que diseñar para un Gauss máximo localizado maximiza la capacidad total de carga de peso. A veces, los ingenieros estrechan por error los polos magnéticos para canalizar el campo magnético hacia un punto diminuto. Si bien esto aumenta drásticamente la lectura del medidor, paraliza por completo la utilidad mecánica del componente.

La fuerza de tracción total requiere multiplicar la fuerza magnética por unidad de área por el área de contacto total. Una lectura alta de Gauss concentrada en un área microscópica produce un poder de retención mecánico general insignificante. Una superficie más grande y moderadamente saturada distribuye la fuerza de manera efectiva a través del objetivo. Para colgar una placa de acero pesada, se necesita una superficie de contacto amplia, no una lectura máxima aislada de Gauss.

Discrepancias de medición y conversiones de unidades

Los ingenieros a menudo enfrentan discrepancias frustrantes entre los cálculos teóricos de CAD y las pruebas de Gaussímetro de fábrica. La causa principal radica en la sensibilidad a la colocación de la sonda. Los gaussímetros miden un punto específico e hiperlocalizado en la superficie. Para cilindros axiales estándar, debe colocar la sonda de efecto Hall exactamente en el eje central del poste. Para los formatos de anillo, las sondas deben colocarse con cuidado en el centro del orificio de aire o en el punto medio de la cara del anillo sólido. Pequeñas desviaciones arruinan los datos de medición.

Los físicos evitan por completo estas anomalías superficiales impredecibles. Calculan el Momento Dipolar usando la fórmula: m = Br x V / μo. Esto proporciona una medición holística de la salida magnética total en lugar de un pico localizado. Además, debe estandarizar las conversiones de unidades entre proveedores internacionales. Las hojas de datos globales varían enormemente.

Medición métrica	equivalente imperial / CGS	Factor de conversión
Tesla (T)	Gauss (G)	1 Tesla = 10.000 Gauss
Amperios por metro (A/m)	Oersted (Oe)	1 Oersted = 79,58 A/m
Kilojulios por metro cúbico (kJ/m³)	Mega-Gauss Oersteds (MGOe)	1 MGOe = 7,958 kJ/m³

Conclusión

• Estandarice su documentación CAD para etiquetar claramente las temperaturas operativas máximas requeridas y los coeficientes de permeancia geométrica antes de solicitar cotizaciones.
• Evalúe sus superficies de montaje para determinar los multiplicadores exactos de la fuerza de corte, especificando revestimientos de goma de alta fricción si el deslizamiento vertical sigue siendo un riesgo.
• Rediseñe los conjuntos estructurales utilizando manguitos no magnéticos para garantizar que los frágiles imanes cerámicos estén completamente aislados de los impactos de carga y los choques mecánicos.
• Audite sus protocolos de inspección para garantizar que los equipos de control de calidad midan el momento dipolar para obtener energía a granel en lugar de depender de lecturas de Gaussímetro altamente localizadas y fácilmente sesgadas.
• Proporcione a su fabricante las dimensiones exactas del espacio de aire para su entorno de aplicación final para garantizar que se obtengan las densidades de flujo adecuadas.

Preguntas frecuentes

P: ¿Cuál es la diferencia funcional entre un imán permanente N35 y N40?

R: El N40 proporciona un producto energético máximo de 40 MGOe en comparación con los 35 MGOe del N35. Esto significa que un imán N40 de exactamente las mismas dimensiones exhibirá aproximadamente un 14% más de poder de retención magnético bruto. Este aumento de la resistencia física permite a los ingenieros reducir agresivamente el tamaño de los componentes manteniendo exactamente la misma fuerza de sujeción mecánica.

P: ¿Cuánto peso puede soportar un imán de neodimio N40 estándar?

R: La capacidad de retención depende completamente del volumen, la forma y el área de contacto. Para la escala, un bloque magnético estándar de 40x12x8 mm puede alcanzar aproximadamente 10 kg de fuerza de tracción vertical. Esta clasificación óptima solo se aplica en condiciones ideales, sin espacio de aire, cuando se prueba directamente contra una placa de acero plana, gruesa y sin pintar.

P: ¿Qué le sucede a un imán permanente N40 si supera los 80°C?

R: Un material estándar comenzará a sufrir una pérdida irreversible de flujo magnético una vez que la temperatura ambiente supere los 80°C. Este poder de retención perdido no volverá al enfriarse. Si su aplicación supera habitualmente este umbral, debe especificar estrictamente grados de sufijo de temperatura más altos, como N40M (hasta 100 °C) o N40H (hasta 120 °C).

P: ¿Por qué mi imán N40 se desliza por una pared de acero cuando tiene una fuerza de tracción de 50 libras?

R: La resistencia al deslizamiento vertical se conoce formalmente como fuerza cortante. Debido al muy bajo coeficiente de fricción del acero liso contra los recubrimientos magnéticos chapados, la fuerza de corte equivale sólo a aproximadamente el 20% de la fuerza de tracción perpendicular nominal. Necesita un imán de mayor superficie o un revestimiento de goma de alta fricción para evitar el deslizamiento.

P: ¿Puedo mecanizar, perforar o roscar un imán permanente N40?

R: No. El NdFeB sinterizado es un material cerámico extremadamente frágil, no un metal estándar. Intentar perforar o mecanizar un imán terminado lo romperá inmediatamente. Este proceso también elimina su capa protectora anticorrosión y puede causar potencialmente un incendio grave en la fábrica debido a la ignición de polvo magnético altamente combustible.

P: ¿Cómo se mide con precisión la fuerza de un imán N40?

R: Para aplicaciones mecánicas, realice pruebas en un banco de pruebas de dinamómetro tirando directamente perpendicular a una placa de acero gruesa sin pintar. Para medir el campo magnético, los ingenieros deben aplicar un gaussímetro estrictamente al eje central del polo. Siempre tenga en cuenta las conversiones de unidades estándar durante la entrada de datos, teniendo en cuenta que 1 Tesla equivale a 10.000 Gauss.
